Inhaltszusammenfassung für DNT Findoo Profi Clean 3.5

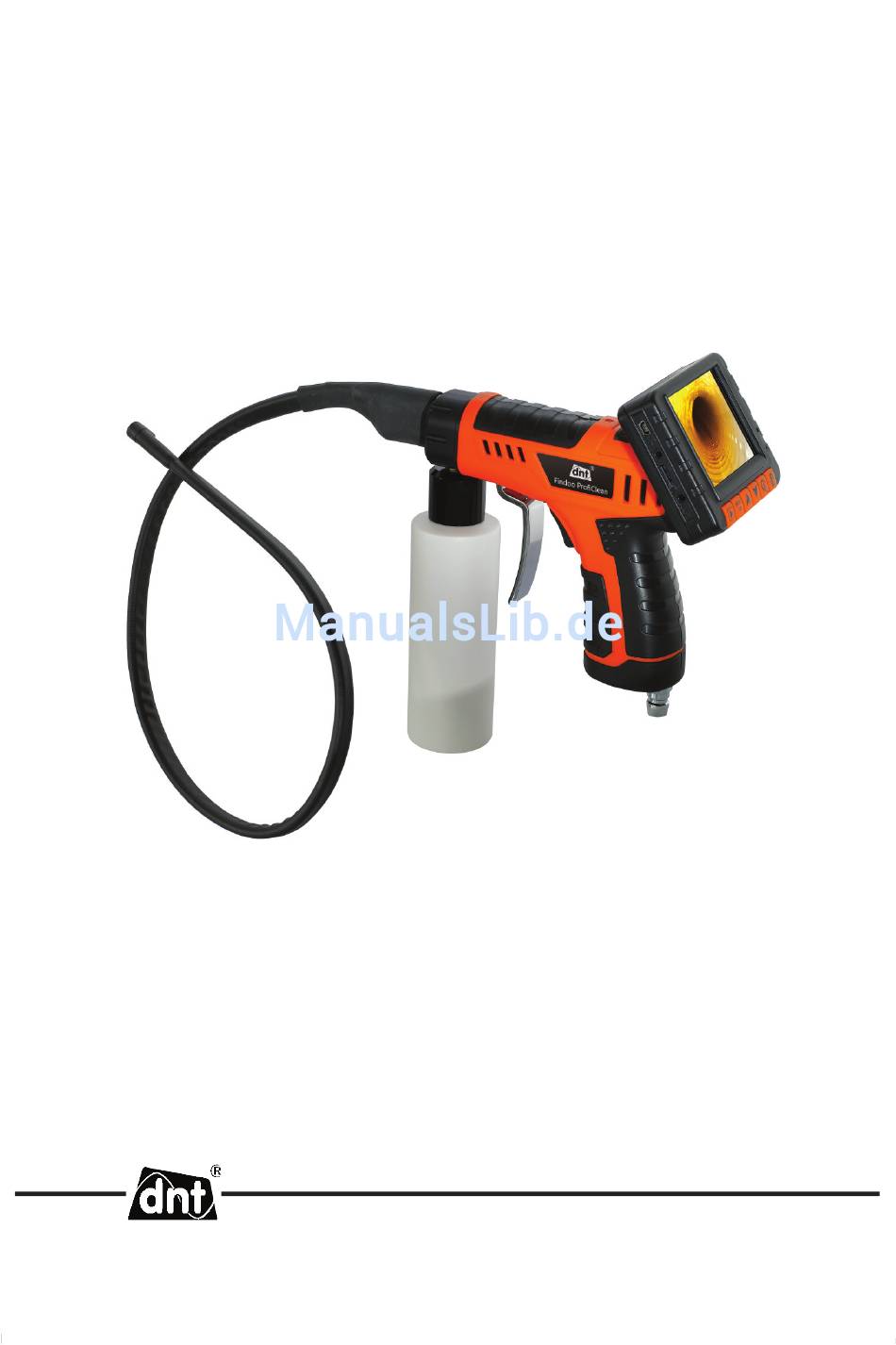

- Seite 1 Findoo Profi Clean 3.5 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
CE-Erklärung ..........14 Umweltgerechte Entsorgung ......14 Servicehinweise ..........14 Garantiebedingungen........15 Inverkehrbringer: Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 Fax +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Änderungen vorbehalten - 2 -... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Sicherheitshinweise Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen kann das Gerät beschädigt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. -
Seite 4: Lieferumfang
Lieferumfang Batterien Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Artikel für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Störung durch Funk Das Gerät arbeitet auf einer Frequenz von 2,4 GHz. Diese Frequenz kann auch von ande- ren Geräten, die Video per Funk übertragen, benutzt werden. -
Seite 5: Geräteansicht
Geräteansicht Geräteansicht Monitor Front Ein-Aus Betriebsanzeige Mikrofon Wiedergabe Menü/OK Zoom Foto/Video-Umschaltung Aufwärts Abwärts von links USB-Buchse Video-Ausgang microSD-Karten-Slot Ladebuchse - 5 -... - Seite 6 Geräteansicht Geräteansicht Monitor Rückseite Reset Monitorhalterung/ Kanalumschaltung Videoeingang Geräteansicht Handgriff Kanalumschaltung Ein/Aus Betriebsanzeige Verschlusskappe des Reinigungsbehälters Druckluft ein/aus - 6 -...
-
Seite 7: Inbetriebnahme
Geräteansicht Geräteansicht Handgriff Kameraanschluss Druckluft-Röhre LED Helligkeit Druckluft-Anschluss Anschlussnippel für Kupplungen NW7,2 Inbetriebnahme Für die Erstinbetriebnahme laden Sie den Monitor und den Handgriff. Während des Ladevorgangs leuchten die LEDs am Monitor und Handgerät rot. 1. und 2. Schieben Sie den Monitor auf den Handgriff. 3. -
Seite 8: Batterie Einsetzen
Inbetriebnahme Klappen Sie den Anschlusskontakt zur Seite und legen den Li-Ionen-Akku polungsrichtig ein. Klappen Sie den Anschlusskontakt auf den Pluspol des Akkus und ver- schließen danach das Batteriefach. Batteriefachdeckel Wenn die Pole nicht mit +- markiert sind, können Sie den Pluspol daran erkennen, dass das Metall in der Mitte erhöht ist. -
Seite 9: Betrieb
Betrieb Lichfreq.: Auswahl 50 Hz und 60 Hz. Stellt den Monitor auf die gültige Netzfrequenz ein. In Europa ist das 50 Hz. TV-Ausgang: Auswahl PAL und NTSC. In Europa ist PAL üblich. Datumeing.: Auswahl Aus und Set. Um Videos und Bilder mit einem Zeitstempel zu verse- hen ist es notwendig Datum und Uhrzeit einzustellen. -
Seite 10: Aufnahme
Betrieb Aufnehmen von Fotos und Videos Stellen Sie mit der -Taste den Aufnahme-Modus, Video oder Foto, ein. Drücken Sie dazu für 2 Sekunden die -Taste. Um ein Video zu starten und zu beenden drücken Sie im Video-Modus kurz die -Taste. Um ein Foto zu machen, drücken Sie im Foto-Modus kurz die -Taste. -
Seite 11: Druckluftanschluss
Betrieb Druckluftanschluss Das Handgerät verfügt über einen Standard NW7,2-Anschluss und kann damit an jeden handelsüblichen Kompressor angeschlossen werden. Der benötigte Druck ist 6-8 Bar, das entspricht 87,02-116,03 PSI. Füllen Sie den Behälter mit Reinigungsfl üssigkeit und schrauben ihn am Handgerät fest. Nach dem Gebrauch Nach dem Gebrauch ist das Gerät zu reinigen. -
Seite 12: Technische Daten
Technische Daten Technische Daten Allgemein Funkreichweite ca. 1m Kamera Bildsensor 720x625 Pixel Fokusbereich 30-80mm Öffnungswinkel 60° Kabel-Länge 80cm Beleuchtung Monitor Aufl ösung 320x240 Pixel Funkbereich 2.4 GHz Funkkanäle Fotoformat Videoformat Speicherkarten max. 32 GB Stromversorgung 5V =/2A Batterie Li-Ion-Akku 3,7V/1200mAh Handgerät Funkbereich 2.4 GHz... -
Seite 13: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäße Verwendung Diese Kamera dient zur Aufnahme von Bildern und Videos. Mit der Spirale können Sie auch in unzugänglichen Bereichen aufnehmen und diese mit der LED Lampe erhellen. In dunkler Umgebung erreichen Sie die beste Bildqualität bei einem Abstand zwischen 30-80mm vom Kamerakopf.Bei geringerem Abstand, wie beschrieben, kann es zu Überbelichtungen und Unschärfen kommen, bei größerem Abstand erhöht sich das Rauschen im Bild. -
Seite 14: Konformitätserklärung
Hinweise Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbind- ung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr... -
Seite 15: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantie- leistung verpfl... -
Seite 16: Garantiekarte
Garantiekaart Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Seienr. Kaufdatum: Date of purchase: Date d’achat: Koopdatum: Stempel und Unterschrift des Händlers...
