IBEA 50ST Benutzerhandbuch
Verwandte Anleitungen für IBEA 50ST
Inhaltszusammenfassung für IBEA 50ST

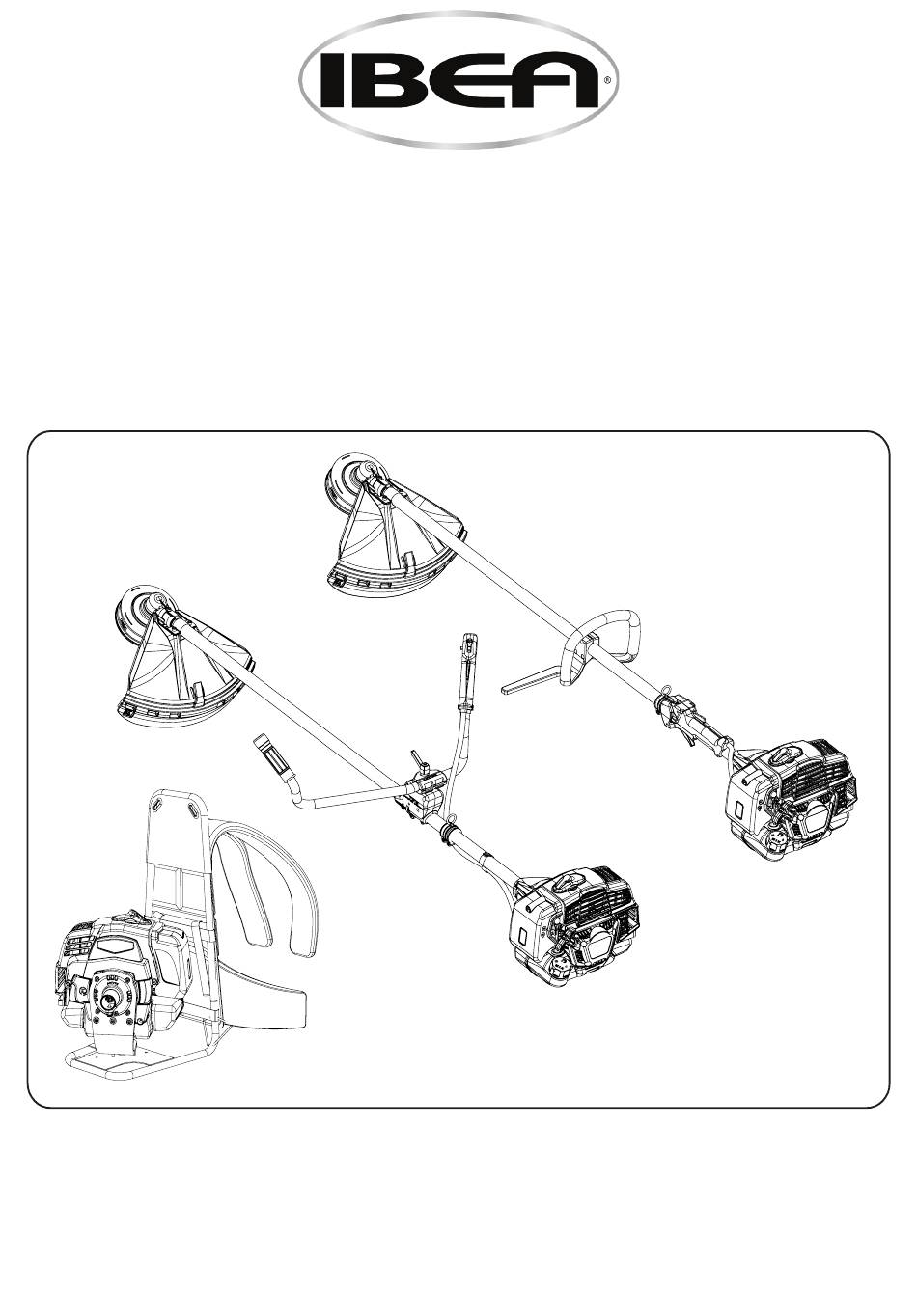

- Seite 1 DECESPUGLIATORE mod. 50ST - 65ST L/ BT/ Z (STAGE V) STRATO CHARGED Manuale dell’utente - User’s manual Manuel de l’utilisateur - Benutzerhandbuch Manual de usuario - Manual de instruções...
- Seite 2 FIG. 2 FIG. 4 FIG.3 FIG. 6 FIG. 7 FIG. 8 FIG. 9 FIG. 10 FIG. 11 FIG. 12...
- Seite 3 FIG. 14 FIG. 13 FIG. 17 FIG. 15 FIG. 16 IBEA FIG. 19 FIG. 18 FIG. 21 FIG. 20...
- Seite 4 FIG . 2 FIG. 23 FIG. 24 FIG. 22 FIG . 10 FIG. 25 FIG. 26 FIG. 27 FIG . 12 FIG. 27/1 FIG . 12/1 FIG. 27/2 FIG . 13 FIG. 28...
-
Seite 5: Anmerkung
(INDICE PAG.7) EN -INTRODUCTION Dear customer, thank you very much for having chosen an IBEA product. For proper use of brushcutters and to avoid accidents, do not start work without having read the manual carefully. You’ll find this guide on the explanations of operation of various components and instructions for the necessary inspections and maintenance. - Seite 46 DEUTSCH 50ST - 65ST INHALTSVERZEICHNIS 1. Erläuterung der Symbole....................Pag.46 2. Zu Ihrer Sicherheit........................Pag.47 3. Beschreibung der Teile....................Pag. 48 4. Montage...........................Pag. 50 5. Nutzungsregeln........................Pag.52 6. Vorbereitung für den Gebrauch................Pag.53 7. Regelmäßige Wartung....................Pag.55 8. Renovierung..........................Pag.56 9. Garantie.............................Pag.56 10. Technische Daten - Konformitätserklärung............Pag.57 1.
-
Seite 47: Zu Ihrer Sicherheit
50ST - 65ST DEUTSCH 2. ZU IHRER SICHERHEIT Den Freischneider mit abgestellten Motor und anmontierter Scheibenabdeckung Lesen Sie aufmerksam die transportieren. Gebrauchsanweisung durch und Ausschließlich den vom Hersteller vergewissern Sie sich, dass Sie sie vor der empfohlenen Nylonfaden- bzw. Scheibentyp Inbetriebnahme des Geräts verstehen. -
Seite 48: Beschreibung
Die Schneidegeräte oder das verwendete Der Freischneider darf nur mit stillstehendem Motor und mit montierter Zubehör müssen Originalteile der Firma IBEA Scheibenabdeckung transportiert werden. sein oder ausdrücklich für die Benutzung auf Um Verletzungen zu vermeiden muss diesem Gerätemodell genehmigt worden sein. - Seite 49 50ST - 65ST DEUTSCH 1. Stoppschalter 11. Deckelfür Schmierfettnachfüllung 2. Gashebelsperre 12. Triebwerkschaft 3. Gashebel 13. Kraftstofftank 4. Halbbeschleunigung 14. Schultergurt 5. Kupplung 15. Tankdeckel 6. Griff 16. Luftfilter 7. Sicherheitsbalken 17. Startgriff 8. Hebel zur Antriebssperre 18. Starter 9. Schutz für Schneidegerät 19.
-
Seite 50: Montageklinge Und Nylondrahtkopf
DEUTSCH 50ST - 65ST 4. MONTAGE MONTAGE MOTOR/GETRIEBE B - BT Fig.2 - Montieren Sie den Motor(B)an das Getriebe(A)und befestigen Sie ihn mit den Schrauben(C). Achten Sie darauf, dass die Welle und das Übertragungsrohr richtig eingesetzt sind. BAUGRUPPE MOTOR/GETRIEBE Z Fig.24 - Schrauben Sie das Schlauchende(A)in die Kappe(B)und achten Sie... -
Seite 51: Montage Von Zubehörteilen An Der Maschinenausführung Z
1500 mm nicht überschreiten, da sie sonst gefährlich sein kann. Es darf nur eine Verlängerung, entweder 750 mm oder 1500 mm, verwendet werden. BELT Fig.27 - Der ergonomische IBEA®-Gurt bietet außergewöhnlichen Komfort und ermöglicht eine sichere Bedienung. Um die Vorteile der fortschrittlichen Technologie dieses Maschinentyps nutzen zu können, muss das Band korrekt auf die Bedürfnisse des Bedieners... -
Seite 52: Gebrauchsregeln
Scheibe nach einem versehentlichen Aufprall auf einen Fremdkörper nicht gerissen ist. Ersetzen Sie alle beschädigten oder übermäßig abgenutzten Zubehörteile (Scheiben, Drahtköpfe, Schutzvorrichtungen, Riemen). IBEA® NYLONDRAHT KOPF, , Drahtbestückung ohne Entfernen des Kopfes Fig.14. - Verwenden Sie immer den gleichen Durchmesser wie das ursprüngliche Kabel, um den Motor nicht zu überlasten. -
Seite 53: Betrieb
Oktanzahl von mindestens 90. Mischen Sie Benzin nur mit 2-Takt-Öl. Verwenden Sie das speziell für beste Ergebnisse entwickelte IBEA 2-Takt- Öl im Verhältnis 1:50 (2%). Wenn IBEA-Öl nicht verfügbar ist, verwenden Sie ein anderes synthetisches 2-Takt-Öl im Verhältnis 1:50 (2%) oder Mineralöl im Verhältnis 1:25 (4%). -
Seite 54: Starten Des Motors
DEUTSCH 50ST - 65ST TANKEN WARNUNG: Das Betanken muss bei abgestelltem Motor erfolgen. Schrauben Sie den Tankdeckel langsam ab, damit der Überdruck entweichen kann. Ziehen Sie den Tankdeckel nach dem Tanken richtig fest. Entfernen Sie die Motorsense mindestens 3 m von der Tankstelle, bevor Sie den Motor starten. -
Seite 55: Regelmässige Wartung
Verschmutzung die Vergasereinstellung und den Ölanteil im Gemisch überprüfen und sicherstellen, dass das Öl von guter Qualität und vom Typ für Zweitaktmotoren ist. Typ der mitgelieferten Zündkerze: IBEA® RAX 80 (Art. Nr. 021816). KEGELRADGETRIEBE Fig.23 - Alle 50 Betriebsstunden spezielles Schmierfett durch die Öffnung (A) im Getriebe einfüllen. - Seite 56 DEUTSCH 50ST - 65ST 8. LAGERUNG Befolgen Sie alle oben beschriebenen Wartungsregeln. Reinigen Sie den Freischneider gründlich und fetten Sie die Metallteile ein. Leeren Sie den Kraftstofftank und lassen Sie den Motor laufen, bis der restliche Kraftstoff aufgebraucht ist. Lagern Sie den Freischneider in einer trockenen Umgebung.
-
Seite 57: Technisches Datenblatt Und Konformitätserklärung
50ST - 65ST DEUTSCH 10. TECHNISCHES DATENBLATT UND KONFORMITÄTSERKLÄRUNG IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA erklärt in eigener Verantwortung, dass die Maschinen:... - Seite 58 DEUTSCH 50ST - 65ST den Anforderungen der Richtlinien entsprechen: STAGE V MODELL 50ST L 50ST BT 50ST Z VON SERIENNUMMER E50230001 2006/42/CE - 2014/30/CE - 2002/44/CE - RICHTLINIEN UE 2016/1628 - 2000/14/CE (Anhang V) STAGE V MODELL 65ST BT 65ST Z...
- Seite 88 Ibea s.r.l. Via Milano, 15/17 21049 Tradate (VA) - ITALIA www.ibea.it...
