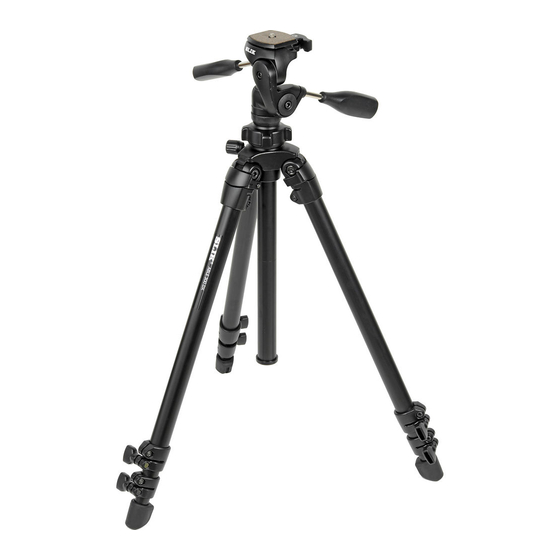

SLIK ABLE 300DX Bedienungsanleitung
Stativs
Quicklinks
C034-3
Bezeichnung der Teile
3D-Panoramaneiger
Mittelsäule
3stufig rastbarer
Spreizanschlag
Bein
Klemm-Flügelschraube
der Beinauszüge
Gummi-Standfuß
Aufstellen des Stativs
Achtung
Nicht zulässig
Dieses Stativ wurde für eine maximale Kameralast
von 3 kg konstruiert. Überfordern Sie es nicht.
Manchmal kann auch eine geringere Last zuviel
sein, z.B. wenn das Objektiv sehr lang ist (Hebel-
arm und asymmetrische Gewichtsverteilung).
Bitte benutzen Sie dann ein größeres Stativ.
ABLE 300DX
Bedienungsanleitung
Vielen Dank für Ihren Kauf eines SLIK-Stativs ABLE 300DX. Ihr Stativ
wurde von der SLIK Corporation so konstruiert, dass es Ihnen mit seiner
Stabilität, Robustheit und Zuverlässigkeit viele Jahre lange gute Dienste
leistet und Sie immer damit zufrieden sein werden.
Bitte nehmen Sie sich ein paar Minuten Zeit, diese Bedienungsanleitung
aufmerksam durchzulesen, damit Sie alle Eigenschaften Ihres Stativs
kennenlernen und nutzen können. Bewahren Sie diese Anleitung gut auf,
um bei Bedarf dort noch einmal nachlesen zu können.
Achtung
Dieses Achtung-Symbol kennzeichnet wichtige Sicherheitsinformationen,
die Ihnen helfen, Verletzungen oder Beschädigungen zu vermeiden, die
sich sonst aus einer Fehlbedienung ergeben könnten.
Nicht zulässig
Dieses Verbots-Symbol kennzeichnet Informationen über nicht zulässige
Handhabung. Nehmen Sie sie zur Kenntnis, um Unfälle zu vermeiden.
Mittelsäulen-
Friktionseinstellung
Mittelstück
Mittelsäulen-Arretierung
Gummi-
Auszugsbegrenzung
Beinauszugsklemmung
Aufstellen des Stativs
Achtung
Vergewissern Sie sich, dass alle Hebel, Klemmrin-
ge und andere Arretierungen festgezogen und die
Beine des aufgestellten Stativs bis zum Anschlag
gespreizt sind, um ein Umkippen oder den Sturz
des Stativs oder der Kamera zu vermeiden.
3D-Panoramaneiger
Schnellklemmplatte
Arretierhebel der
Schnellklemmplatte
Schwenk-
und Neigegriff
Gewinde zum
Anbringen
des seitlichen
Neigegriffs
Kameraschraube
Optionales Zubehör
KURZE MITTELSÄULE ABLE 300 DX/ST
Katalognummer 615-311
Befestigungsschraube
Stativteller-Verkleidung
Wie die normale Mittelsäule abgenommen und an
ihrer Stelle die kurze Mittelsäule eingesetzt wird, ist
auf der letzten Seite beschrieben (siehe obere Bild-
reihe von „Mittelsäule umgekehrt einsetzen").
Tragen des Stativs
Das Tragen des Stativs mit angeschraubter Kamera
kann unerwartet Unfälle verursachen. Nehmen Sie
deshalb die Kamera vom Stativ ab, wenn Sie das
Stativ so tragen.
Technische Daten
ABLE 300DX
Transportlänge ..................... 655 mm
max. Arbeitshöhe ................. 1,55 m
max. Mittelsäulenauszug .... 265 mm
Gewicht ................................. 2,5 kg
max. Belastbarkeit ............... 5 kg
seitlicher Neigegriff
Panoramaklemmung
Besfestigungs-
Flügelschraube
für Panoramaneiger
Nicht zulässig
Verwandte Anleitungen für SLIK ABLE 300DX
Inhaltszusammenfassung für SLIK ABLE 300DX
- Seite 1 ABLE 300DX Bedienungsanleitung Transportlänge ..... 655 mm Vielen Dank für Ihren Kauf eines SLIK-Stativs ABLE 300DX. Ihr Stativ wurde von der SLIK Corporation so konstruiert, dass es Ihnen mit seiner max. Arbeitshöhe ....1,55 m Stabilität, Robustheit und Zuverlässigkeit viele Jahre lange gute Dienste max.
- Seite 2 Install the Vertical tilt handle Einsetzen des seitlichen Neigegriffs Beilagscheibe asher Ring Schrauben Sie den seitlichen Neigegriff vom Schwenk- und Neigegriff ab, wo Prüfen Sie, ob sich die Beilagscheibe wie oben gezeigt am abgeschraubten Remove the Vertical tilt handle from the back of the Pan & Tilt handle Check to see that there is a washer ring on the shaft of the Vertical tilt er zur platzsparenden Aufbewahrung „huckepack“...
- Seite 3 Abnehmen des Neigers von der Mittelsäule Achtung Nicht zulässig Arretieren Sie zuerst die Panoramaklemmung und Um diesen oder einen anderen Neiger oder einen Schrauben Sie nicht die Kamera direkt (also ohne schrauben Sie dann den 3D-Neiger durch Drehen Kugelkopf aufzuschrauben, setzen Sie ihn mit Neiger oder Kugelkopf) auf die Mittelsäule.
- Seite 4 Spülmittels. • Verwenden Sie kein Lösungsmittel und keinen Verdünner. Die SLIK Corporation behält sich das Recht zur • Stellen Sie das Stativ nicht in unmittelbarer Nähe Designänderung und Produktverbesserungen ohne eines Feuers auf und vermeiden Sie große Hitze.
