| eee
FOCUS
f=
Vg 2
—_
Ay
cea
ee
<
Cy Yy,
FOCUS
Cr)
Vg 2

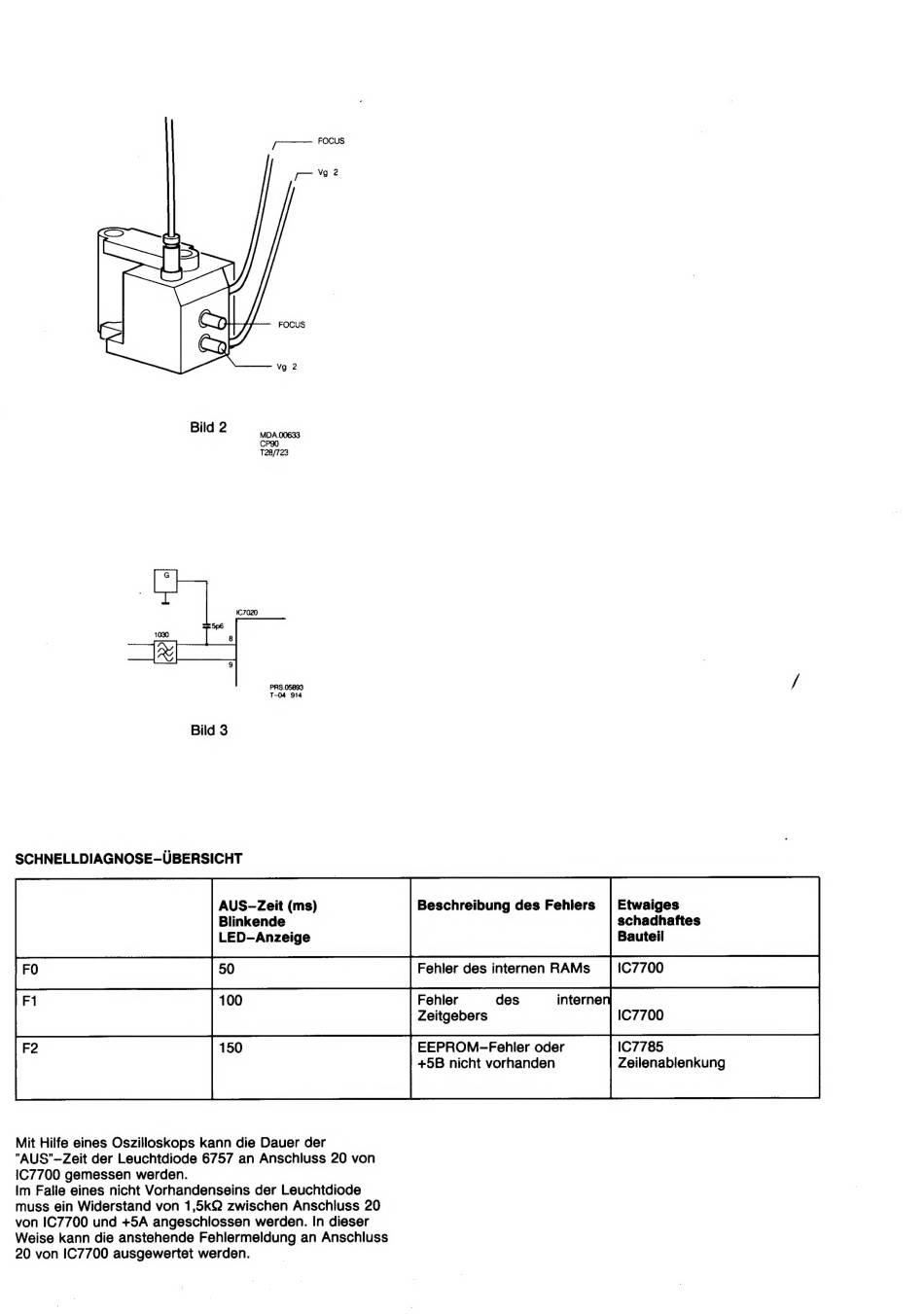

Bild 2
eles
CP90
728/723
Bild 3
SCHNELLDIAGNOSE-UBERSICHT
AUS-Zeit (ms)
Blinkende
LED-Anzeige
Mit Hilfe eines Oszilloskops kann die Dauer der
"AUS'—Zeit der Leuchtdiode 6757 an Anschluss 20 von
iIC7700 gemessen werden.
Im Falie eines nicht Vorhandenseins der Leuchtdiode
muss ein Widerstand von 1,5kQ zwischen Anschluss 20
von IC7700 und +5A angeschiossen werden. In dieser
Weise kann die anstehende Fehlermeldung an Anschluss
20 von IC7700 ausgewertet werden.
Beschreibung des Fehlers
| Etwaiges
schadhaftes
Bauteil
Fehler des internen RAMs
1C7700
des
interne
Zeitgebers
IC7700
EEPROM-Fehler oder
IC7785
+5B nicht vorhanden
Zeilenablenkung
