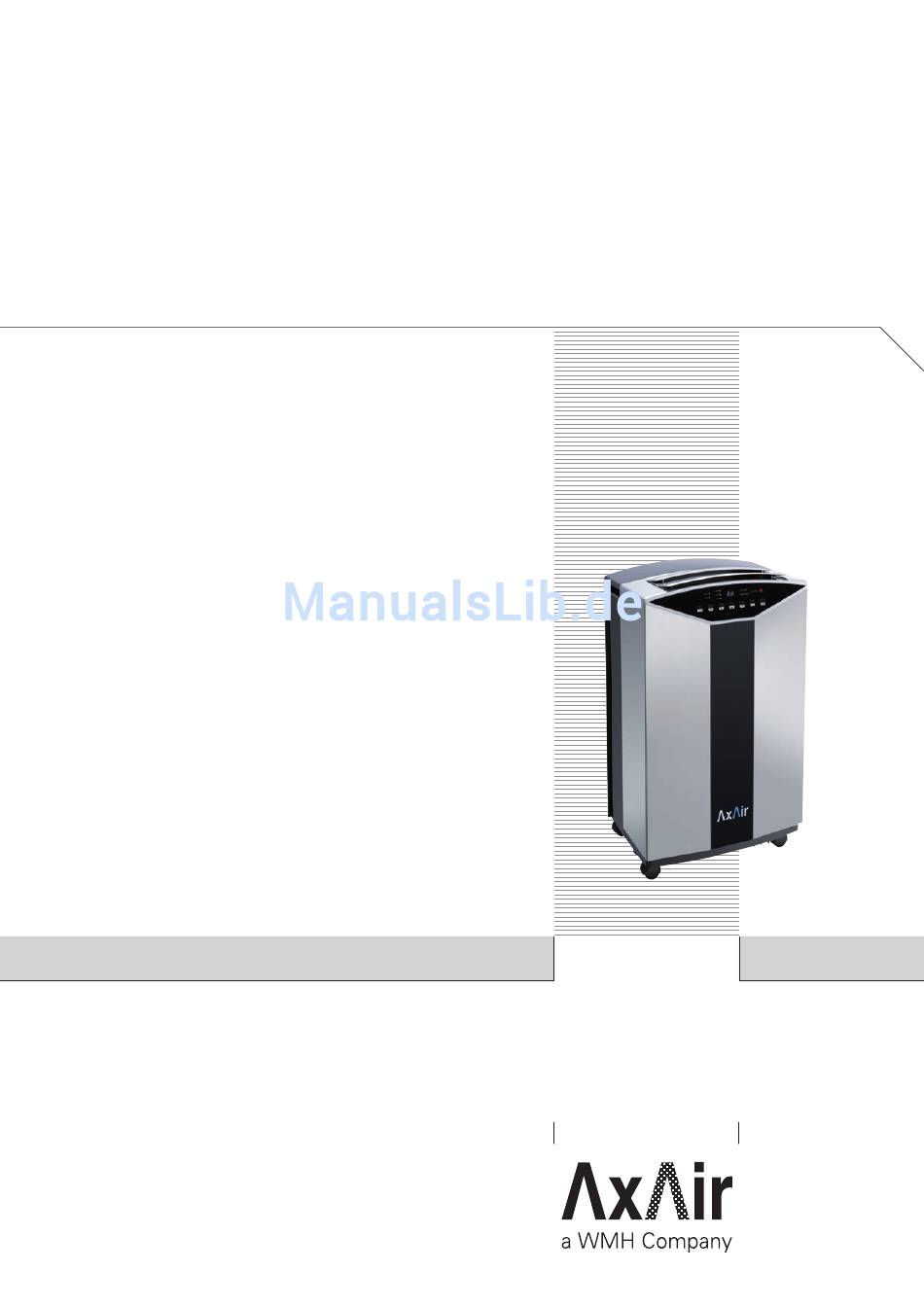

- Seite 1 Mobile Klimageräte GAM 10 / GAM 14 Bedienungsanleitung Klima Für ein besseres Klima...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Mobiles Klimagerät GAM 10 und GAM 14 Seite Sicherheitshinweise Bezeichnungen der Teile Zubehör Bedienungselemente am Klimagerät Bedienungselemente auf der Fernbedienung Nutzung der Fernbedienung Bedienung des Klimagerätes Aufstellung Wartung 10. Problemerkennung 11. Technische Daten 12. Schaltplan... -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Gerät bitte nicht an kombinierten Mehrfachsteckdosen mit Netzkabel oder ähnlichem betreiben Gerät nicht betreiben oder lagern in der Nähe von: a. Feuerstellen b. Öldämpfen c. Direkter Sonneneinstrahlung d. Feuchträumen wie z.B. Schwimmbädern Niemals die Finger von Personen oder weitere Gegenstände in die Luftansaug- oder Ausblassöffnungen stecken Gerät zum Schutz des eingebauten Verdichters immer aufrecht betreiben und auch lagern... -
Seite 5: Bezeichnungen Der Teile
2. Bezeichnungen der Teile Luftausblas Umluft Luftansaug Frontabdeckung Abluftschlauch Umluft Luftaus- blas Luftfilter Umluft Abluft Bedienelemente Seiten- Luftansaug Fernbedienung deckel Abluft Filter Netzkabel Abluft Frontansicht Seitenansicht Rückansicht Laufrolle 3. Zubehör Zubehör Bezeichnung Anzahl Fensteradapter Schraube Bild 2 Mitgeliefertes Zubehör wie in Kapitel 8 beschrieben verwenden... -
Seite 6: Bedienungselemente Am Klimagerät
4. Bedienungselemente am Klimagerät Digital- anzeige Wassertankanzeige blinkt rot bei vollem Lüftersteuerung Behälter Betriebsart- anzeige Schlafmodus Infrarotempfänger Schlaftaste Geräteschalter Timerbetrieb Lüfterstufenschalter Funktionsschalter Temperaturwahlschalter Bild 3... -
Seite 7: Bedienungselemente Auf Der Fernbedienung
5. Bedienungselemente auf der Fernbedienung Beschreibung der Symbole im LCD-Feld Ansicht Front Symbol Funktion Kühlen Ansicht Bedienung Entfeuchten Schlafen Timer-On / Off Temperatur automatische Lüfterstufe Hohe Lüfterstufe mittlere Lüfterstufe niedere Lüfterstufe... -
Seite 8: Nutzung Der Fernbedienung
6. Nutzung der Fernbedienung Wenn ein Befehl von der Infrarotfernbedienung gesendet wird, wird Dieses durch ein kleines Symbol in der Fernbedienung angezeigt, welches einmal aufblinkt. 1. Infrarotsender-Ausgang 2. LCD-Anzeige 3. FUNC-Taste: Auswahl zwischen Kühlen und Entfeuchten. Die jeweils gewählte Betriebsart wird erst nach Senden des Befehles angezeigt. - Seite 9 7. TIMER-Taste Timer-ON: Diese Funktion wird genutzt, um das Gerät nach einer bestimmten Zeit einzuschalten e. Drücken Sie die Timertaste bei ausgeschaltetem Gerät und bestimmen Sie die Zeit f. Wenn die Zeit abgelaufen ist, schaltet sich das Gerät ein g. Wenn Sie vor Ablauf der Zeit das Gerät einschalten, wird der Timer gelöscht und das Gerät schaltet sich sofort ein.
-
Seite 10: Bedienung Des Klimagerätes
7. Bedienung des Klimagerätes Vor dem Einschalten 1. Standortwahl, gehen Sie sicher, dass Sie einen leichten Zugang zu einer ausreichend abgesicherten Steckdose haben 2. Installieren Sie den Abluftschlauch am Gerät und beispielsweise am Fenster wie in Bild 4 und 4a gezeigt. Bild 4 Bild 4a 3. - Seite 11 Vor Gebrauch Kontrollieren Sie, ob der Abluftschlauch korrekt installiert ist. Entfeuchtungs und Kühlbetrieb: Arbeitsbereich für Entfeuchten und Kühlen ist 15°C bis 30°C Falls der Entfeuchtungs- oder Kühlbetrieb kurzzeitig ausgeschaltet wird, dauert es ungefähr 3 Minuten bevor das Gerät sich wieder einschaltet. Spannungsversorgung: Stecken Sie den Gerätestecker immer in eine eigene Steckdose, an der keine weiteren Verbraucher angeschlossen sind.
-
Seite 12: Aufstellung
8. Aufstellung 1. Hinweis Platzieren Sie das Klimagerät an einem ebenen und ausreichend großen Platz, um die Luftöffnungen nicht zu blockieren. Halten Sie mindestens 30cm Abstand zu umliegenden Gegenständen, Bild 5. Das Gerät ist nicht zur Aufstellung in Waschräumen geeignet. Bild 5 2. - Seite 13 3. Installation Fenster Anbausatz Ihr Fensterinstallationsanbausatz ist für die meisten Fenster mit Schiebemechanismus geeignet, siehe Bild 8 und Bild 8a. Weiterhin können Sie mit seiner Hilfe den Abluftschlauch an Dreh-Kippfenstern so befestigen, dass ein unnötiger Wärmeeintrag von Außen vermieden wird. Fensteranbausatz Fensteranbausatz min.
-
Seite 14: Wartung
9. Wartung Hinweis: 1. Vor dem Reinigen sicherstellen, dass der Netzstecker gezogen ist, und das Gerät spannungsfrei ist. 2. Zur Reinigung des Gerätes kein Benzin, Verdünnung oder andere Chemikalien benutzen 3. Gerät nicht unter fließendem Wasser oder mittels Schlauch reinigen. 4. -
Seite 15: Problemerkennung
10. Problemerkennung Problem Mögliche Ursache Behebung Die „Alarm“ –Lampe Entfernen Sie den leuchtet. Eventuell ist der Stopfen im Ablass, Wasserstand im Tank zu kippen Sie vorsichtig das hoch. Gerät um 20 Grad um den Tank zu entleeren. Anschließend Stopfen Gerät schaltet sich wieder einsetzen. -
Seite 16: Technische Daten
11. Technische Daten GAM 10 GAM 14 Kühlleistung 2,93 3,66 Leistungsaufnahme 1,06 1,51 Energieeffizienzgröße* 2,76 2,42 Energieeffizienzklasse A B C D E F G Entfeuchtungsleistung l/24h Energieverbrauch bei 500h Spannungsversorgung V/Hz 230/50 230/50 Lüfterstufen Schalldruckpegel Freifeld 1m dB(A) Abluftschlauch Länge/Durchmesser... -
Seite 17: Schaltplan
18. Schaltplan... - Seite 20 Regionalcenter Süd 85748 Garching-Hochbrück Carl-von-Linde-Str. 25 Tel. 089/326 70-0 Fax. 089/32670-145 Regionalcenter Südwest 70563 Stuttgart Waldburgstr. 17-19 Tel. 0711/788794-3 Fax 0711/788794-48 Regionalcenter Mitte 63069 Offenbach Senefelderstr. 164 Tel. 069/984040-0 Fax 069/984040-40 Regionalcenter West 40549 Düsseldorf Wiesenstr. 70 A Tel. 0211/690757-0 Fax 0211/690757-50 Regionalcenter Nord 30625 Hannover...
