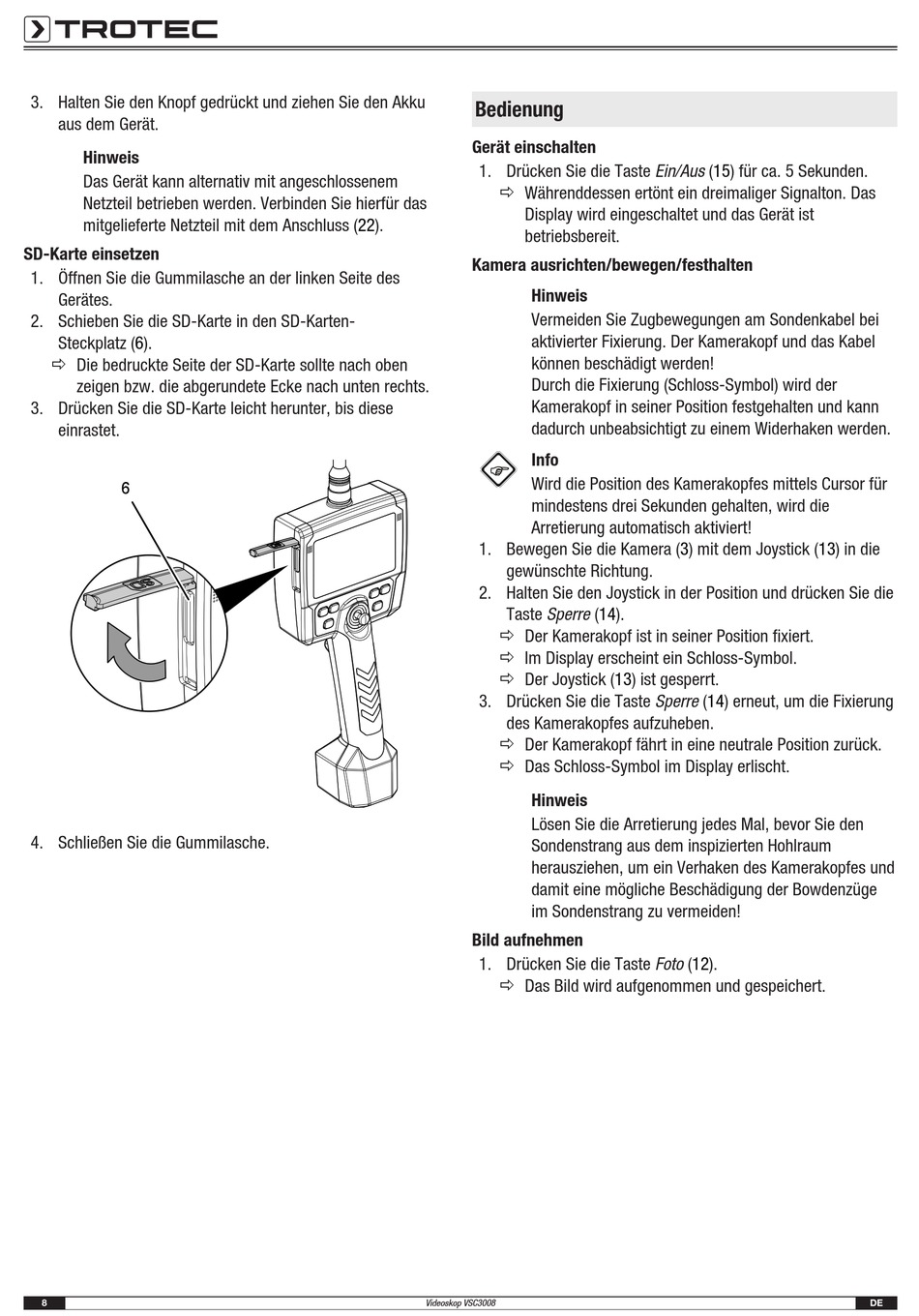

Bedienung - Trotec VSC3008 Betriebsanleitung

3. Halten Sie den Knopf gedrückt und ziehen Sie den Akku
aus dem Gerät.
Hinweis
Das Gerät kann alternativ mit angeschlossenem
Netzteil betrieben werden. Verbinden Sie hierfür das
mitgelieferte Netzteil mit dem Anschluss (22).
SD-Karte einsetzen
1. Öffnen Sie die Gummilasche an der linken Seite des
Gerätes.
2. Schieben Sie die SD-Karte in den SD-Karten-
Steckplatz (6).
ð Die bedruckte Seite der SD-Karte sollte nach oben
zeigen bzw. die abgerundete Ecke nach unten rechts.
3. Drücken Sie die SD-Karte leicht herunter, bis diese
einrastet.
6
4. Schließen Sie die Gummilasche.
8

Bedienung

Gerät einschalten
1. Drücken Sie die Taste Ein/Aus (15) für ca. 5 Sekunden.
ð Währenddessen ertönt ein dreimaliger Signalton. Das
Display wird eingeschaltet und das Gerät ist
betriebsbereit.
Kamera ausrichten/bewegen/festhalten
Hinweis
Vermeiden Sie Zugbewegungen am Sondenkabel bei
aktivierter Fixierung. Der Kamerakopf und das Kabel
können beschädigt werden!
Durch die Fixierung (Schloss-Symbol) wird der
Kamerakopf in seiner Position festgehalten und kann
dadurch unbeabsichtigt zu einem Widerhaken werden.
Info
Wird die Position des Kamerakopfes mittels Cursor für
mindestens drei Sekunden gehalten, wird die
Arretierung automatisch aktiviert!
1. Bewegen Sie die Kamera (3) mit dem Joystick (13) in die
gewünschte Richtung.
2. Halten Sie den Joystick in der Position und drücken Sie die
Taste Sperre (14).
ð Der Kamerakopf ist in seiner Position fixiert.
ð Im Display erscheint ein Schloss-Symbol.
ð Der Joystick (13) ist gesperrt.
3. Drücken Sie die Taste Sperre (14) erneut, um die Fixierung
des Kamerakopfes aufzuheben.
ð Der Kamerakopf fährt in eine neutrale Position zurück.
ð Das Schloss-Symbol im Display erlischt.
Hinweis
Lösen Sie die Arretierung jedes Mal, bevor Sie den
Sondenstrang aus dem inspizierten Hohlraum
herausziehen, um ein Verhaken des Kamerakopfes und
damit eine mögliche Beschädigung der Bowdenzüge
im Sondenstrang zu vermeiden!
Bild aufnehmen
1. Drücken Sie die Taste Foto (12).
ð Das Bild wird aufgenommen und gespeichert.
Videoskop VSC3008 DE
