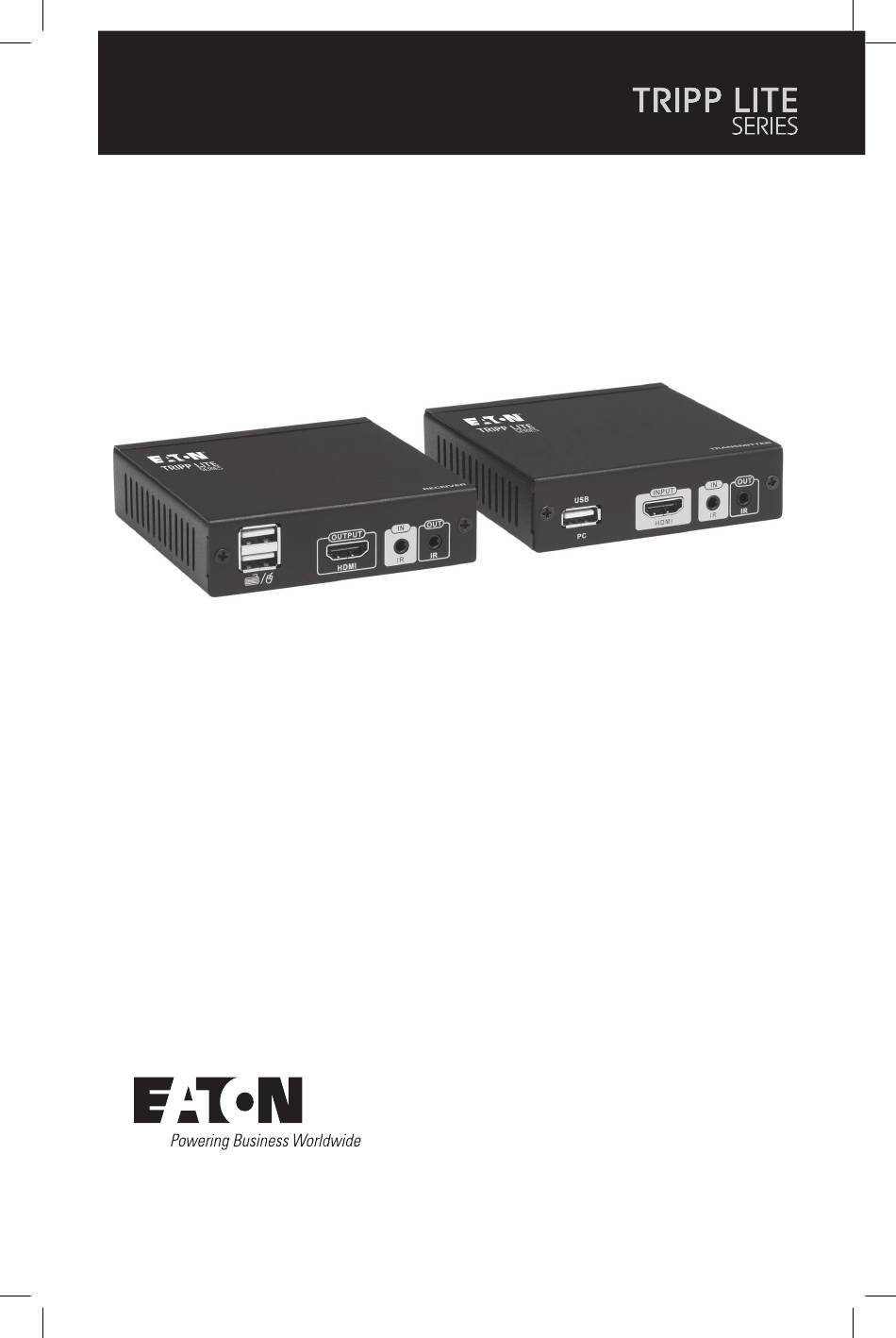

Seite 25: Hdbaset Hdmi Über Cat5E/6 Extender Mit 2-Port-Usb-Nabe
HDBaseT HDMI über Cat5e/6 Extender mit 2-Port-USB-Nabe Modell: B013-HU-4K Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 9 Français 17 Italiano 33... -
Seite 26: Produktmerkmale
Produktmerkmale • Erweitern Sie ein 4K-Signal bei 30 Hz auf bis 130 Fuß (40 m) oder ein 1080p-Signal auf bis zu 230 Fuß (70 m) zwischen der Quelle und ihrer Konsole über ein Cat6-Kabel • Stellen Sie unkomprimiertes UHD-Video und -Audio ohne Signalverlust oder zusätzliche Latenz bereit •... -
Seite 27: Eigenschaften
Eigenschaften HDBaseT Transmitter (TX) Unit 3 3 4 4 5 5 6 6 8 8 9 9 PC USB: Verwenden Sie das mitgelieferte USB 2.0 A (M/M)-Kabel, um Ihren Computer mit der Sendereinheit (TX) zu verbinden. HDMI-EINGANG: HDMI-Signaleingang (zum Anschluss an Ihr HDMI- Quellgerät) IR IN: IR Signaleingang IR OUT: IR Signalausgang... - Seite 28 Eigenschaften HDBaseT Receiver (RX) Unit 3 3 4 4 5 5 6 6 8 8 9 9 2-Port-USB-Nabe: Tastatur-/ Mausanschluss HDMI-Ausgang: HDMI-Signalausgang (zum Anschluss an Ihr HDMI-Display) IR IN: IR Signaleingang IR OUT: IR Signalausgang 12V 1A: Stromeingang Sendesignal-LEDs: LED 1 – Leistung-LED Ein: Es wird Strom zugeführt Aus: Es wird kein Strom zugeführt LED 2 –...
- Seite 29 Installation Anmerkungen: • Bevor Sie Kabel durch Decken/ Wände ziehen, testen Sie bitte zunächst, ob die gesamte Installation ordnungsgemäß funktioniert. • Um maximale Distanzen und Leistungen zu erreichen, verwenden Sie bitte das 24 AWG Solid-Wire UTP Cat6-Kabel (z. B. Kabel der N202-Serie). Die Verwendung von Drahtseil Cat6-Kabeln oder Kabeln mit einem Querschnitt (AWG) von mehr als 24 AWG, führt zu einer kürzeren Verlängerungsentfernung.
- Seite 30 Installation 8. Verbinden Sie den HDMI OUTPUT-Anschluss des Receivers mit einem HDMI-Kabel (z. B. den Kabeln der Serien P569-XXX-CERT oder P568-XXX- 2A) mit einem Display (Fernseher/ Monitor). 9. (Für bidirektionale IR-Funktionalität – optional) Schließen Sie das mitgelieferte IR-IN- oder IR-OUT-Kabel an die Empfängereinheit an. 10.
-
Seite 31: Technische Daten
Technische Daten Spannung/ Strom DC 12V 1A Strom- versorgung Energieverbrauch HDMI-Konformität HDCP-Konformität Maximale Auflösung 4K x 2K @ 30 Hz HDMI Unterstütztes Audio LPCM, DTS-HD™, Dolby TrueHD ® Maximale Bandbreite 10.2 Gbps CEC-Unterstützung Betriebstemperaturbereich 32° bis 122°F / 0° bis 50°C Lagertemperaturbereich 14°... - Seite 32 WEEE Regelkonformitätsinformationen für Kunden und Verwerter (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: - Senden Sie alte Geräte zum Recycling auf einer gleichwertigen Eins-zu-Eins-Basis (dies variiert je nach dem Land) - Rücksendung der neuen Geräte zum Recycling, wenn diese letztendlich zu einem...
