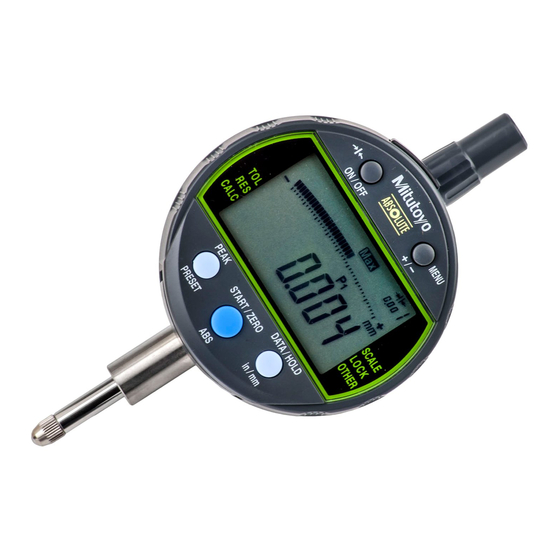

- Seite 1 Nr. 99MAH005B (D), Serien-Nr. 543 ID-C112G BA 1043 DIGIMATIC Messuhr für Innenmessung SERIE 543 543-264B 543-266B 543-265B 543-267B Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und halten Sie sie griffbereit.
- Seite 3 Absolute DIGIMATIC Meßuhr ID-C112G Einführung Die Meßuhr ID-C112G wurde speziell für die Messung mit dem Innenmeßgerät (Serien 511 und 526) konzipiert. Vor dem ersten Einsatz sollten Sie sich unbedingt mit dem Inhalt dieser Anleitung vertraut machen, um die bestmöglichen Meßresultate und eine hohe Funktions- und Lebensdauer Ihrer Meßuhr zu erzielen.
- Seite 4 Absolute DIGIMATIC Meßuhr ID-C112G Die LCD-Anzeige enthält gesundheitsgefährdende Reizstoffe. Sollte die Flüssigkeit versehentlich in Kontakt mit Haut oder Augen kommen, spülen Sie sofort mit klaren Wasser und suchen Sie einen Arzt auf. Sollte die Flüssigkeit verschluckt werden, ist es dringend erforderlich, sehr viel Wasser zu trinken, um Erbrechen herbeizuführen.
- Seite 5 Absolute DIGIMATIC Meßuhr ID-C112G Angaben in mm Bezeichnungen der Teile und Abmessungen (1) Kappe (2) Flache Rückseite (3) Datenausgang (mit Gummi-Abdeckung) (4) Schaft (5) Spindel (6) Tastspitze (7) Batteriefachabdeckung (8) LCD Bezeichnungen und Funktionen des Anzeigefeldes Abb. 2.1 Abb. 2.2 ID-C112G...
- Seite 6 Absolute DIGIMATIC Meßuhr ID-C112G 2. Bezeichnung der Tasten und Funktionsweisen Taste Aktiver MODUS/ Funktion Benutzung immer aktiv (< 2 sek.) Gerät ein/aussschalten (1) in/mm Meßmodus und Wechsel zwischen Zoll und Millimeter ON/OFF Anfangsstatus (< 2 sek.) (nur bei inch/mm-Modell) Alle Modi (> 2 sek.) Tasten sperren –...
- Seite 7 Absolute DIGIMATIC Meßuhr ID-C112G Dichtung SR-44 2 Stck. in Reihe Festschrauben ca. 45° Endposition Abb. 3.1 3. Inbetriebnahme Batterie einsetzen / wechseln 1) Entfernen Sie die Batteriefachabdeckung mit Hilfe einer Münze (in Pfeilrichtung/Uhrzeigersinn drehen). Entfernen Sie ggf. die verbrauchten Batterien. Legen Sie zwei Silberoxyd-Batterien vom Typ SR-44 in Reihe mit den Pluspolen nach oben in das Batteriefach.
- Seite 8 Absolute DIGIMATIC Meßuhr ID-C112G Ausrichten/Drehen der Anzeige Die Anzeige kann von Position (A) aus im Uhrzeigersinn um 330° (Position B) gedreht werden (siehe Abb. 3.1a). ACHTUNG! Drehen Sie die Anzeige auf keinen Fall weiter als bis zu den Positionen A und B! (Abbildung 3, Seite 4) Dies kann zu erheblichen Beschädigungen am Gerät führen! Drehen Sie die Anzeige niemals gewaltsam! Auch dies führt zur Beschädigung bzw.
- Seite 9 Absolute DIGIMATIC Meßuhr ID-C112G Batterie- wechsel Referenz- Standby (meßbereit) Toleranz- einstellmodus einstellmodus Voreinstellen des obere Toleranzgrenze Referenzmaßes festlegen Einstellring messen untere Toleranzgrenze Einstellringmaß an Mini- festlegen malposition übernehmen Meßmodus Bei Montage auf einem Innenmeßgerät sowie nach dem Einbau von Verlängerungen bzw. Änderungen des Durchmessers muß das Gerät erneut über einen Einstellring eingemessen werden.
- Seite 10 Absolute DIGIMATIC Meßuhr ID-C112G Das folgende Beispiel zeigt die Meßergebnisse für ein Werkstück: Minimalwert = 30,003mm (aktueller Wert =30,012mm), obere Toleranzgrenze = 30,010mm und untere Toleranzgrenze = 30,000mm. Minimalwert = 30,003 mm Obere Toleranzgrenze = 30,010 mm Untere Toleranzgrenze Wert der aktuellen Position = 30,012 mm = 30, 003 mm Toleranz- bewertung: OK.
- Seite 11 Absolute DIGIMATIC Meßuhr ID-C112G Abbildung 4.2.1 Referenzeinstellmodus Ref.modus verlassen Mater-Nr. ändern Start Master-Nr. ändern Master-Nr. ändern Wert voreinstellen Wert voreinstellen Wert voreinstellen Einstellring messen Einstellring messen Einstellring messen REF-Wert speichern Ref.-Wert speichern Ref..Wert speichern 4.2.1 Referenzeinstellmodus Benutzen Sie hierfür den Einstellring mit dem Maß 30,005mm und speichern Sie den Wert als M1 (Master1).
- Seite 12 Absolute DIGIMATIC Meßuhr ID-C112G Drücken der PRESET-Taste: Der Ziffernwert ändert sich; das Vorzeichen wechselt von + zu – etc. und die Ziffern von 1 auf 2, 3 usw. Wiederholen Sie diese Schritte, bis der gewünschte Wert vollständig eingegeben ist. Schritt 5: Drücken und halten Sie die PRESET-Taste, bis die Anzeige "P"...
- Seite 13 Absolute DIGIMATIC Meßuhr ID-C112G Um die Einstellung des Innenmeßgerätes zu überprüfen, messen Sie Schritt 6: den Einstellring noch einmal. Die Differenz zum vorher gemessen Wert wird angezeigt. Über prüfen Sie, ob die Einstellung korrekt durchgeführt wurde. Schritt 7: Wird eine größere Abweichung zum iengebegeben Wert erkennbar, so drücken Sie kurz die DATA/HOLD-Taste, um den angezeigten Wert zu halten und fahren Sie dann fort, wie unter c) Referenzmaß...
- Seite 14 Absolute DIGIMATIC Meßuhr ID-C112G a) Voreinstellung des b) Einstellring messen c) Referenzmaß speichern Referenzwertes MIN ermitteln MIN ermitteln Abbildung 4.2.1 a) – c) ID-C112G...
- Seite 15 Absolute DIGIMATIC Meßuhr ID-C112G 4.2.2 Toleranzeinstellungsmodus unt.Wert einst. Beenden In diesem Modus werden obere und untere Toleranzgrenzen für die unter M1, M2 und M3 gespeicherten Referenzwerte eingegeben (Vorgehensweise für diese Speicherung siehe Abschnitt 4.2.1). Wenn diese Werte eingegeben sind, zeigt die Analogleiste die obere und untere Toleranzgrenze an.
- Seite 16 Absolute DIGIMATIC Meßuhr ID-C112G Drücken Sie erneut die TOL-Taste, um die Ziffern des neuen Schritt 3: Toleranzwertes einzeln einzugeben. Drücken und halten der TOL-Taste: die Anzeige wechselt zur nächsten Ziffer, die Ziffer blinkt und der Wert kann eingestellt werden. Drücken der TOL-Taste: das Vorzeichen wechselt von + auf – etc. und die Ziffernanzeige von 1 auf 2, 3, etc.
- Seite 17 Absolute DIGIMATIC Meßuhr ID-C112G 4.2.3 Arbeiten im Messmodus In diesem Modus messen Sie das Werkstück. Hierbei zeigt die Analogleiste ein unterschiedliches Bild, je nachdem, ob die Toleranzbewertung zugeschaltet ist oder nicht. a) Messen mit Toleranzbewertung Beispiel: Referenzmaß 30,005mm, obere Toleranzgrenze 30,010mm, untere Toleranzgrenze 30,000 Schritt 1: Setzen Sie das Innenmeßgerät in das zu messende Werkstück ein.
- Seite 18 Absolute DIGIMATIC Meßuhr ID-C112G b) Messung ohne Toleranzbewertung Die Analogleiste zeigt den Minimalwert (blinkt) sowie den Wert der aktuellen Position. Die Skalenteilung beträgt 0,001mm, 0,0005" oder 0,0001" (Siehe auch Abschnitt 5.2). Die Durchführung der Messung erfolgt wie oben beschrieben. a) Messung mit Toleranzbewertung b) ohne Toleranzbewertung Gerät einsetzen Messung starten...
- Seite 19 Absolute DIGIMATIC Meßuhr ID-C112G MIN-Wert messen Wird die Speichernummer des Referenzmaßes geändert, so muß das Innenmeßgerät mit einem Einstellring neu eingestellt werden. Überprüfen Sie, ob die Meßuhr sich im Anfangsstatus oder Meßmodus Schritt 1: befindet und drücken Sie dann kurz die M/W-Taste. Die Analogleiste wird aus dem Anzeigefeld gelöscht, und der zuvor eingegebene Referenzwert blinkt.
- Seite 20 Absolute DIGIMATIC Meßuhr ID-C112G 5. Die Analogleiste 5.1 Anzeigen auf der Analogleiste untere Toleranzgrenze unterer Grenzwert obere obere Toleranzgrenze MIN-Wert MIN-Wert Toleranzgrenze unterer Grenzwert obere obere Toleranzgrenze MIN-Wert = untere Toleranzgrenze MIN-Wert Toleranzgrenze Die Analogleiste zeigt den aktuell erfaßten Durchmesser mit den Teilstrichen an. Wird ein Minimalwert gemessen und erfaßt, so blinkt auf der Analogleiste der entsprechende Teilstrich.
- Seite 21 Absolute DIGIMATIC Meßuhr ID-C112G Abbildung 5.2 – Skalenteilung der Analogleiste Differenz von oberer/ Gewichtung der untere Toleranzgrenze Teilstriche Anzeigebereich der Analogleiste unter 0,019 mm 0,001mm per Teilstrich 0,019 bis 0,002mm per 0,039mm Teilstrich 0,040 bis 0,003mm per 0,059 mm Teilstrich .00005"/Teilstrich unter .00095"...
- Seite 22 Geschwindigkeit erfolgt, werden auch die Meßwerte wieder korrekt angezeigt. UNBEDINGT BEACHTEN Sollte diese Fehlermeldung angezeigt werden, ohne daß die Spindel bewegt wurde oder ein Zählsprung auftreten, so könnte es sich um eine Fehlfunktion der Sensorik handeln. Wenden Sie sich an den Mitutoyo-Vertragshändler in Ihrer Nähe! ID-C112G...
- Seite 23 Absolute DIGIMATIC Meßuhr ID-C112G 4) Überlauf: Der voreingestellte Wert ist nicht korrekt. Führen Sie die Voreinstellung erneut mit korrekten Werten durch. 7. Datenausgabe Abbildung 7 Datenübertragung Buchse für Signallkabel Die Meßdaten können über ein (optionales) Signalkabel an einen Datenprozessor (wie z.B. den Digimatic Miniprozessor DP-1HS) übermittelt werden. Hebeln Sie die Schutzkappe auf der Oberseite der Meßuhr mit einem Schraubenzieher ab und führen Sie das SPC-Kabel ein (siehe Abbildung oben).
- Seite 24 Absolute DIGIMATIC Meßuhr ID-C112G Datenausgabeformat 8. Technische Daten 8.1 Spezifikationen der Meßuhren Modell ID-C112GB Artikelnr. 543-264B Auflösung 0,001mm Meßspanne 12,7mm Fehlergrenzen max. *1 (20°C) 0,003mm Normen ISO R 463/JIS B7503/ DIN 878 Schaft Tastbolzen Hartmetall (M2,5x0,45) Schutzklasse entsprechend IP-42 Meßkraft max.
