ANLEITUNG

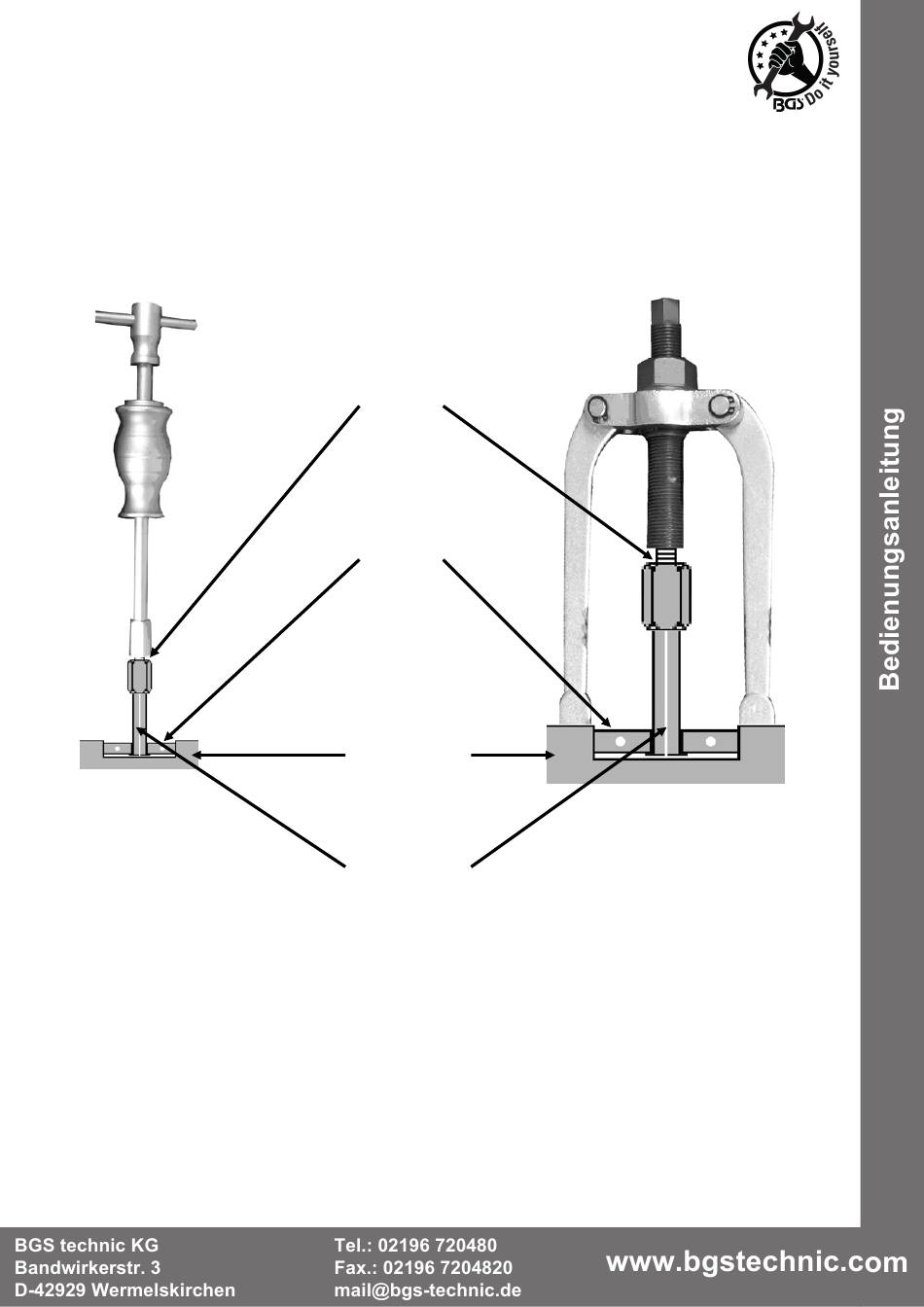

Schematische Darstellung
Gleithammer
1. Passenden Spreizbolzen auswählen, die Größe richtet sich nach dem Innendurchmesser des
auszuziehenden Lagers.
2. Spreizbolzen durch den Innenring des Lagers stecken, so dass die Ausziehkante vom
Spreizbolzen hinter den Innenring greift.
3. Spreizbolzen durch drehen der Spreizschraube auf das Innenmaß des Lager-Laufrings
bringen.
4. Gleithammer auf die Adaptierungsschraube montieren und durch vorsichtiges betätigen des
Gleithammers das Lager herausziehen.
bzw.
5. Spindel-Abzieher auf die Adaptierungsschraube montieren und durch drehen der Spindel im
Uhrzeigersinn das Lager herausziehen.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
Spreiz- und
Adaptierungsschraube
Lager
Gehäuse
Spreizbolzen
6
e
s
s
a r t S
h
c
s
m
e
R
Tel. +49 (0) 2191 / 46438-0
r e
F
ax +49 (0) 2191 / 46438-40
s
u
k r e
v
e
7
9
8
2
4 -
D
e
Abzieher
