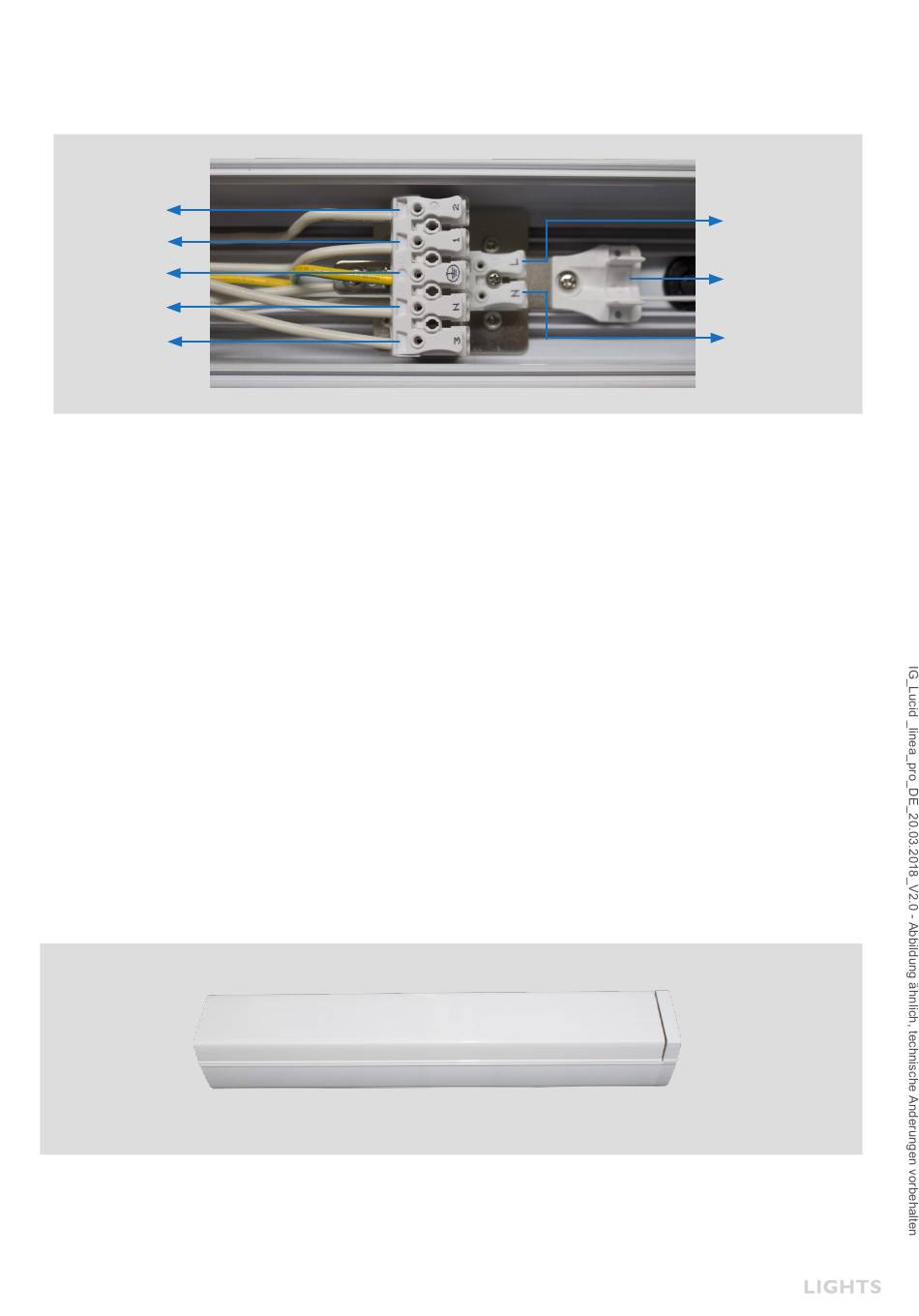

Stromanschluss | Einzelleuchte & Lichtbandsystem
L2
L1
Erde
N
L3
Einzelleuchte 230 V
•
Die Einzelleuchte hat zwei integrierte Anschlussklemmen. Die sich jeweils an den Leuchtenenden befinden.
•
Für den Stromanschluss empfehlen wir ein 5 adriges Kabel mit 2,5 mm².
•
Nehmen Sie für den Stromanschluss das Leuchtmodul vom Trägermodul ab (siehe hierzu „Verbindung von
Modulen").
•
Schließen Sie die Adern entsprechend der Beschriftung auf der ersten Anschlussklemme an.
•
Sichern Sie das Kabel durch die integrierte Kabelzugentlastung gegen herausziehen.
•
Über die zweite Anschlussklemme kann die nächste Einzelleuchte mit Strom versorgt werden.
•
Danach wieder das Leuchtmodul aufsetzen und verriegeln.
Lichtbandsystem 230 V
•
Für den Stromanschluss empfehlen wir ein 5 adriges Kabel mit 2,5 mm².
•
Öffnen Sie das Anschlussmodul durch das Zurückziehen der Blindabdeckung.
•
Führen Sie das Anschlusskabel durch die Kabeldurchführung im Trägerprofil.
•
Schließen Sie die Adern entsprechend der Beschriftung auf der Anschlussklemme an.
•
Sichern Sie das Kabel durch die integrierte Kabelzugentlastung gegen herausziehen.
•
Anschließend Anschlussmodul durch das zurückschieben der Abdeckung verschließen
Daten 1
Kabelzug-
entlastung
Daten 2
Anschlussmodul für das Lichtbandsystem
