Verbindung von Modulen | Einzelleuchte & Lichtbandsystem

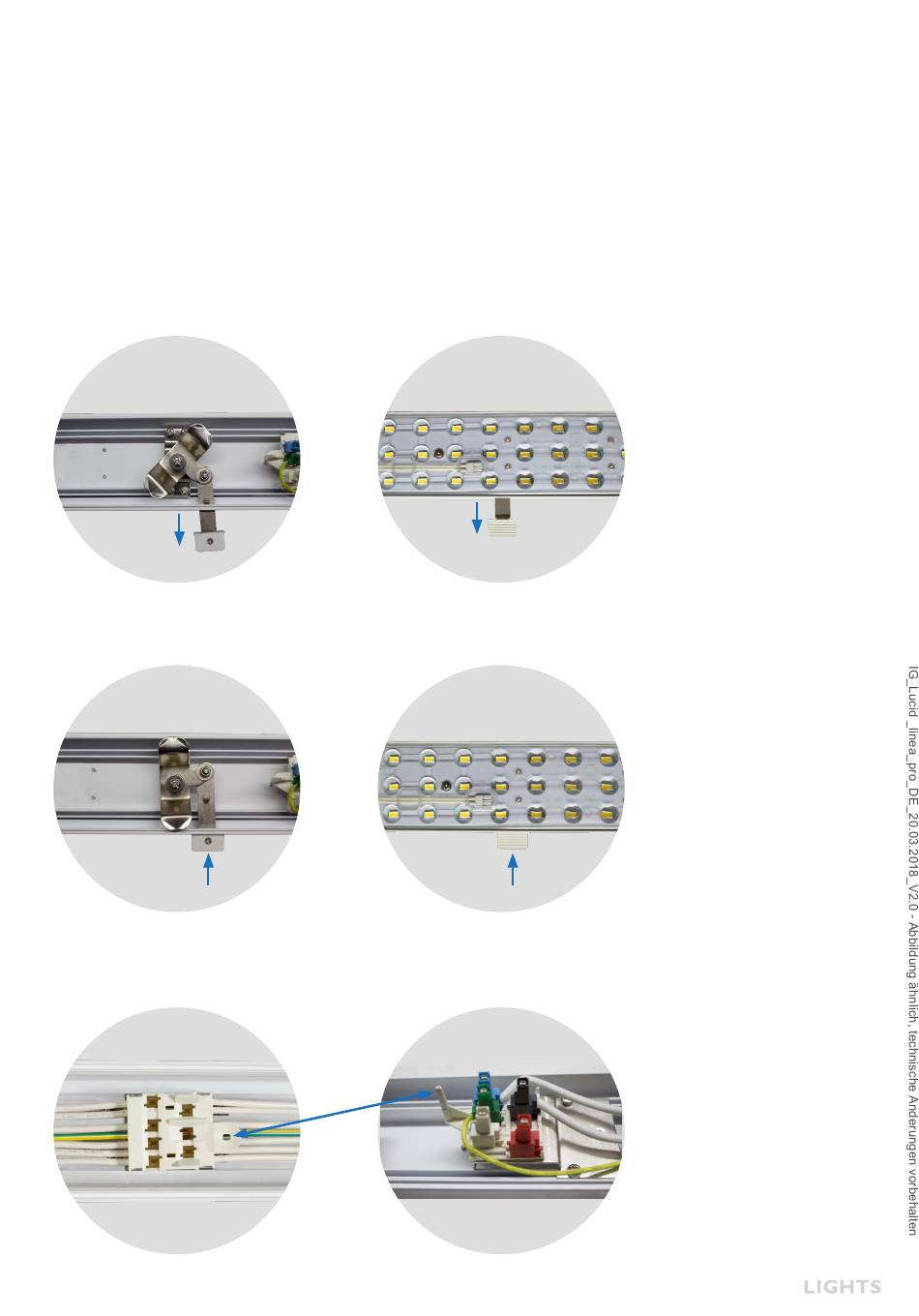

Die Installation des Leuchtmoduls an das Trägermodul wird mit folgenden Schritten durchgeführt:
• Modulentriegelung nach außen ziehen (Bild 1 + 2)
• Zentrierstift des Leuchtmodulverbinders in das Gegenstück auf dem
Trägermodul einführen (Bild 5 + 6).
• Leuchtmodul und Trägermodul aufeinander legen.
• Modulverriegelung bis zum Anschlag an das Gehäuse nach innen schieben (Bild 3 + 4).
Modul entriegelt
Ansicht innen (Bild 1) / außen (Bild 2)
Modul verriegelt
Ansicht innen (Bild 3) / außen (Bild 4)
↔
Verbindung Trägermodul
Leuchtmodul
Bild 5 / Bild 6
