Förklaring av den elektriska anläggningen

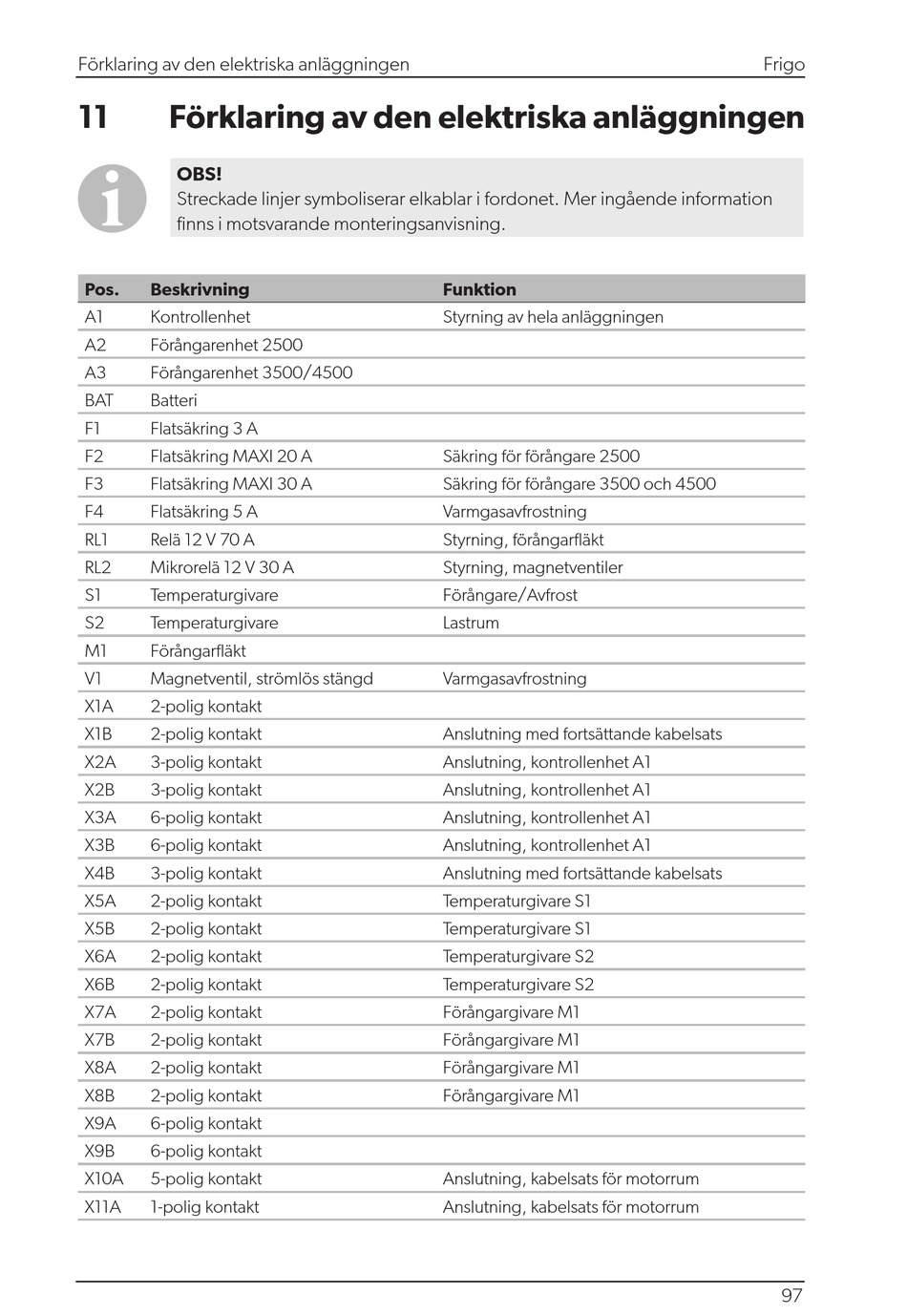

11 Förklaring av den elektriska anläggningen
I
OBS!
Streckade linjer symboliserar elkablar i fordonet. Mer ingående information
finns i motsvarande monteringsanvisning.
Pos. Beskrivning
A1 Kontrollenhet
A2 Förångarenhet 2500
A3 Förångarenhet 3500/4500
BAT Batteri
F1 Flatsäkring 3 A
F2 Flatsäkring MAXI 20 A
F3 Flatsäkring MAXI 30 A
F4 Flatsäkring 5 A
RL1 Relä 12 V 70 A
RL2 Mikrorelä 12 V 30 A
S1 Temperaturgivare
S2 Temperaturgivare
M1 Förångarfläkt
V1 Magnetventil, strömlös stängd
X1A 2-polig kontakt
X1B 2-polig kontakt
X2A 3-polig kontakt
X2B 3-polig kontakt
X3A 6-polig kontakt
X3B 6-polig kontakt
X4B 3-polig kontakt
X5A 2-polig kontakt
X5B 2-polig kontakt
X6A 2-polig kontakt
X6B 2-polig kontakt
X7A 2-polig kontakt
X7B 2-polig kontakt
X8A 2-polig kontakt
X8B 2-polig kontakt
X9A 6-polig kontakt
X9B 6-polig kontakt
X10A 5-polig kontakt
X11A 1-polig kontakt
Funktion
Styrning av hela anläggningen
Säkring för förångare 2500
Säkring för förångare 3500 och 4500
Varmgasavfrostning
Styrning, förångarfläkt
Styrning, magnetventiler
Förångare/Avfrost
Lastrum
Varmgasavfrostning
Anslutning med fortsättande kabelsats
Anslutning, kontrollenhet A1
Anslutning, kontrollenhet A1
Anslutning, kontrollenhet A1
Anslutning, kontrollenhet A1
Anslutning med fortsättande kabelsats
Temperaturgivare S1
Temperaturgivare S1
Temperaturgivare S2
Temperaturgivare S2
Förångargivare M1
Förångargivare M1
Förångargivare M1
Förångargivare M1
Anslutning, kabelsats för motorrum
Anslutning, kabelsats för motorrum
Frigo
97
