5.6 Skalen tauschen
Zwei Skalenführungen sind verfügbar:
1. Eine breite Skala
2. Vier schmale Skalen
Breite Skalen tauschen
1. Skalenschrauben entfernen.
2. Skale entnehmen.
3. Skale aufsetzen.
4. Skalenschrauben festdrehen.
Vier schmale Skalen tauschen
1. Skalenschrauben links lösen.
2. Skalenschrauben rechts herausdrehen.
3. Skalen nach rechts herausnehmen.
4. Skalen in umgekehrter Reihenfolge einbauen.
5. Messsystern auf Nullpunkt stellen (Messsignal auf 0).
6. Skalenanfangsstrich auf Zeigerspitze ausrichten
5.7 Auswechseln des Messstellenbezeichnungsschildes
Formstofftür
– Das biegsame Messstellenbezeichnungsschild einfach herausziehen.
Metallrahmentür
– Schrauben einer Halterung entfernen.
– Messstellenbezeichnungschild seitlich entnehmen.
Hinweis

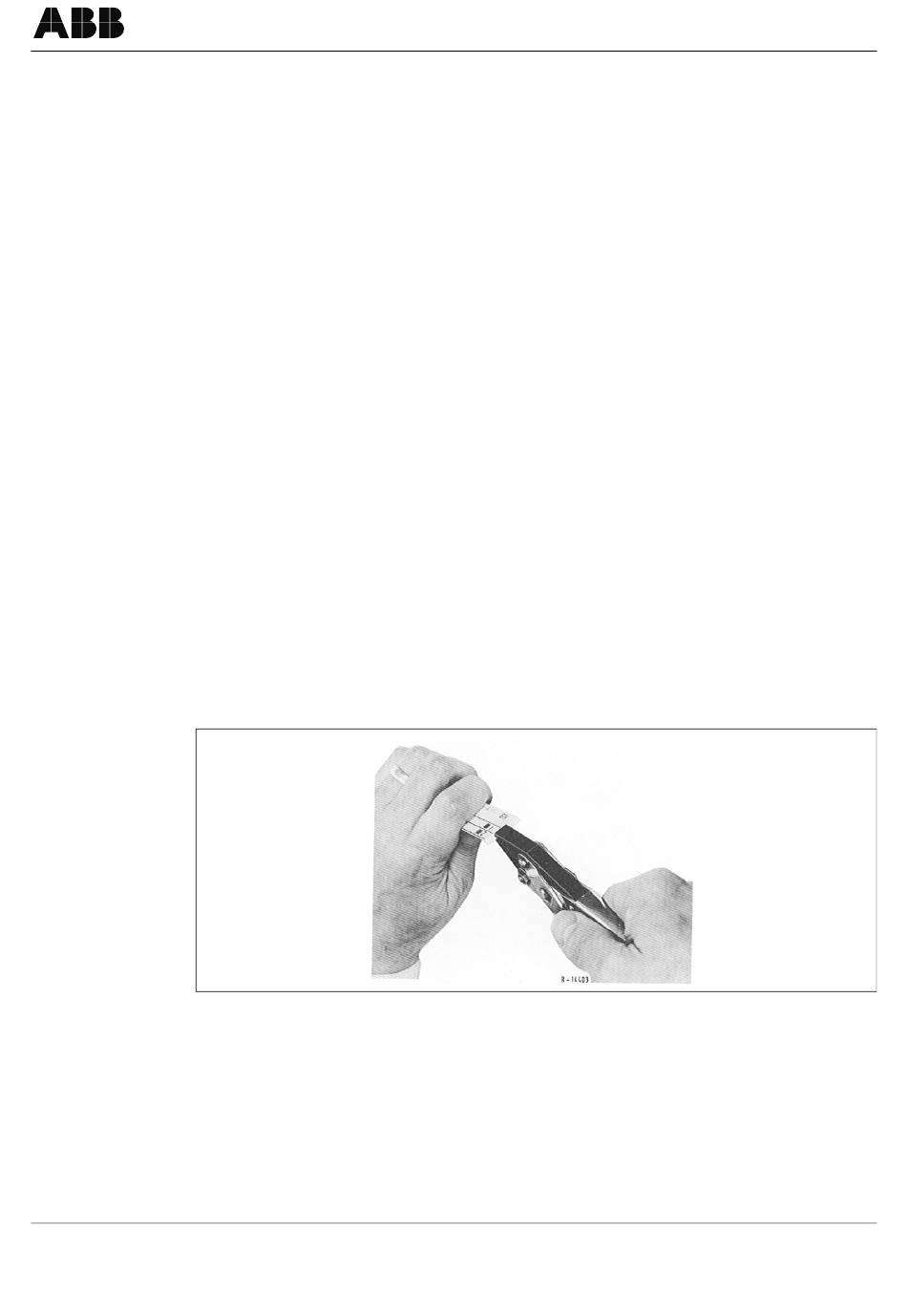

Messstellenbezeichnungschild an der Sollbruchstelle kürzen (siehe Bild 5-7).
Bild 5-7
42/41-17 DE
Arucomp EK, Arucomp EK-Ex, Punktschreiber
Kürzen des Messstellenbezeichnungsschildes
Bedienen
17
