Airzone AZAI6ZBEGM2 Kurzanleitung

AIDOO ZIGBEE GM2 BY AIRZONE
Dispositivo para la gestión e integración de equipos de forma remota. Conexión
inalámbrica a red mediante Zigbee. El Aidoo Zigbee de Airzone, con estándar 3.0,
funciona en cualquier red Zigbee con otros dispositivos y controladores certificados
Zigbee de cualquier otro fabricante. Como nodo alimentado constantemente,
actuará como repetidor independientemente del proveedor con el fin de aumentar
la fiabilidad de la red.
Funcionalidades:
•
Control de los distintos parámetros del equipo.
•
Puerto para la integración mediante protocolo Modbus.
Para más información de nuestros productos diríjase a
AIDOO ZIGBEE GM2 BY AIRZONE
Device to manage and integrate units remotely. Wireless Zigbee connection. The
Aidoo Zigbee by Airzone, with 3.0 standard, operates in any Zigbee network with
other Zigbee certified devices and controllers from any other manufacturer. As a
constantly powered node, will act as repeater regardless of the vendor in order to
increase the reliability of the network.
Functionalities:
•
Control of the parameters of the unit.
•
Port for integration via Modbus.
For further information about our products, go to airzonecontrol.com
AIDOO ZIGBEE GM2 BY AIRZONE
Dispositivo para a gestão e integração de equipamento remotamente. Conexão
sem fios à rede por Zigbee. O Aidoo Zigbee da Airzone, com standard 3.0, opera
em qualquer rede Zigbee com outros dispositivos e controladores certificados
Zigbee de qualquer outro fabricante. Como um nó constantemente alimentado,
actuará como repetidor, independentemente do fornecedor, a fim de aumentar a
fiabilidade da rede.
Funcionalidades:
•
Controlo dos diferentes parâmetros do equipamento.
•
Porta para a integração através do o Modbus.
Para obter mais informações sobre nossos produtos, consulte
FCC / ISED
Este dispositivo cumple con FCC / ISED regulatory notices.
This device complies with FCC / ISED regulatory notices.
Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit /
Conexão ao equipamento
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
Consumo / Consumption / Consumo 216 mW
Conector GM2
GM2 connector
Tipo de cable / Type of cable / Tipo de cabo
Conector GM2
Longitud del cable / Wire length /
2.5 m (8.2 ft)
Comprimento do cabo
Comunicaciones Zigbee / Zigbee Communication /
Comunicação Zigbee
Protocolo / Protocol / Protocolo Zigbee
Modelo / Model / Modelo MGM210P
Frecuencia de comunicación
Communication frequency 2.4 GHz
Frequência de comunicação
Potencia máxima - Potencia de antena
Maximum power - Antenna power + 10 dBm
Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade - 97 dBm
Puerto RS-485 / RS-485 Port / Porta RS-485
2 x 0.22 + 2 x 0.5 mm
Cable apantallado y trenzado
Shielded twisted pair (AWG 23 – 2 wired +
Cabo blindado e trançado
AWG 20 – 2 wired)
Protocolo de comunicaciones
MODBUS RS-485
Communication protocol
Par – 19200 bps
Protocolo de comunicação
Temperaturas operativas / Operating temperatures /
Temperatura de operaçao
Almacenaje / Storage / Armazenamento - 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation /
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento
5 ... 90 %
Operating humidity rango
(non-condensing)
Intervalo de humidade de funcionamento

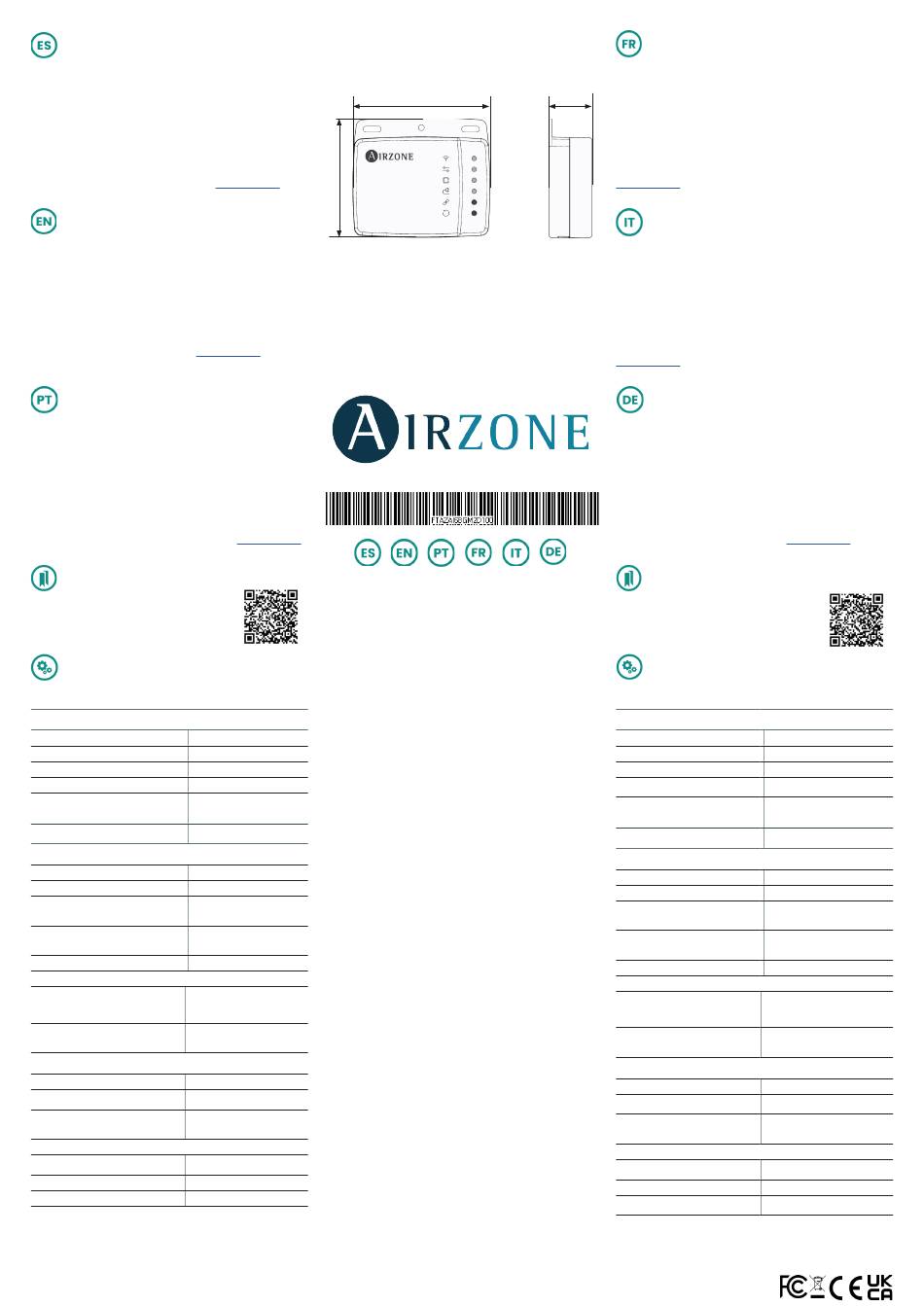

Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class /
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)
Dimensiones / Size / Dimensões (WxHxD) 92x80x29 mm
H
airzonecontrol.com
airzonecontrol.com
2
(3.62x3.15x1.14")
D
W
AZAI6ZBEGM2
AZAI6ZBE
FCC ID: QOQGM210P
IC: 5123A-GM210P
AIDOO ZIGBEE GM2 BY AIRZONE
Dispositif pour la gestion et l'intégration à distance d'unités. Accès sans fil au réseau
via Zigbee. Le Aidoo Zigbee d'Airzone, de standard 3.0, fonctionne dans n'importe
quel réseau Zigbee avec d'autres appareils et contrôleurs certifiés Zigbee de
n'importe quel autre fabricant. En tant que nœud alimenté en permanence, il fera
office de répéteur, quel que soit le fournisseur, afin d'accroître la fiabilité du réseau.
Fonctionnalités :
•
Contrôle des différents paramètres de l'unité.
•
Port pour l'intégration via le e Modbus.
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page
airzonecontrol.com
AIDOO ZIGBEE GM2 BY AIRZONE
Dispositivo per la gestione e l'integrazione di unità in remoto. Connessione alla
rete Zigbee Plus. L'Aidoo Zigbee di Airzone, con standard 3.0, funziona in qualsiasi
rete Zigbee con altri dispositivi e controller certificati Zigbee di qualsiasi altro
produttore. Come un nodo costantemente alimentato, agirà come ripetitore
indipendentemente dal fornitore al fine di aumentare l'affidabilità della rete.
Funzionalità:
•
Controllo dei diversi parametri dell'unità.
•
Porta per l'integrazione mediante lo Modbus.
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato
airzonecontrol.com
AIDOO ZIGBEE GM2 BY AIRZONE
Gerät zur Fernverwaltung und Integration von Geräten. Funkverbindung mit dem
Netz über Zigbee. Der Aidoo Zigbee von Airzone, nach Standard 3.0, funktioniert in
jedem Zigbee-Netzwerk mit anderen Zigbee-zertifizierten Geräten und Controllern
anderer Hersteller. Als Knoten, der ständig mit Strom versorgt wird, fungiert er als
Repeater, unabhängig vom Hersteller, um die Zuverlässigkeit des Netzwerks zu
erhöhen.
Funktionen:
•
Steuerung der verschiedenen Anlagenparameter.
•
Port für die Integration über das Modbus-Protokoll.
Weitere Informationen über unsere Produkte siehe airzonecontrol.com
FCC / ISED
Ce dispositif est conforme aux avis réglementaires de la FCC
/ ISED de l'ISDE regulatory notices.
Questo dispositivo è conforme alle normative regolamentari
FCC / ISED.
Dieses Gerät entspricht den FCC / ISED Bestimmungen.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion avec l'unité gainable / Collegamento con le unità del
condotto / Anschluss mit Leitungsgerät
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
Consommation / Consumo /
216 mW
Leistungsaufnahme
Connecteur GM2
Connettore GM2
Type de câble / Tipo di cavo / Kabeltyp
GM2-Anschluss
Longueur du cable / Lunghezza del cavo /
2.5 m (8.2 ft)
Kabellänge
Communications Zigbee / Comunicazioni Zigbee /
Zigbee Verbindungen
Protocole / Protocollo / Protokoll Zigbee
Modèle / Modello / Modell MGM210P
Fréquence de communication
Frequenza di comunicazione 2.4 GHz
Kommunikationsfrequenz
Force maximale - Force de l'antenne
Massima potenza - Potenza d'antenna + 10 dBm
Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit - 97 dBm
Port RS-485 / Porta RS-485 / RS-485-Port
2 x 0.22 + 2 x 0.5 mm
Câble torsadé et blindé
Cavo schermato (AWG 23 – 2 wired +
Abgeschirmtes Kabel und umflochten
AWG 20 – 2 wired)
Protocole de communication
MODBUS RS-485
Protocollo di comunicazione
Par – 19200 bps
Kommunikationsprotokoll
Températures opérative / Termperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung - 20 ... 70 ºC (- 4 ... 158 ºF)
De fonctionnement / Funzionamento /
0 ... 45 ºC (32 ... 113 ºF)
Betrieb
Plage d'humidité de fonctionnement
5 ... 90 %
Rango di umidità di funzionamento
(non-condensing)
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection / Grado di protezione
IP 41
/ Schutzklasse
Poids / Peso / Gewicht 130 g (0.29 lb)
Dimensions / Dimensioni / Abmessungen
92x80x29 mm
(WxHxD)
2
(3.62x3.15x1.14")
