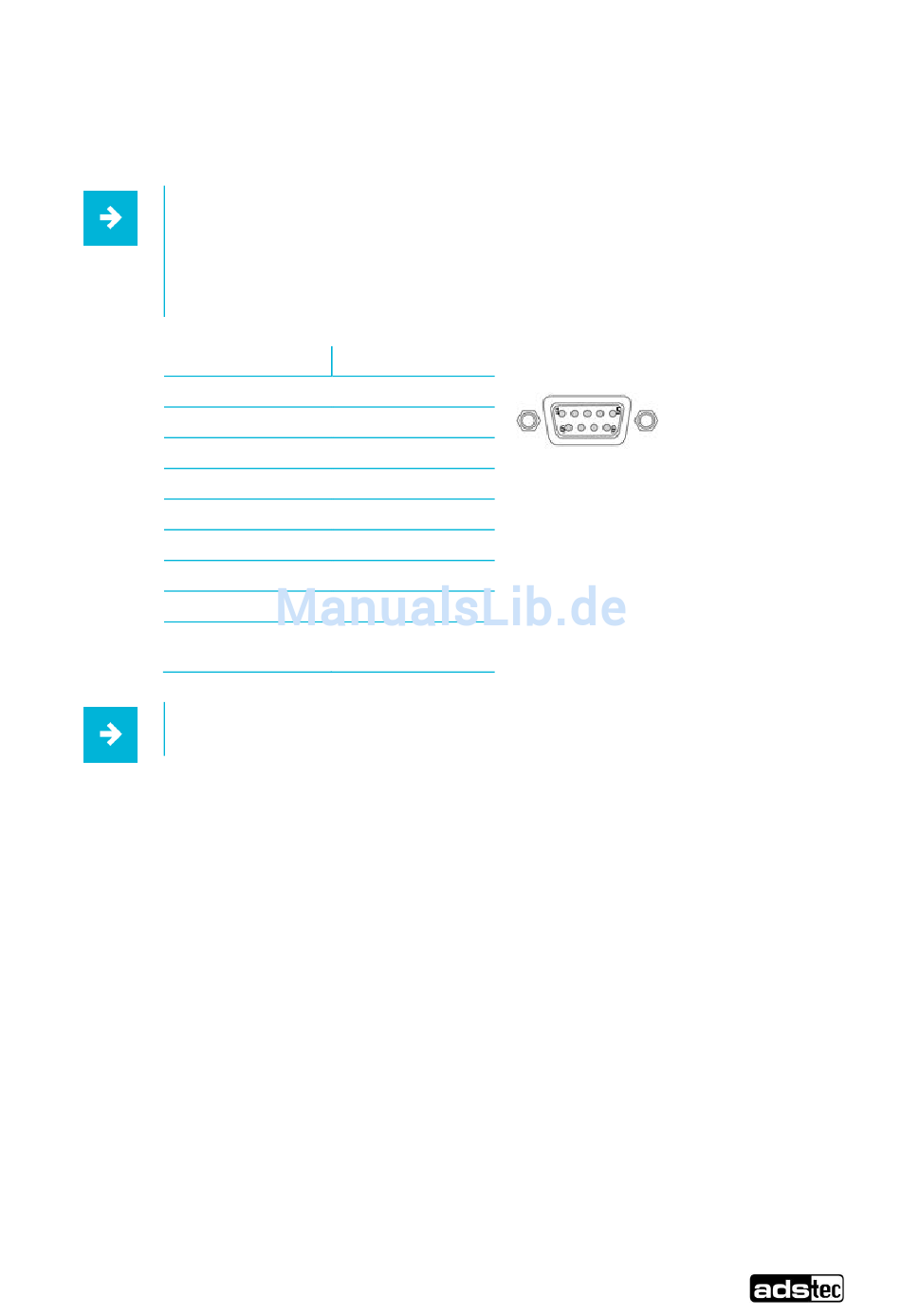

6.9 Serielle Schnittstelle COM (RS232)
Pos : 33 /D atentec hni k/Schnitts tell en/Seriell e Schnitts tell e C OM RS232/Serielle Sc hnitts tell e C OM (RS232) für VMT 60xx @ 1 \mod_1246373571514_6.doc @ 5876 @
Die serielle Schnittstelle dient der digitalen Datenübertragung. Die RS232 Schnittstelle kann über ein
herkömmliches SUB-D 9pol. Kabel verbunden werden.
Hinweis:
Über Pin 9 der seriellen Schnittstelle können zusätzlich 5V zugeschaltet
werden um z.B. einen seriellen Barcode-Scanner zu betreiben. Um die
Funktion nutzen zu können muss der Schalter COM +5V (S2) im Service
Schacht auf ON gestellt sein. Eventuell ist ein Neustart des Rechners
erforderlich um die Funktion zu aktivieren.
Pin-Nummer
1
2
3
4
5
6
7
8
9
Hinweis:
Die Schnittstelle ist nicht galvanisch getrennt.
© ads-tec GmbH • Heinrich-Hertz-Str.1• 72622 Nürtingen
Signal-Name
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI oder + 5V DC
(max. 1 A)
