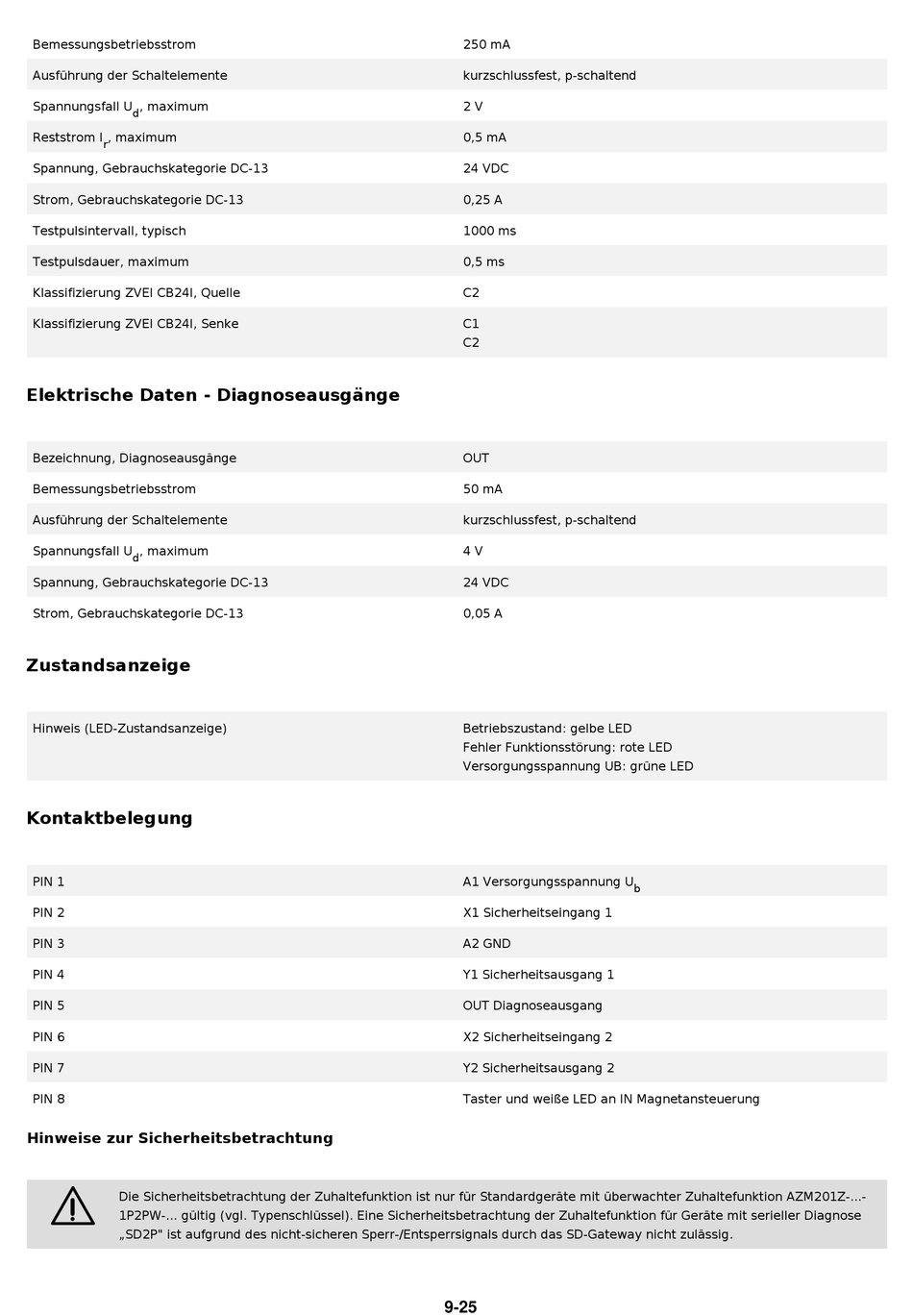

Bemessungsbetriebsstrom
Ausführung der Schaltelemente
Spannungsfall U
, maximum
d
Reststrom I
, maximum
r
Spannung, Gebrauchskategorie DC-13
Strom, Gebrauchskategorie DC-13
Testpulsintervall, typisch
Testpulsdauer, maximum
Klassifizierung ZVEI CB24I, Quelle
Klassifizierung ZVEI CB24I, Senke
Elektrische Daten - Diagnoseausgänge
Bezeichnung, Diagnoseausgänge
Bemessungsbetriebsstrom
Ausführung der Schaltelemente
Spannungsfall U
, maximum
d
Spannung, Gebrauchskategorie DC-13
Strom, Gebrauchskategorie DC-13
Zustandsanzeige
Hinweis (LED-Zustandsanzeige)
Kontaktbelegung
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
Hinweise zur Sicherheitsbetrachtung
2
Die Sicherheitsbetrachtung der Zuhaltefunktion ist nur für Standardgeräte mit überwachter Zuhaltefunktion AZM201Z-...-
1P2PW-... gültig (vgl. Typenschlüssel). Eine Sicherheitsbetrachtung der Zuhaltefunktion für Geräte mit serieller Diagnose
„SD2P" ist aufgrund des nicht-sicheren Sperr-/Entsperrsignals durch das SD-Gateway nicht zulässig.
250 mA
kurzschlussfest, p-schaltend
2 V
0,5 mA
24 VDC
0,25 A
1000 ms
0,5 ms
C2
C1
C2
OUT
50 mA
kurzschlussfest, p-schaltend
4 V
24 VDC
0,05 A
Betriebszustand: gelbe LED
Fehler Funktionsstörung: rote LED
Versorgungsspannung UB: grüne LED
A1 Versorgungsspannung U
X1 Sicherheitseingang 1
A2 GND
Y1 Sicherheitsausgang 1
OUT Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
Taster und weiße LED an IN Magnetansteuerung
9-25
