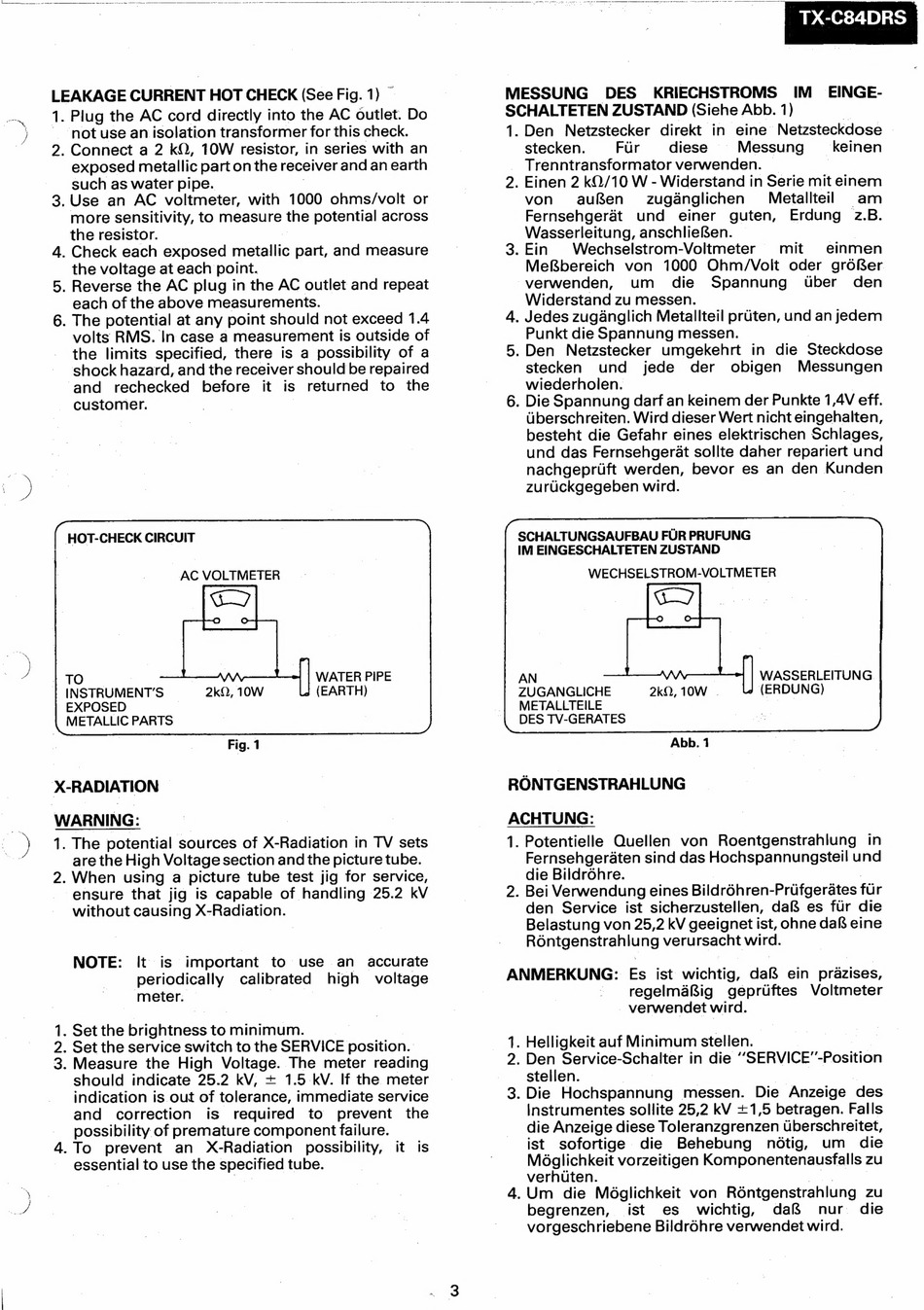

LEAKAGE CURRENT HOT CHECK (See Fig. 1) ~
1.
2.
Plug the AC cord directly into the AC outlet. Do
'not use an isolation transformer for this check.
Connect a 2 k©, 10W resistor, in series with an
exposed metallic parton the receiver and an earth
such as water pipe.
_Use
an AC voltmeter, with
1000 ohms/volt
or
more sensitivity, to measure the potential across
the resistor.
. Check each exposed mictallie part, and measure
the voltage at each point.
. Reverse the AC plug in the AC outlet and repeat
each of the above measurements.
. The potential at any point should not exceed 1.4
volts RMS. In case a measurement is outside of
the limits specified, there is a possibility of a
shock hazard, and the receiver should be repaired
and
rechecked
before
it is returned
to
the
customer.
MESSUNG
DES
KRIECHSTROMS
ee
TX-C84DRS"
IM
EINGE-
SCHALTETEN ZUSTAND (Siehe Abb. 1)
1.
. Ein
Wechselstrom-Voltmeter
mit
Den
Netzstecker
direkt in eine Netzsteckdose
.
stecken.
Fur
diese
| Messung _ keinen
Trenntransformator verwenden.
—
|
. Einen 2 kQ/10 W - Widerstand in Serie mit einem
von
auen
zuganglichen
Fernsehgerat
und
einer
guten,
Wasserleitung, anschliefSen.
Metallteil
am
Erdung
z.B.
einmen
MefRbereich
von
1000 Ohm/Volt
oder grofSer
verwenden,
um
die
Spannung
uber
den
Widerstand zu messen.
. Jedes zuganglich Metallteil pruten, und an jedem
Punkt die Spannung messen.
. Den
Netzstecker
umgekehrt
in die Steckdose
stecken
und
wiederholen.
jede
der
obigen
Messungen
. Die Spannung darf an keinem der Punkte 1,4V eff.
uiberschreiten. Wird dieser Wert nicht eingehalten,
besteht die Gefahr eines elektrischen Schlages,
und das Fernsehgerat sollte daher repariert und
nachgeprift werden, bevor es an den Kunden
zuruckgegeben wird.
SCHALTUNGSAUFBAU FUR PRUFUNG
IM EINGESCHALTETEN ZUSTAND
WECHSELSTROM-VOLTMETER
HOT-CHECK CIRCUIT
AC VOLTMETER
WATER PIPE
3 (EARTH)
WASSERLEITUNG
2kQ, 10W -
J (ERDUNG)
AN
ZUGANGLICHE
METALLTEILE
DES TV-GERATES
| TO
INSTRUMENT'S
EXPOSED
METALLIC PARTS
2k, 10W
ee
Fig. 1
X-RADIATION
2.
QN—
WARNING:
1.
The potential sources of X-Radiation in TV sets
are the High Voltage section and the picture tube.
When
using a picture tube test jig for service,
ensure
that jig is capable of handling 25.2 kV
without causing X-Radiation.
NOTE:
It.
'important
to use an
accurate
periblicallly
calibrated
high
voltage
meter.
—
. Set the brightness to minimum.
|
. Set the service switch to the SERVICE position.
. Measure the High Voltage. The meter reading
should indicate 25.2 kV, + 1.5 kV. If the meter
indication is out of tolerance, immediate service
and
correction
is required
to
prevent
the
possibility of premature component failure.
. TO
prevent
an
X-Radiation
possibility,
it is
essential to use the specified tube.
Abb. 1
RONTGENSTRAHLUNG
ACHTUNG:
1. Potentielle
Quellen
von
Roentgenstrahlung
in
Fernsehgeraten sind das Hochspannungsteil und
die Bildrdhre.
. Bei Verwendung eines Bildrohren- Prufgerates fiir
den Service ist sicherzustellen, daf& es fur die
Belastung von 25,2 kV geeignet ist, ohne dafg eine
Rontgenstrahlung verursacht wird.
ANMERKUNG:
Es ist wientig: da ein prazises,
regelmaRig
gepruftes
Voltmeter
- verwendet wird.
. Helligkeit auf Minimum stellen.
. Den Service- Schalter in die "SERVICE"- Position
stellen.
. Die Hochspannung
messen.
Die Anzeige des
Instrumentes sollite 25,2 kV +1,5 betragen. Falls
die Anzeige diese Toleranzgrenzen Uberschreitet,
ist
sofortige
die
Behebung
ndtig,
um
die
Moglichkeit vorzeitigen Komponentenausfalls zu
verhuten.
.Um
die Moglichkeit von
Réntgenstrahlung Zu
begrenzen,
ist
es
wichtig,
dafS
nur
die
vorgeschriebene Bildréhre verwendet wird.
