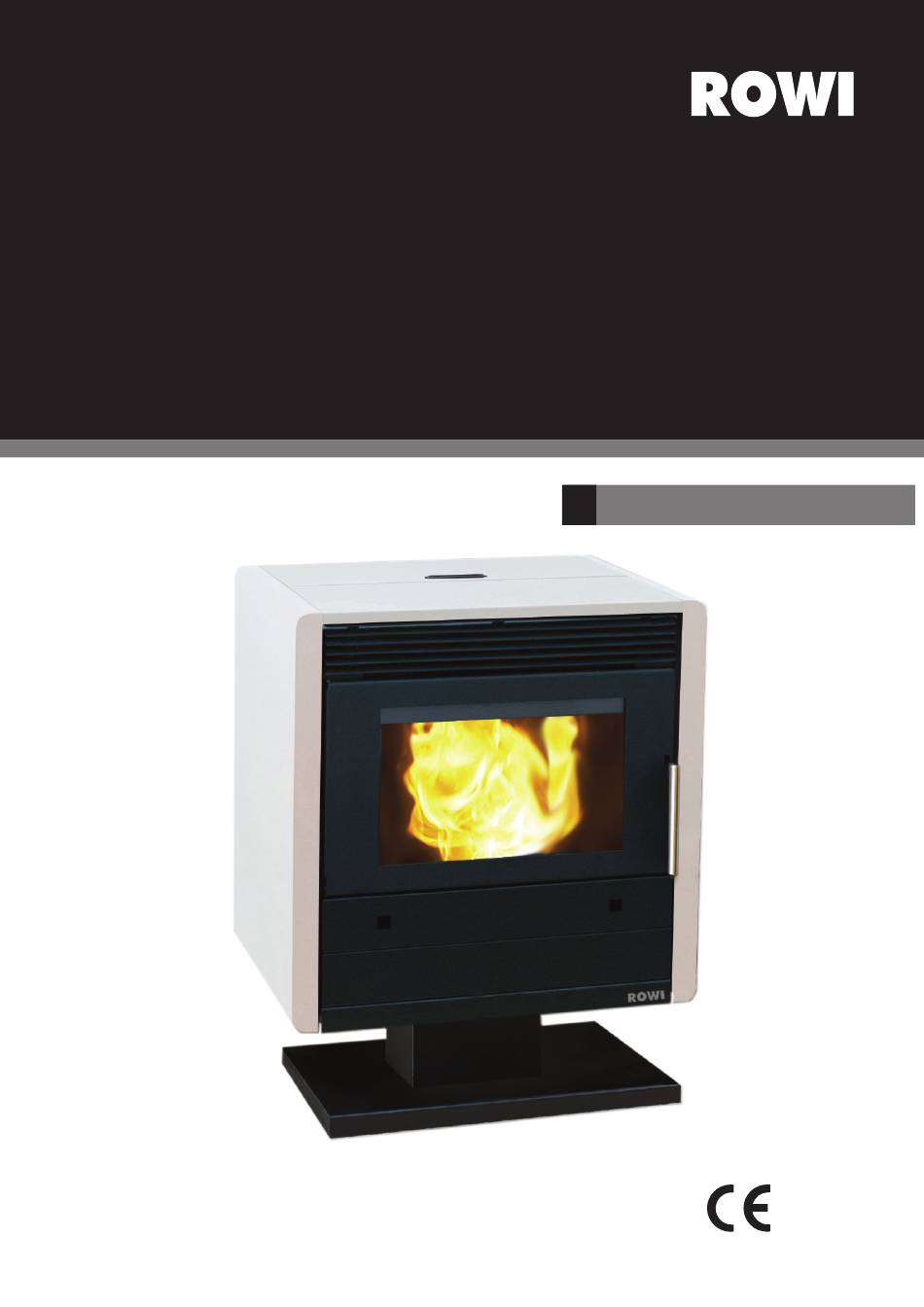

- Seite 1 Pellet-Heizofen HPO 10,5 CUBO D Bedienungsanleitung Artikel-Nummer: 1 03 04 0030, 1 03 04 0031...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Pellet-Heizofens erlauben. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich, Funktionsweise und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Trippel-Werte (für den Schornsteinfeger) Leistung und Verbrauch Untersagte Anwendungsbereiche Sicherheitsinformationen 1.9.1 Allgemeine Sicherheitshinweise 1.9.2 Spezifische Sicherheitshinweise Zulässiger Brennstoff Was sind Holzpellets? Wieso ist die Qualität des Brennstoffes so wichtig? Wie erkennt man qualitativ hochwertige Holzpellets? Lagerung und Transport Vorbereitung des Produktes für den Betrieb... -
Seite 4: Produktbeschreibung
Kaminofens. Durch seine kompakte Bauweise und sein ansprechendes Design schafft dieser Pellet-Heizofen ein besonderes Ambiente und ei- ne angenehme Atmosphäre in jedem Wohnraum. Dabei ist dieser qualitativ hochwertige Heizofen von ROWI ganz einfach und bequem zu bedienen. Die Förderschnecke befördert den Brennstoff vollau to matisch in den Brennraum, wo die Pelletts mit Hilfe eines elektrischen Zünd- widerstands gezündet werden. -
Seite 5: Produktsicherheit
Produktsicherheit Um bereits im Vorfeld mögliche Risiken und Gefahren soweit wie möglich auszuschließen, wurden vom Hersteller die folgenden Sicherheits- installationen vorgenommen: P Defektes Abgasgebläse Fällt das Rauchgasgebläse aus, wird die Pelletzufuhr sofort unterbrochen. Auf dem Display erscheint die Fehlermeldung ERR01. P Elektrische Sicherung Eine 3,15 A-Schmelzsicherung schützt die Platine gegen Kurzschluss. -
Seite 6: Trippel-Werte (Für Den Schornsteinfeger)
Trippel-Werte (für den Schornsteinfeger) Zugbedarf (Mindestförderdruck des Schornsteins) 12 Pa (Volllast) und 10 Pa (Reduziert) Abgastemperatur – bei min. Heizleistung (ON1) 63,0 °C – bei max. Heizleistung (ON5) 130,0 °C Abgasmassenstrom – bei min. Heizleistung (ON1) 4,8 g/s – bei max. Heizleistung (ON5) 12,3 g/s Durchschnittlicher CO -Gehalt... -
Seite 7: Spezifische Sicherheitshinweise
Hersteller empfohlen werden. Das Austauschen und Montieren von Ersatzteilen darf ausschließlich von durch ROWI autorisierten Per- sonen und Unternehmen durchgeführt werden. P Lassen Sie den Pellet-Heizofen einmal pro Jahr von einem durch ROWI autorisierten Fachmann bzw. Unternehmen warten. Wenden Sie sich frühzeitig an das ROWI Service-Center, um einen Wartungstermin zu vereinbaren. -
Seite 8: Zulässiger Brennstoff
P Beginnen Sie mit Reinigungs-, Wartungs- und Reparaturarbeiten erst, wenn das Gerät vollständig abgekühlt ist. Trennen Sie nach Ablauf der Abkühlungsphase unbedingt die Stromversorgung, indem Sie den Netzstecker ziehen. P Schalten Sie im Falle eines Schornsteinbrandes den Ofen sofort am Ein-/Ausschalter (Hauptschalter, siehe Abb. 2a) ab und ziehen Sie den Netzstecker aus der Steckdose. -
Seite 9: Wie Erkennt Man Qualitativ Hochwertige Holzpellets
Wie erkennt man qualitativ hochwertige Holzpellets? DINplus-zertifizierte Holzpellets Die Qualitätsanforderungen an den genormten Brennstoff sind in Deutschland in der DIN EN ISO 17225-1 und in Österreich in der ÖNORM M 7135 festgelegt. Das Zertifikat DINplus vereint die Qualitätsanforderungen beider Normen und stellt darüber hinaus weitere Anforderungen an die Abriebfestigkeit und an die Prüfverfahren. -
Seite 10: Aufstellanleitung
Aufstellanleitung Geräteübersicht Abb. 2a: Geräteübersicht... -
Seite 11: Aufstellen Des Heizofens
Abb. 2b: Geräteabmessungen (alle Maßangaben in mm) Aufstellen des Heizofens Beachten Sie bei der Aufstellung dieses Pellet-Heizofens unbedingt die folgenden Hinweise: P Der Pellet-Heizofen ist ein luftgeführter Einzelraumofen. Konzipiert zur Aufstellung in Wohnräumen ist er ausschließlich las Sekundärheizung zur Beheizung eines einzelnen Raumes bzw. Raumverbundes geeignet. P Stellen Sie das Gerät auf eine ebene und waagerechte Standfläche. -
Seite 12: Anschluss An Den Schornstein
P Der Durchmesser des Abgasanschlusses beträgt 60 mm. Das Abgasrohrsystem darf nicht auf einen geringeren Durchmesser reduziert werden. P Sorgen Sie für eine ausreichende Raumbelüftung, insbesondere wenn im gleichen Raum oder Raumverbund gleichzeitig eine andere Feu- erstätte oder eine Entlüftungseinrichtung betrieben wird. Detaillierte Informationen hierzu erhalten Sie von Ihrem Bezirksschornsteinfeger. P Das Abgassystem muss über ausreichende Inspektions- und Reinigungsöffnungen verfügen. -
Seite 13: Bedienungsanleitung
Abb. 3: Display-Montage Bedienungsanleitung Steuerungskonsole 5.1.1 Tastenbelegung und Funktionsbeschreibung Abb. 4: Steuerungskonsole Taste/Tastenkombination Funktionsbeschreibung Zum Erhöhen der Heizleistung (Heizstufe) Zum Senken der Heizleistung (Heizstufe) P Zum Ein- und Ausschalten P Zum Verlassen eines Untermenüs (ESC) In Kombination mit den Tasten 1/5/6 zum Aufrufen von 4 (Shift) weiteren Menüpunkten Zum Anzeigen und Senken der Soll-Temperatur... -
Seite 14: Display-Anzeige Und Symbolbeschreibung
5.1.2 Display-Anzeige und Symbolbeschreibung Abb. 5: Display-Anzeige im Stand-by-Betrieb Symbol/Anzeige Beschreibung Zeigt an, dass das Display korrekt mit der Steuerplatine verbun- den ist. Anzeige des aktuellen Wochentags MON = Montag, TUE = Dienstag, WED = Mittwoch, THU = Donnerstag, FRI = Freitag, SAT = Samstag, SUN = Sonntag 15 42 Anzeige der aktuellen Uhrzeit... -
Seite 15: Manueller Betrieb
3. Bringen Sie nun den Ein-/Ausschalter (Hauptschalter, siehe Abb. 2a) auf Position I. Das Gerät ist nun betriebsbereit und das Display zeigt die folgenden Informationen: Abb. 7: Display-Anzeige bei der Inbetriebnahme Symbol/Anzeige Beschreibung 22°C Aktuelle Raumtemperatur 15:39 Aktuelle Uhrzeit (im Automatikbetrieb) ON-OFF Tastenbelegung der Taste 3 Tab. -
Seite 16: Fehlzündung
Alarms drücken Sie für 3 – 4 Sekunden die Taste 7. Das Lichtsignal erlischt. Warten Sie, bis der Ofen abgeschaltet ist. Entnehmen Sie die Pellets aus dem Brenntopf und starten Sie das Gerät bei fest verschlossener Brennraumtür erneut. Wenden Sie sich an das ROWI Service- Center, wenn die Zündung wiederholt fehlschlägt. -
Seite 17: Weitere Einstellmöglichkeiten
Weitere Einstellmöglichkeiten Dieses Display bietet Ihnen zahlreiche Möglichkeiten zum Abrufen und Verändern von unterschiedlichen Werten. Um in das Menü zu gelangen, muss sich das Gerät im Stand-by-Modus befinden. Bringen Sie den Ein-/Ausschalter an der Geräterückseite (siehe Abb. 2a) auf Position I. Drücken Sie anschließend für 3 Sekunden die Taste 3 „ON-OFF“. Achtung! Liegt die eingestellte Soll-Tem- peratur über der aktuellen Raumtemperatur, wird automatisch der Zündvorgang eingeleitet. - Seite 18 11. TIME SERVICE (Betriebsstunden) Dieser Menüpunkt enthält Informationen über die Gerätelaufzeit (Betriebsstunden). Hat das Gerät 2000 Betriebsstunden erreicht, erscheint auf dem Display das Wort „Service“. Wenden Sie sich umgehend an das ROWI Service-Center, um einen Termin für die Gerätewartung zu vereinbaren.
-
Seite 19: Uhr Stellen (Set Time)
5.5.2 Uhr stellen (SET TIME) In diesem Menüpunkte stellen Sie den aktuellen Wochentag sowie die Uhrzeit ein. Wählen Sie den Menüpunkt SET TIME aus, indem Sie die Taste 4 „OK“ drücken. Das folgende Untermenü wird geöffnet: Abb. 10: Display-Anzeige SET TIME Springen Sie mit den Tasten 1 und 2 auf die gewünschte Position und warten Sie, bis die Anzeige beginnt zu blinken. -
Seite 20: Servicemenü (Set System)
Dieses Untermenü ist durch ein Passwort geschützt und ausschließlich autorisierten Service-Technikern vorbehalten. Bitte beachten Sie, dass die in diesem Bereich vorgenommenen Werkseinstellungen einen reibungslosen und sicheren Betrieb sicherstellen. Änderungen in diesem Menü, ohne vorherige Rücksprache mit dem ROWI Service-Center, können schwerwiegende Folgen haben und zum Erlöschen von Ge- währleistungsansprüchen führen. -
Seite 21: Automatikbetrieb
Flammenstabilisierung Die Flammenstabilisierungsphase dauert ca. 4 Minuten. In dieser Zeit werden die während WARM-UP der Zündphase überschüssig geförderten Pellets aufgebraucht. Der Zündwiderstand wird abgeschaltet. Sobald die Abgastemperatur 60 °C erreicht hat, wird das Raumluftgebläse gestartet. Der Ofen arbeitet auf Stufe 1. Heizbetrieb Die Heizstufe wird allmählich erhöht, bis die vom Benutzer eingestellte Heizstufe erreicht FLAME ON... -
Seite 22: Die Fernbedienung
Abb. 13: Display-Anzeige bei Automatikbetrieb Beachten Sie unbedingt die folgenden Hinweise, bevor Sie die Einschaltautomatik aktivieren: P Vergewissern Sie sich, dass der Pellettank ausreichend mit zulässigen Holzpellets gemäß Kapitel 2 gefüllt ist. P Überprüfen Sie, ob der Brenntopf frei von Verbrennungsrückständen ist. Reinigen Sie den Brenntopf ggf., wie in Kapitel 6 beschrie- ben. - Seite 23 Verwenden Sie zum Aussaugen der Verbrennungsrückstände entweder einen speziellen Aschesauger oder einen Grobschmutz-/Aschefilter. Ein vorgeschalteter Grobschmutz-/Aschefilter verhindert eine Grobverschmutzung Ihres Saugers und dessen Filtersystem. Nähere Informationen hier- zu erhalten Sie beim ROWI Service-Center. Reinigungsarbeiten, die täglich durchzuführen sind (Abbildungen modellabhängig): 1.
-
Seite 24: Reinigungsarbeiten, Die Einmal Monatlich Durchzuführen Sind
4. Setzen Sie dann den Brenntopf wieder ein. Achten Sie darauf, dass der Brenntopf korrekt im Topfhalter sitzt und das Rohr des Zündwi- derstandes in die dafür vorgesehene Öffnung im Brenntopf ragt (siehe Abb. 8a - 8c). Reinigungsarbeiten, die alle 2 – 3 Tage durchzuführen sind: 1. -
Seite 25: Reinigung Und Wartung Durch Qualifizierte Personen
Fachbetrieb warten zu lassen. Nach 2000 Betriebsstunden erscheint auf dem Display das Wort „Service”. Setzen Sie sich zur Vereinbarung eines Wartungstermines umgehend mit dem ROWI Service-Center (siehe Kapitel 7) in Verbindung. Eine verspätete Wartung kann zu immen- sen Schäden am Gerät führen. Vorsätzliches Überschreiten der Wartungsfrist kann unter Umständen zum Erlöschen von Gewährleistungsan- sprüchen führen. -
Seite 26: Gewährleistung
Gewährleistung Umfang ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben. Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B. -
Seite 27: Abwicklung
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht, verändert oder entfernt wurde. Ein Gewährlei- stungsanspruch erlischt auch, wenn in das Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind. Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-Ansprüche sind nicht Bestandteil des Gewährleistungsum- fanges. -
Seite 28: Ersatz- Und Ausstattungsteile
Die Ersatzteilliste erhalten Sie entweder über unsere Servicehotline (+49 7253 9460-0) oder ganz bequem zum Download auf unserer Home- page (www.rowi.de). Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Die Ersatzteil-Preise bekommen Sie über unsere Service-Hotline unter der 07253 9460-0 mitgeteilt. -
Seite 29: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausfüh- rung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. - Seite 30 [ Notizen ]...
- Seite 31 [ Notizen ]...
- Seite 32 [ Kontaktdaten ] ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
