5.2
Maschine Tischhöhenverstellung
Je nach Ausführung der Maschine kann der Bohrtisch oder der Maschinenkopf
in der Höhe verstellt werden. Dies ist immer dann erforderlich, wenn der Ab-
stand von der Bohrspindel zum Werkstück verändert werden muss.
5.2.1
TB 10 Basic Plus in der Höhe einstellen
Diese Modelle sind ohne Zahnstangenverstellung, dafür aber mit einer Gas-
druckfeder in der Säule ausgestattet.
2 1 7 4 3 1

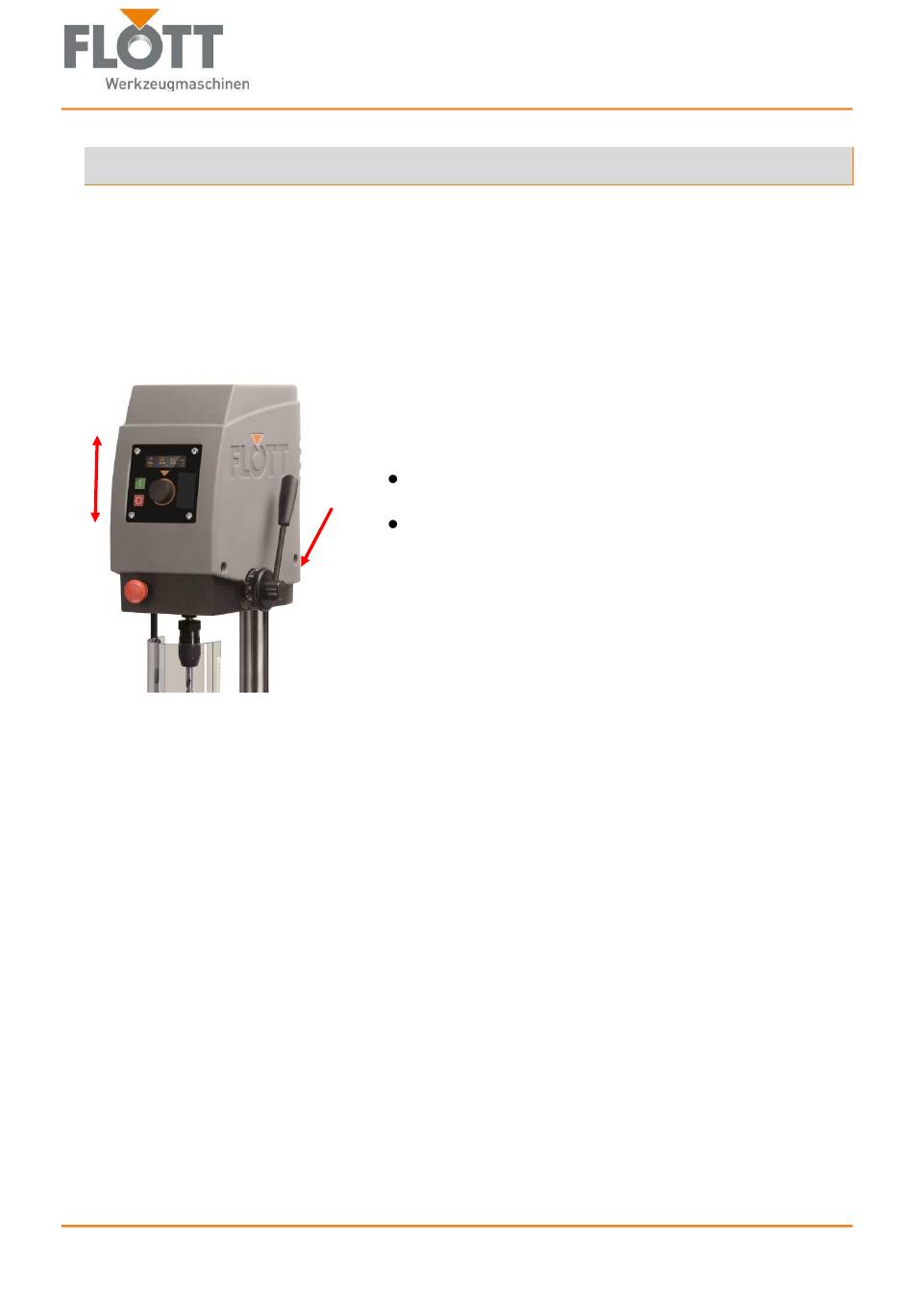

1. Lösen Sie den Spannhebel des Maschinenkopfs auf der
Rückseite der Maschine.
2. Verschieben Sie den Maschinenkopf bis zur gewünschten
Höhe, in dem Sie den Maschinenkopf
vorne anheben, nach oben schieben und in der Positi-
on halten,
den Maschinenkopf nach unten drücken und in der
Position halten.
3. Ziehen Sie den Spannhebel wieder handfest an, um den
Maschinenkopf in der eingestellten Höhe zu fixieren.
4. Bohrtisch in der eingestellten Höhe zu fixieren.
0 9 . 0 1 . 2 0 2 3
Vor dem Einsatz der Maschine
33
