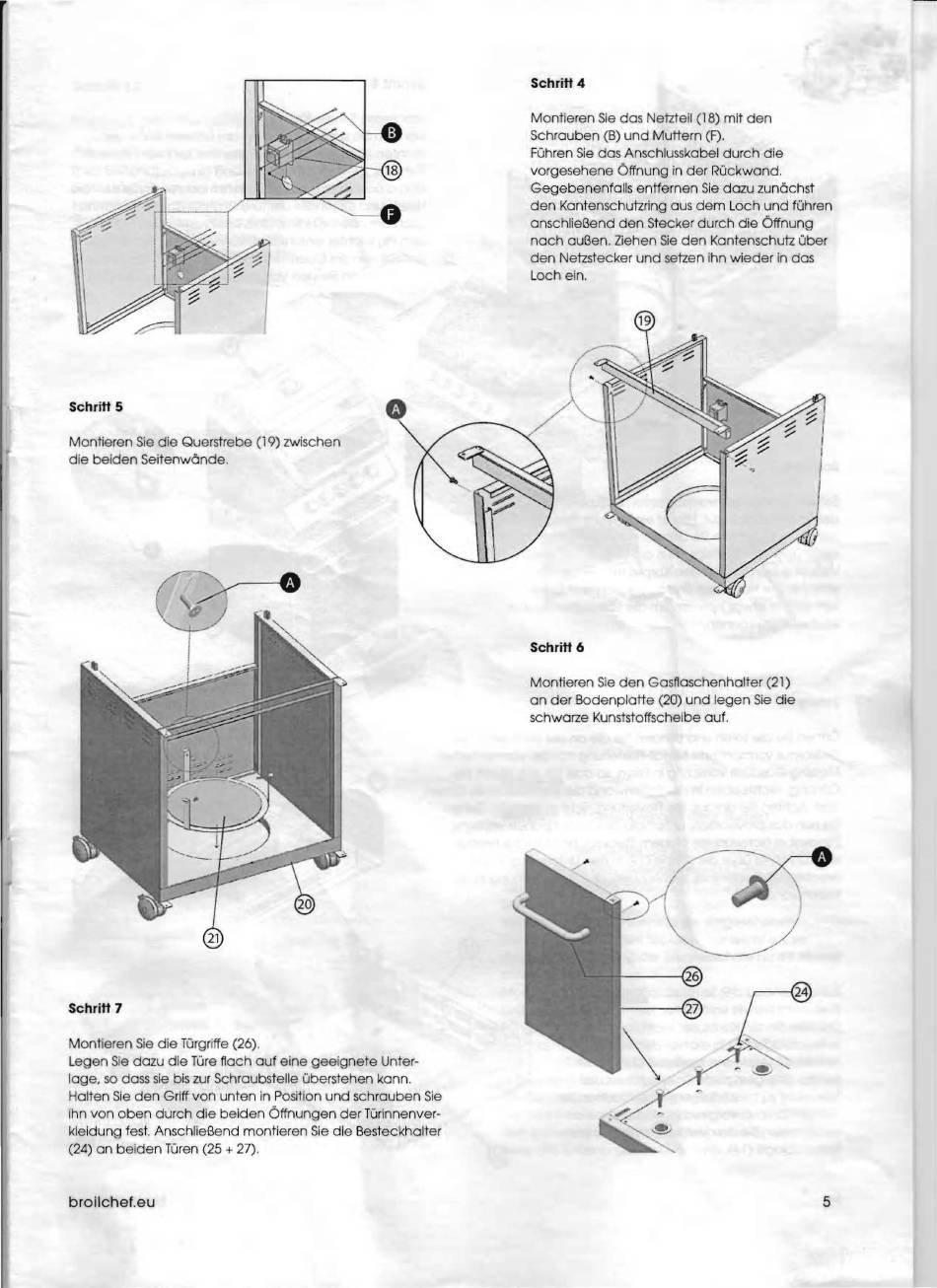

Broil Chef Premium PARAMOUNT BC-430SBS Montage- Und Bedienungsanleitung Seite 5

Schritt 5
Montieren Sie die Querstrebe (19) zwischen
die beiden Seitenwande.
Schritt 7
Montieren Sie die Türgriffe (26) .
Legen Sie dazu d ie Türe ftach auf eine geeignete Unter-
lage. so dass sie bis zur Schraubstelle überstehen kann.
Halten Sie den Griff von unten in Position und schrauben Sie
ihn von oben durch die beiden Offnungen der Türinnenver-
kleidung fest. AnschlieBend montieren Sie die Besteckhalter
(24) an beiden Türen (25 + 27).
broilchef.eu
Schritt 4
Montieren Sie das Nelzteil (18) mit den
Schrauben (B) und Muttern (F).
Führen Sie das Anschlusskabel durch die
vorgesehene Offnung in der Rückwand .
Gegebenenfalls entfernen Sie dazu zunachst
den Kantenschutzring aus dem Loch und führen
anschlieBend den Stecker durch die Offnung
nach auBen. Ziehen Sie den Kantenschutz über
den Netzstecker und setzen ihn wieder in das
Loch e in.
Schritt 6
Montieren Sie den Gasftaschenhalter (21)
an der Bodenplatte (20) und legen Sie die
schwarze Kunststoffscheibe auf.
5
