Inhaltszusammenfassung für Schwaiger SOKW0806

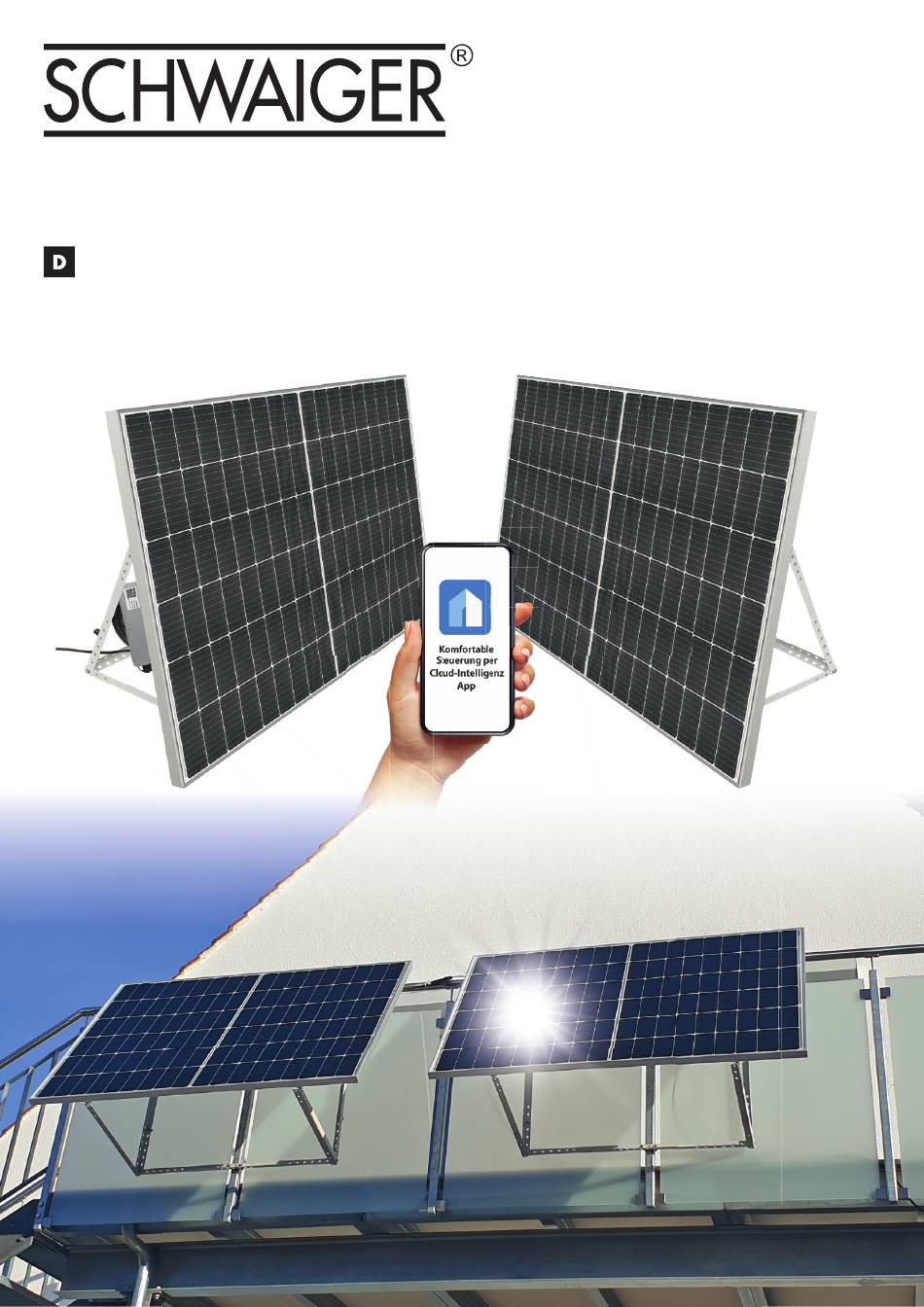

- Seite 1 SOKW0806 BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE KOMPAKTE SOLARANLAGE 800 WATT...
- Seite 2 Nach der Inbetriebnahme • Innerhalb eines Monats nach Inbetriebnahme der Anlage, müssen Sie diese in das Marktstammdatenregister eintragen. Den direkten Zugang finden Sie hier: https://www.marktstammdatenregister.de/MaStR • Gerne beraten wir Sie auch hierzu über unseren Support per mail an: hotline@schwaiger.de...
- Seite 3 • Achten Sie darauf, dass es nicht zu Personenschäden durch von der Anlage herabfallenden Teilen kommen kann. SCHWAIGER GmbH übernimmt keine Haftung für die Fachgerechte Installation der Anlage und ihrer Halterung. Insbesondere bei einer Anbringung im oder über dem öffentlichen Bereich.
- Seite 4 6. Zur Verwendung der App bitte befolgen Sie die Anleitung auf Seite 12. ACHTUNG! Wir halten unsere Bedienungsanleitung so aktuell wie möglich. Um sicherzugehen, dass Sie die neueste Version der Bedienungsanleitung verwenden, laden Sie sie bitte unter www.schwaiger.de > Service > Downloadbereich oder direkt über diesen QR-Code.
- Seite 5 BEDIENUNGSANLEITUNG MONTAGE HINWEIS Prüfen Sie vorab das Montagematerial auf die Vollständigkeit! HINWEIS Vor Ernstinbetriebnahme bitte kontrollieren, ob das Produkt Schäden aufweist. In diesen Fall das Produkt nicht verwenden! FRONTANSICHT Solarmodul Solarmodul Halterung Einbauposition der U-förmigen Halterung Einbauposition des Mikro-Wechselrichters Einbauposition der U-förmigen Halterung...
- Seite 6 BEDIENUNGSANLEITUNG Montagezubehör pro Panel Solarmodul Halterung Schrauben Lochung: (Winkelprofile) 13 mm U-förmige Halterungen Schrauben 4 Sets Innenmaß: 77 mm 5 Stück 50 mm ca. 1120 mm 12 Sets Gummistoßdämpfer 2 Stück 50 mm 2 Stück ca. 580 mm INFO: RÜCKANSICHT Montagezubehör Solarmodul finden Sie auf der...
- Seite 7 BEDIENUNGSANLEITUNG Schritt 1 Solarmodul Halterung mit M6*16 Schrauben/Muttern befestigen Schritt 2 Schrauben mit einem Schraubenschlüssel anziehen Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.
- Seite 8 BEDIENUNGSANLEITUNG Schritt 3 Befestigen Sie die Solarmodul Halterung und das Solarmodul mit den M6*16 Schrauben/Muttern Achten Sie auf einen symmetrischen Einbau Achten Sie auf die Nivellierung und legen Sie Pappe oder ähnliches auf den Boden, um zerkratzen zu verhindern Schritt 4 Solarmodul Halterung mit M6*16 Schrauben/Muttern befestigen Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.
- Seite 9 BEDIENUNGSANLEITUNG Schritt 5 Befestigen Sie das Solarmodul mit den U-förmigen Halterungen an der Reling. U-förmige Halterungen HINWEIS Zur Montage werden zwei Personen benötigt. Bitte sichern Sie das Modul gegen einen Absturz. HINWEIS Montieren Gummistoß- dämpfer entsprechend Ihrem Balkon- geländer, um es vor Beschädigungen zu schützen.
- Seite 10 BEDIENUNGSANLEITUNG Installationsschema für zwei Solarmodule Empfohlene Einbauposition des Mikrowechselrichters HINWEIS Montieren Sie die Gummistoßdämpfer entsprechend Ihrem Balkongeländer, um es vor Beschädigungen zu schützen. Montieren Sie die Gummistoßdämpfer entsprechend den tatsächlichen Gegebenheiten. HINWEIS Bitte bringen Sie vor Inbetriebnahme die Kommunikationsantenne am Wechselrichter an. Montage Formen: Anschlussgrafik: Senkrecht...
- Seite 11 Anschluss M25 Kabel zu Schuko- Stecker (5 m) LED-Indikationsleuchte QR-Code (Scan für die APP, siehe S.12) TECHNISCHE DATEN Modell SOKW0806 PV-Module 2x Monokristallines PV Modul (400-415 W) Monocrystalline Perc 182 x 91 mm Menge Zellen 2x 108 (6x18) Abmessung 2x 1722 x 1134 x 35 mm Front 3,2 mm gehärtetes Glas mit Antireflex Beschichtung...
- Seite 12 BEDIENUNGSANLEITUNG Eingangsparameter @ 120 V Maximale Eingangsleistung 2x 415 W Ausgangsspannungsmodus 120/230 V Automatische Wechsel PV-Leerlaufspannung 33-60 V DC Betriebsspannungsbereich 22-60 V Anlaufspannung 22-60 V Kurzschlussstrom 2x 18.0 A Maximaler Betriebsstrom 2x 16.0 A Ausgangsparameter @ 120 V @ 230 V Ausgangsspitzenleistung 800 Watt 800 Watt...
- Seite 13 BEDIENUNGSANLEITUNG 2. Eingabegeräte Wenn die APP in den QR-Code-Scan-Status wechselt, scannen Sie das QR-Code-Etikett auf dem Wechselrichtergehäuse (oben rechts). Zu die- sem Zeitpunkt liest die APP automatisch den Wechselrichtercode und WVC- 600 springt automatisch auf die Seite für die WiFi-Verbindung. Klicken Sie auf Model:Life SN:20210225 PK:20000513...
- Seite 14 BEDIENUNGSANLEITUNG CLOUD INTELLIGENCE APP INTELLIGENTES Iot-ÜBERWACHUNGSMODEM Die App kann auf jedem Smartphone oder Tablet (Android/iOS) verwendet werden. • CO-2-induzierte Umweltanalyse • Tägliche und gesamte Energieerzeugung in kWh • Tatsächliche DC-Eingangsspannung, Strom und Leistung • Tatsächliche AC-Ausgangsspannung, -Strom und -Leistung • Wechselrichter-Temperatur •...
- Seite 15 Name, Nachname, Straße Hausnr., PLZ Ort Ort, Datum Anschlussnutzer: Name, Nachname, Straße Hausnr., PLZ Ort Name, Vorname: ___________________________________________ Straße, Haus-Nr.: ___________________________________________ PLZ, Ort: ___________________________________________ Zählernummer: ___________________________________________ Ort, D Ort, Datum Anschlussnutzer: Anmeldung Photovoltaikanlage Anschlussnutzer: Name, Vorname: ___________________________________________ Name, Vorname: ___________________________________________ Sehr geehrte Damen und Herren, Straße, Haus-Nr.: ___________________________________________...
- Seite 17 SERVICEKARTE Abwicklungsformular für defekte Geräte Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Straße PLZ und Ort Telefon mit Vorwahl Modell: SOKW0806 Unterschrift des Käufers Service-Adresse: Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn Service-Hotline: +49 9101 702-299 Internet & Email: www.schwaiger.de...
- Seite 18 Fehlerangabe: Bitte beachten: • Die Garantie und Gewährleistung für den Wechselrichter beträgt 10 Jahre ab dem Kaufdatum. • Die Garantie und Gewährleistung für das Solar-Modul 15 Jahre ab dem Kaufdatum. • Bewahren Sie deshalb bitte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden.
- Seite 19 Installation, fehlerhafter Ausführung der Installationsarbeit, unsachgemäßem Betrieb sowie falscher Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen. • Die SCHWAIGER GmbH wird keinerlei Haftung für Schäden oder Folgeschäden aus der Verwendung oder Mon- tage der Solaranlage übernehmen. Örtliche Gegebenheiten und bauliche Voraussetzungen liegen außerhalb unseres Einflussbereichs, überprüfen Sie diese eingehend! Ziehen Sie gegebenenfalls entsprechende Fachleute...
- Seite 20 Downloadbereich, wo Sie die aktuelle Bedienungs- anleitung finden. www.schwaiger.de > Service > Downloadbereich Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes. HOTLINE +49 (09101) 702-299 (Mo - Fr 08:00 - 17:00 Uhr)
