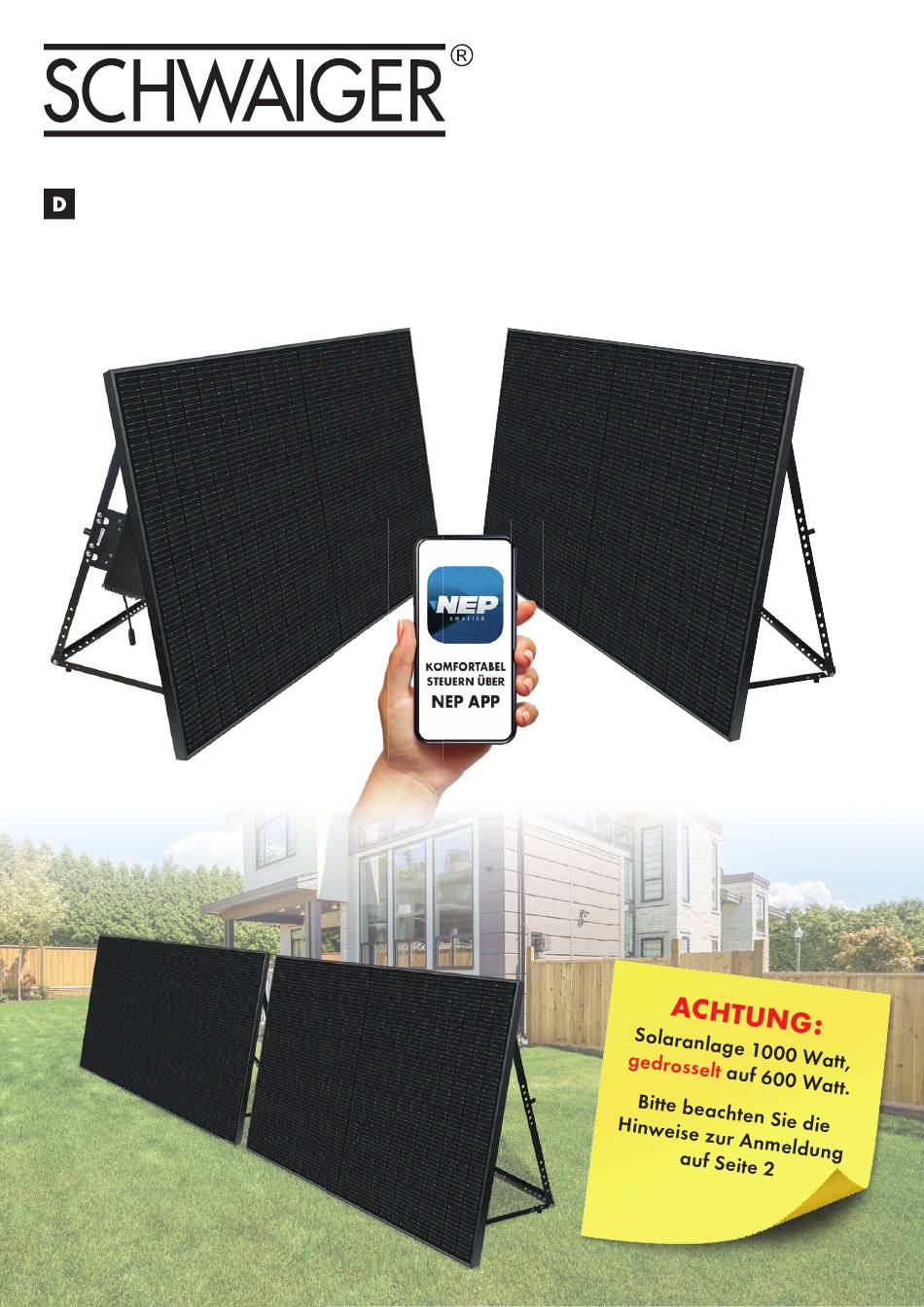

- Seite 1 SOKW6500 BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE KOMPAKTE SOLARANLAGE 2x 500 WATT, PANELE BIFACIAL...
- Seite 2 BEDIENUNGSANLEITUNG Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Produktes. Diese Bedienungsanleitung soll Ihnen beim Umgang und der Bedienung mit diesem Produkt helfen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nach- folgende Benutzer oder Besitzer weiter.
- Seite 3 Den direkten Zugang finden Sie hier: https://www.marktstammdatenregister.de/MaStR Nähere Informationen zum Ausfüllen finden Sie dort. Alle notwendigen Dokumente finden Sie unter https://download.schwaiger.de (siehe Rückseite dieser Bedienungsanleitung) • Gerne beraten wir Sie auch hierzu über unseren Support per mail an: helpdesk@schwaiger.de ALLGEMEINE SICHERHEITS- & WARTUNGSHINWEISE WARNUNG! •...
- Seite 4 6. Zur Verwendung der App bitte befolgen Sie die Anleitung auf Seite 13. ACHTUNG! Wir halten unsere Bedienungsanleitung so aktuell wie möglich. Um sicherzugehen, dass Sie die neueste Version der Bedienungsanleitung verwenden, laden Sie sie bitte unter www.schwaiger.de > Service > Downloadbereich oder direkt über diesen QR-Code:...
- Seite 5 BEDIENUNGSANLEITUNG MONTAGE HINWEIS Prüfen Sie vorab das Montagematerial auf die Vollständigkeit! HINWEIS Vor Erstinbetriebnahme bitte kontrollieren, ob das Produkt Schäden aufweist. In diesen Fall das Produkt nicht verwenden! Wenden Sie sich im Schadensfall an Ihren Händler. FRONTANSICHT Solarmodul Solarmodul Halterung Einbauposition der U-förmigen Halterung Einbauposition der...
- Seite 6 BEDIENUNGSANLEITUNG Montagezubehör pro Panel Solarmodul Halterung Schrauben Lochung: (Winkelprofile) 30 mm U-förmige Halterungen Schrauben 4 Sets Innenmaß: 67 mm 5 Stück 30 mm ca. 1126 mm 12 Sets Gummistoßdämpfer 2 Stück 30 mm 2 Stück ca. 400 mm INFO: RÜCKANSICHT Montagezubehör Solarmodul finden Sie auf der...
- Seite 7 BEDIENUNGSANLEITUNG Schritt 1 Solarmodul Halterung mit M8*20 Schrauben/Muttern befestigen Schritt 2 Schrauben mit einem Schraubenschlüssel anziehen Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.
- Seite 8 BEDIENUNGSANLEITUNG Schritt 3 Befestigen Sie die Solarmodul Halterung und das Solarmodul mit den M6*20 Schrauben/Muttern Achten Sie auf einen symmetrischen Einbau Achten Sie auf die Nivellierung und legen Sie Pappe oder ähnliches auf den Boden, um zerkratzen zu verhindern Schritt 4 Solarmodul Halterung mit M6*20 Schrauben/Muttern befestigen Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.
- Seite 9 BEDIENUNGSANLEITUNG Installationsschema für zwei Solarmodule Empfohlene Einbauposition des Mikrowechselrichters Montieren Sie die Gummistoßdämpfer entsprechend den tatsächlichen Gegebenheiten. HINWEIS Zur Montage werden zwei Personen benötigt. Bitte sichern Sie das Modul gegen einen Absturz. HINWEIS Montieren Sie die Gummistoßdämpfer entsprechend Ihrem Balkongeländer, um es vor Beschädigun- gen zu schützen.
- Seite 10 BEDIENUNGSANLEITUNG ANSCHLUSSGRAFIK: Wechselrichter WLAN- Solarmodule Antenne Anschluss Modul 1 5 m Anschluss- kabel Betteri Anschluss Modul 2 Typ BC01 – Schuko...
- Seite 11 BEDIENUNGSANLEITUNG WECHSELRICHTER: Befestigung Seriennummer (zur Einrichtung der App) WLAN- Antenne Panel 1 Panel 2 Output: Anschluss Betteri Anschluss BC01...
- Seite 12 BEDIENUNGSANLEITUNG TECHNISCHE DATEN Modell SOKW6500 PV-Module 2x Monokristallines PV Modul bifacial (500 Wp) Monocrystalline Perc Menge Zellen 2x 132 (6x22) Abmessung 2x 2094 × 1134 × 35 mm Front gehärtetes Sicherheitslas mit Antireflex Beschichtung, 2 mm Stärke Rückseite gehärtetes Sicherheitslas mit Antireflex Beschichtung, 2 mm Stärke...
- Seite 13 BEDIENUNGSANLEITUNG BEDIENUNG ÜBER DIE APP (Ist für die Inbetriebnahme der Anlage nicht notwendig) DOWNLOAD NEP APP Bitte verwenden Sie den QR-Code zum Scannen und Installieren der „NEP Viewer” Client-Anwendung. Systemversion: Android 5.0, IOS 9 und höher NEP VIEWER – APP INSTALLIEREN HINWEIS! Solarmodule müssen während der Installation Strom produzieren.
- Seite 14 BEDIENUNGSANLEITUNG Klicken Sie in der App auf „Anmelden” Geben Sie nun Ihre Daten ein und bestätigen Sie mit der Taste „Senden”. Merken Sie sich Ihr Passwort, dieses wird in Zukunft für die Anmeldung in der App benötigt. Drücken Sie nun unten auf das Symbol „Seite” und dann auf „+” Installateur Email: Ihre Emailadresse;...
- Seite 15 BEDIENUNGSANLEITUNG Konfiguration abgeschlossen: Jetzt taucht Ihre Anlage in den PV Liste auf. Um die aktuellen Daten zu sehen, klicken Sie auf die Anlage. WICHTIG! Bis die ersten Daten auftauchen, kann es bis zu 20 Minuten dauern. Sollten Sie die PV Anlage nicht in der Liste sehen, starten Sie die App neu.
- Seite 16 BEDIENUNGSANLEITUNG Die Installation ist durch fachkundige Personen durchzuführen. Sicherheits- hinweise bitte vor der Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten. Sicherheits- und Aufstellhinweise Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei be- stimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mög- liche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden: Verwenden Sie zum Reinigen ein trockenes weiches Tuch.
- Seite 17 Abwicklungsformular für defekte Geräte Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Straße PLZ und Ort Telefon mit Vorwahl E-Mail Adresse Modell: SOKW6500 Unterschrift des Käufers Service-Adresse: Service-Hotline: Schwaiger GmbH +49 9101 702-299 Würzburger Straße 17 90579 Langenzenn Internet & Email: www.schwaiger.de...
- Seite 18 Fehlerangabe: Bitte beachten: • Die Garantie und Gewährleistung beträgt 15 Jahre ab dem Kaufdatum. • Bewahren Sie deshalb bitte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden. Bei jeder Einsendung ist die Servicekarte vollständig ausgefüllt mit beizulegen. •...
- Seite 19 Installation, fehlerhafter Ausführung der Installationsarbeit, unsachgemäßem Betrieb sowie falscher Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen. • Die SCHWAIGER GmbH wird keinerlei Haftung für Schäden oder Folgeschäden aus der Verwendung oder Mon- tage der Solaranlage übernehmen. Örtliche Gegebenheiten und bauliche Voraussetzungen liegen außerhalb unseres Einflussbereichs, überprüfen Sie diese eingehend! Ziehen Sie gegebenenfalls entsprechende Fachleute...
- Seite 20 Downloadbereich, wo Sie die aktuelle Bedienungs- anleitung finden. www.schwaiger.de > Service > Downloadbereich Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes. HOTLINE (Technischer Support in deutscher Sprache) Montag bis Donnerstag: 08:00 - 17:00 Uhr Freitag: 08:00 - 14.30 Uhr...
