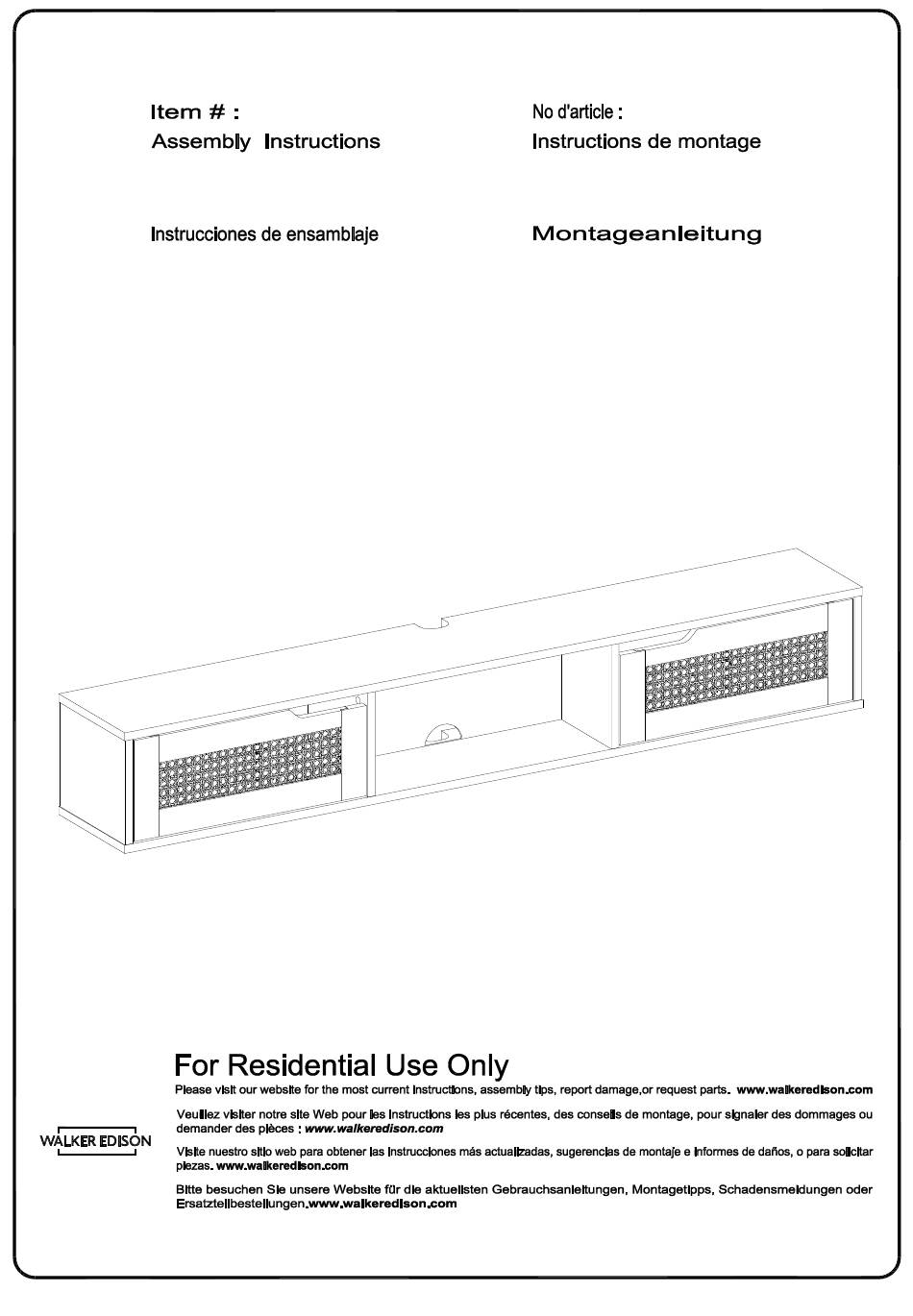

HAMMF2F HAMMF2F Ítem N.°: Artikel# : HAMMF2F HAMMF2F Revised 23/05/2023 (E) © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
(ESP) © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6
Lista de piezas © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Ø4x50mm Screw Tornillo Schraube Europe hinge Ø26mm Charnière Europe Bisagra de Europa Europa-Scharnier Ø4x14mm Screw Tornillo Schraube Ø4x14mm Screw Tornillo Schraube © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2023 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) ein, befestigen Sie dann die Nockenschraube (B) in das Teil (3,4,5,6) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Inserte la clavija de madera (A) en la parte (7) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (7) gemäß der Abbildung ein. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Befestigen Sie die Nockenschraube (B) ins Teil (1) durch den Kreuzschlitzschraubendreher von Philips und sichern den Türstopper (K) ans Teil (1) mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (7) in das Teil (3) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (7) in das Teil (4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (7) in das Teil (5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (7) in das Teil (6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Use el tornillo (D) para fijar la parte (2) a la parte (3,4,5,6) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (2) an das Teil (3,4,5,6) mit der Schraube (D) durch den Inbusschlüssel (E) gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (G) in das Teil (9,10) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Befestigen Sie das Europa-Scharnier (G) in das Teil (2) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung. Hinweis: Stellen Sie die Lücken auf der linken und rechten Seite der Tür gleichmäßig ein. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Insérez la pièce (11) dans la pièce (2) selon le schéma. (ESP) Inserte la parte (11) en la parte (2) según el diagrama. (DE) Setzen Sie das Teil (11) in das Teil (2) gemäß der Abbildung ein. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) in das Teil (3,4,5,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (7) in das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Placez l'autocollant (M) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (M) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (M) auf die Bohrungen gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Wand mit der Schraube (F) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.Hinweis: Ziehen Sie nicht die Schraube (F) fest an, bis die Montage abgeschlossen ist. Dies dient zur richtigen Montage die Baueinheit. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Befestigen Sie das Teil (8,12) an die Holzpfosten mit der Schraube (F) durch den Kreuzschlitzschraubendreher von Philips. Hinweis: Die Schrauben müssen direkt und dauerhaft in die Pfosten eingebaut werden. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
Accrochez la pièce (7) sur la pièce (8,12) selon le schéma. (ESP) Cuelgue la parte (7) en la parte (8,12) según el diagrama. (DE) Hängen Sie das Teil (7) auf das Teil (8,12) gemäß der Abbildung. © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Step 17 Final Assembly Walker Edison ® © Copyright 2023 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
