H
Hot water
Heißwasser
D
Die Installation muss in Übereinstimmung mit den geltenden Installations-
regeln, Gesetzen und Vorschriften durchgeführt werden. Vor Inbetriebnah-
me der Anlage muss die Wassertemperatur kontrolliert werden um das
Risiko von Legionellenwachstum und Verbrennungen zu verhindern. Das
Ventil darf niemals unter Druck demontiert werden.
45
70
1
2

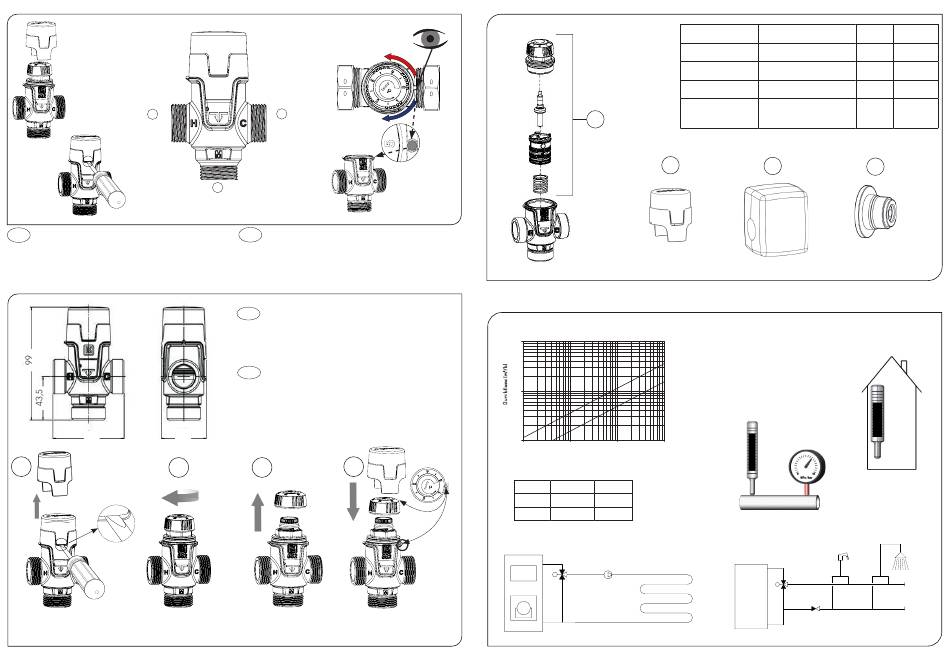

1. Die Kappe entfernen
2. Den Stellknopf bis zum
1. Remove the cap
Anschlag drehen
2. Turn the knob to the stop
C
Cold water
Kaltwasser
M
Mixed water
Warmwasser
GB
The installation must be performed in accordance with applicable instal-
lation rules, laws and regulations. Before operating the system, the tap
water temperature must be checked to prevent risks of legionella growth
and burns. Never dismantle the valve under pressure.
D
!
Kalkhaltiges Wasser kann durch Ablagerungen zu Funktionsstörung-
en führen. Durch Reinigen des Messingkörpers, oder Austausch des
Thermostatelements, werden die Funktionen des Ventils in der Regel
wiederhergestellt.
!! Achtung !! Das Ventil muss vor dem Öffnen drucklos gemacht wer-
den, es herrscht Verbrühungsgefahr.
GB
!
Limescale water can lead to malfunctions due to deposits. Cleaning
the brass body or replacing the thermostat element will usually the
valve´s functions.
!! Danger !! The valve must be depressurized before opening; there
is a risk of scalding.
4
3
3. Den Stellknopf
4. Die 0-Position auf dem Stellknopf
entfernen
bei dem Punkt positionieren.
3. Remove the knob
4. Place the 0-position on the knob
by the dot.
1
10,0
1,0
0,1
0,1
1,0
10,0
D D r r u u c c k k a a b b f f a a l l l l ( ( k k P P a a ) )
0
Kvs
Haushalte
Duschen
1,3-1,6
1-2
2-3
3,5-4,2
3-6
4-7
Art. Nr. I Art. no. Artikel I Article
YCO095403
Ersatzkit I Spare kit
YCO187208
Kappe I Cap
CBWMSD25
Isolierung I Insulation
Rückschlagventil I
YCO187223
Check valve
2
3
Umgebungstemp.
K K v v s s ( ( m m ³ ³ / / h h ) )
Ambient temp.
+5 - +60°C
3,5
Mediumtemp.:
1,5
+5 - +95°C
Druck/Pressure:
1.0 - 10.0 MPa/bar
+95 °C
1.0/10
100,0
+5 °C
MPa/bar
°C
Position
35 - 65
1
2
3
4
4
+60 °C
+5 °C
