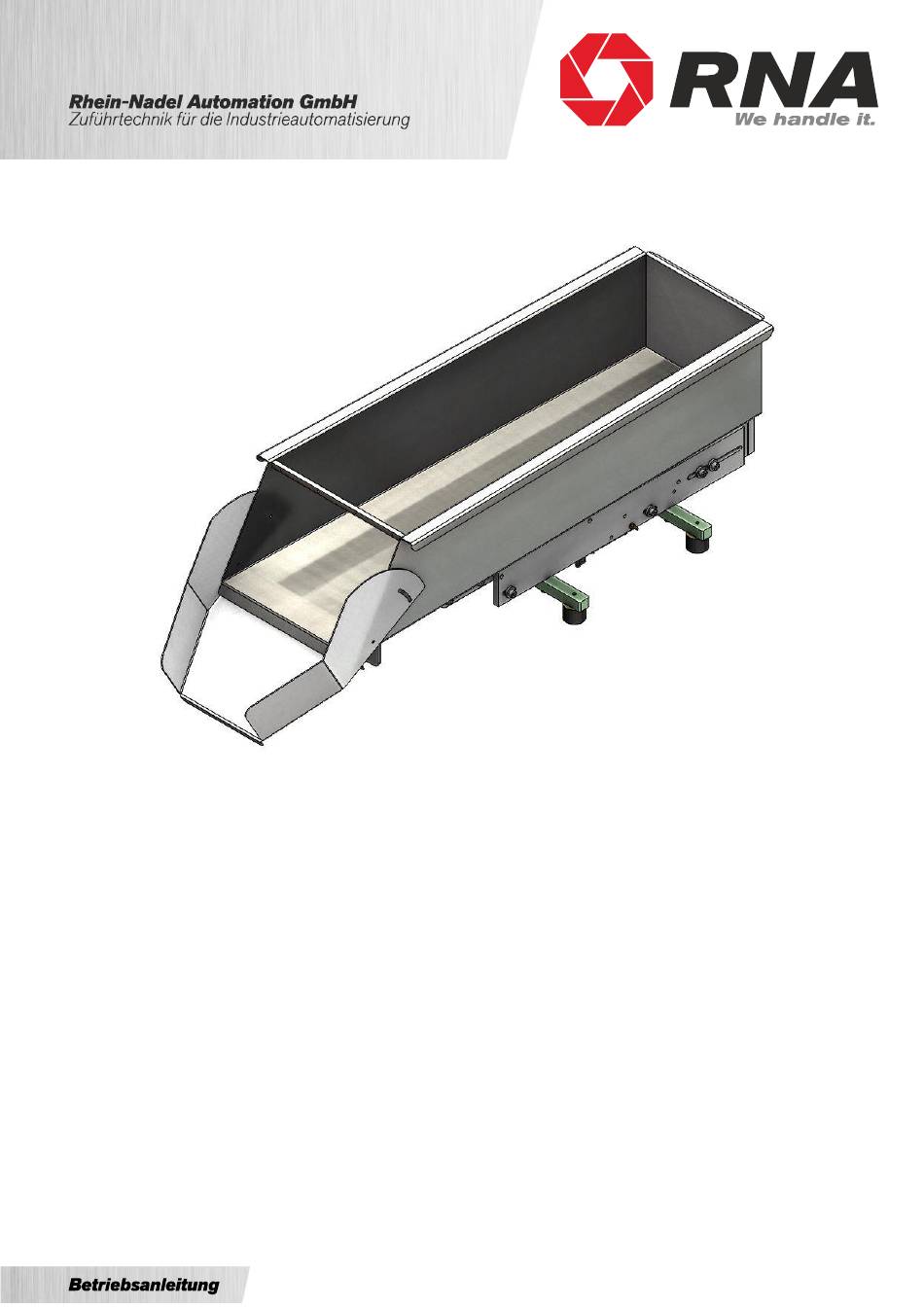

- Seite 1 Montage und Betriebsanleitung Vibrationsbunker Typ BV Typ BVL...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..........................4 1.1. Steckerbelegung ......................... 4 Sicherheitshinweise ....................... 7 2.1. Geltende Richtlinien und Normen ..................8 Transport und Montage ......................9 3.1. Transport ..........................9 3.1.1. Transport ab Werk ......................9 3.1.2. Innerbetrieblicher Transport ..................9 3.2. Montage ..........................9 Inbetriebnahme ........................ - Seite 3 Einbauerklärung (nach Anhang IIB der Maschinenrichtlinie) Wir, Firma Rhein-Nadel Automation GmbH Reichsweg 19-23 52068 Aachen Deutschland erklären in alleiniger Verantwortung, dass in Bezug auf das Produkt: Vibrationsbunker Maschinenbezeichnung: (Funktion) Typenbezeichnung: BV(L) 10865660 0001 – 2500000 0001 Seriennummer alle relevanten grundlegenden Sicherheits- und Gesundheitsschutzanforderungen der Richtlinie 2006/42/EG bis zu den Schnittstellen eingehalten sind.
-
Seite 4: Allgemeines
3 + 4 eingebaut werden. Hinweis Alle in der Tabelle aufgelisteten Linearförderer sind nur in Verbindung mit einem RNA - Steuerge- rät an einer Netzspannung von 230 V / 50 Hz zu betrieben. Sonderspannungen und -frequenzen siehe separates Datenblatt. - Seite 5 BV 8 BV 15 BV 30 BV 60 BV 100 BV 150 BV 200 Füllvolumen 15 l 30 l 60 l 100 l 150 l 200 l Füllgewicht 30 kg 30 kg 35 kg 100 kg* 150 kg* 200 kg*...
- Seite 6 Abb.: BVL5 bis BVL 50 Abb.: BVL3 Abb.: BVL100 BVL 3 BVL 5 BVL 15 BVL 25 BVL 50 BVL 100 Füllvolumen 3,5 L 15 L 25 L 50 L 100 L Füllgewicht 15 kg 15 kg 20 kg 25 kg 50 kg 50 kg SLL 804-1000...
-
Seite 7: Sicherheitshinweise
Ausführungen Standardausführung: Bunkerwanne aus V2A (1.4301) Nennspannung 200 V / 50 Hz Werksabstimmung für das angegebene Füllgewicht * Beim BVL 100 incl. einstellbarer Schütte, glasperlengestrahlt Sonderausführung: Bunkerwanne mit Polyurethan, Metaline oder PX beschichtet Sonderspannungen (110V/ 50-60 Hz; 220V/ 50-60Hz) Zubehör: Steuergeräte Füllstandsüberwachung Unterbauten... -
Seite 8: Geltende Richtlinien Und Normen
Auf den Bunker dürfen keine zusätzlichen Lasten einwirken außer dem Transportgut, für das der spezielle Typ ausgelegt ist. Achtung Das Außerkraftsetzen von Sicherheitseinrichtungen ist strengstens untersagt! Anforderungen an den Benutzer • Bei allen Arbeiten (Betrieb, Wartung, Reparatur usw.) müssen die in der Betriebsanleitung enthaltenen Hinweise beachtet werden. -
Seite 9: Transport Und Montage
3. Transport und Montage 3.1. Transport 3.1.1. Transport ab Werk Die Linearfördererwerden ab Werk in einer Kiste oder Verschlag geliefert. 3.1.2. Innerbetrieblicher Transport Das Gewicht des Vibrationsbunker abhängig von den Abmessungen und der Leistung. Das Gewicht ihrer speziellen Ausführung entnehmen Sie bitte den Frachtpapieren. Achtung Kontrollieren Sie beim Auspacken alle Schutzvorrichtungen. -
Seite 10: Inbetriebnahme
Stellen Sie sicher, dass der Bunker im Betrieb andere Geräte nicht berühren kann. Weitere Einzelheiten zum Steuergerät (Bohrplan etc.) entnehmen Sie bitte der separat mitgelieferten Be- triebsanleitung des Steuergerätes. Achtung Der Vibrationsbunker ist zur Komplettierung / Integration in eine Gesamtanlage vorgesehen. Erst nach der sicherheitsgerechten Komplettierung / Integration seitens des Betreibers darf die Ma- schine betrieben werden. -
Seite 11: Ersatzteilhaltung Und Kundendienst
6. Ersatzteilhaltung und Kundendienst Eine Übersicht über die lieferbaren Ersatzteile entnehmen Sie bitte dem separaten Ersatzteilblatt. Um eine schnelle und fehlerfreie Bearbeitung der Bestellung zu gewährleisten, geben Sie bitte immer Gerä- tetyp (siehe Typenschild), benötigte Stückzahl, Ersatzteilbezeichnung und Ersatzteilnummer an. Eine Übersicht über die Service- Adressen finden Sie auf der hinteren Umschlagseite. - Seite 12 Hauptniederlassung Rhein-Nadel Automation GmbH Reichsweg 19-23 D-52068 Aachen Tel.: +49 (0)241-5109-0 E-Mail: vertrieb@RNA.de www.RNA.de Weitere Produktionsstandorte Weitere Unternehmen der RNA-Gruppe: der RNA-Gruppe: Außenwerk Lüdenscheid PSA Zuführtechnik GmbH Rhein-Nadel Automation GmbH Steinäckerstraße 7 Nottebohmstraße 57 D-74549 Wolpertshausen D-58511 Lüdenscheid Tel.: +49 (0)7904-94336-0 Tel.: +49 (0)2351-41744...
