ritto 1/1/8 8174/00 Bedienungsanleitung Seite 22

S01:INT
FE
5
1 2 3 4 6 7 8
a2 a1 b1 b2
nicht beschaltet

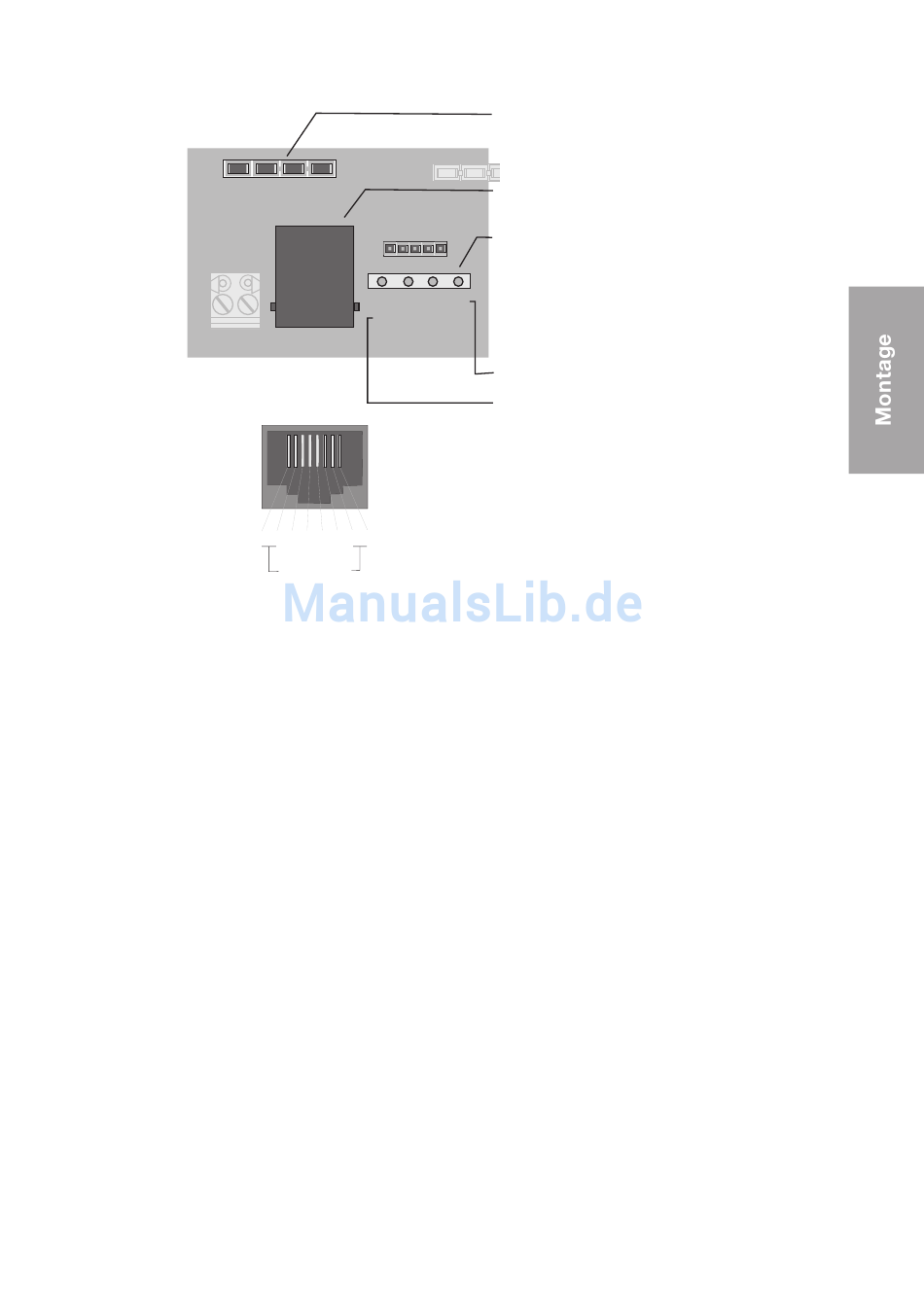

Bild 11: ISDN-Anschluß 1
Brücke für die Umschaltung
gesteckt: Interner ISDN-Anschluß
offen:
ISDN-Anschlußbuchse
für den internen ISDN-Anschluß
ISDN-Anschlußklemmenblock
für den internen und externen ISDN-Anschluß.
ISDN-Anschlußklemmenblock abgezogen
a2 a1 b1 b2
a1 a2 b2 b1
S01:INT / EXT
Belegung für S01: Interner ISDN Anschluß 1
Belegung für S01: Externer ISDN Anschluß 1
17
Externer ISDN-Anschluß
