Mayr ROBA topstop 899.3 Serie Einbau- Und Betriebsanleitung

Einbau- und Betriebsanleitung (Kurzanleitung) für
® ®
ROBA -topstop
Größe 120 – 200
Montage Motor an Bremse
1) Kontrolle ob Klemmschrauben (Zylinderschraube Pos. 4) in
Spannringnabe (3) gelöst sind.
2) Spannringnabe (3) mit eingelegtem Zahnkranz (5) auf Mo-
torwelle schieben und durch axiales Verschieben auf das
Montagemaß Y bzw. Y nach Tabelle 1 einstellen.
1 2
Als fixer Anschlag wird ein abgestimmter Distanzring (nicht
im Lieferumfang) empfohlen.
Mindestwellenlänge "X" nach Tabelle 1
beachten.
3) Zylinderschrauben (4) mittels Drehmomentschlüssel gleich-
mäßig und der Reihe nach in mehreren Umläufen auf das
in Tabelle 1 angegebene Drehmoment anziehen.
4) Montagemaß Y bzw. Y nach Tabelle 1 kontrollieren und
1 2
gegebenenfalls wieder korrigieren.
5) Bremse und Motor zueinander in Position bringen und vor-
sichtig zusammenschieben.
Gegebenenfalls Motorwelle leicht verdrehen (bei Bremsmo-
toren ⇒ Bremse lüften), damit die Klauen der Spannringna-
be (3) in den Zahnkranz (5) eingeführt werden können.
Keine Gewaltanwendung.
Gegebenenfalls die Bremse lüften (bestromen), wenn der
Motor nicht leicht in die Zentrierung gefügt werden kann.
Der Motor kann dann beim Fügen radial leicht bewegt wer-
den.
6) Bremse und Motor mittels vier kundenseitiger Zylinder-
schrauben (8) miteinander auf Anzugsmoment nach
Tabelle 1 verschrauben.

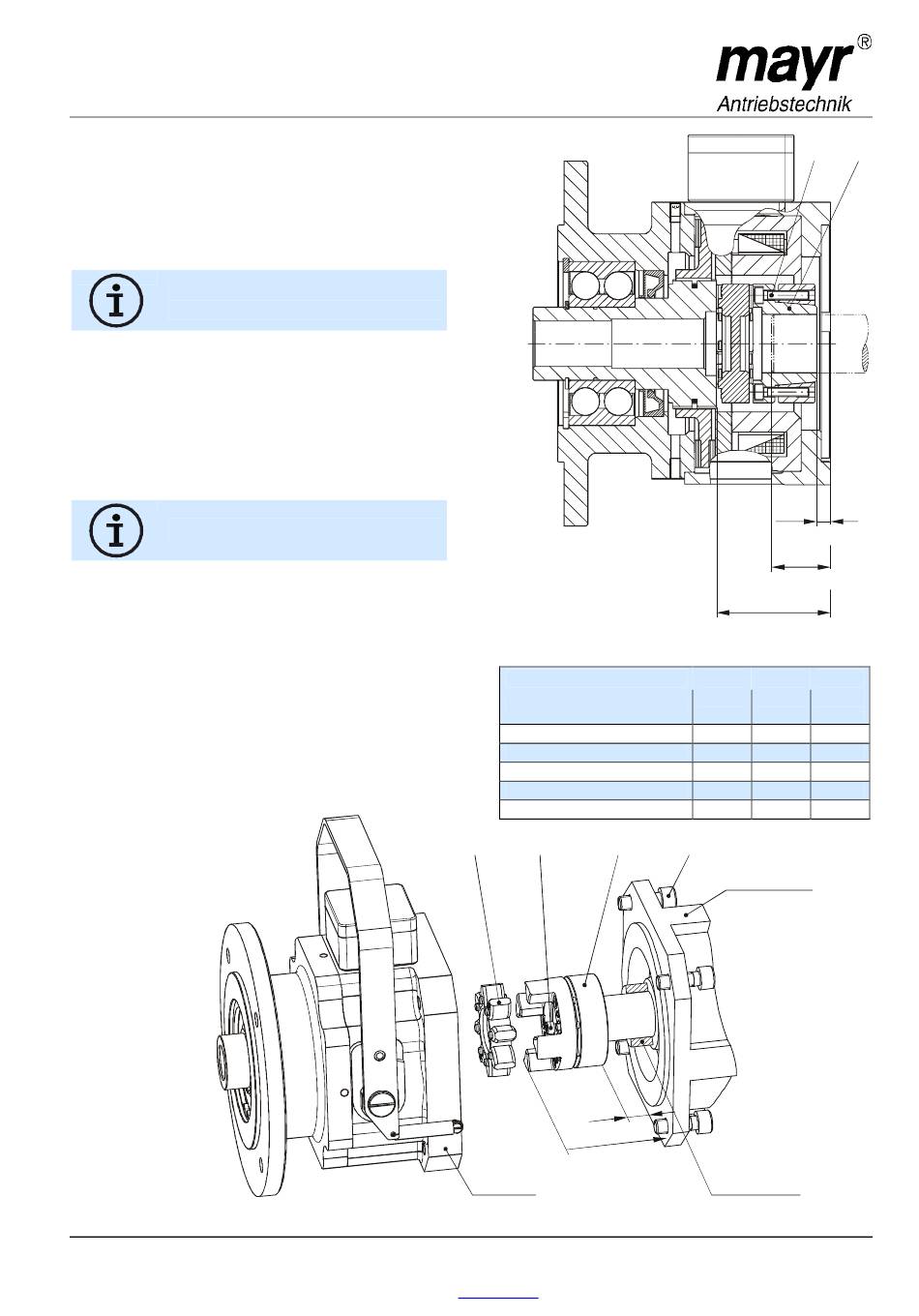

Bild 2
Chr. Mayr GmbH + Co. KG
Eichenstraße 1
D-87665 Mauerstetten
Germany
Type 899.3 _ 2. _ _
für STÖBER-Bremsmodul MB2_, MB3_, MB4_
Tel.: 08341/804-0
Fax: 08341/804-421
http://www.mayr.de
E-Mail:
ID 442358.00 Ausgabe 28.03.2011
Bild 1
Tabelle 1: Technische Daten
® ®
ROBA -topstop Bremse
Maß "X"
Maß "Y "
1
Maß "Y "
2
Anzugsmoment Pos. 4
Anzugsmoment Pos. 8
5 4 3
Y
1
Y
2
Bremse
info@mayr.de
4
Y
1
Montagemaß
X
Mindestwellenlänge
W
Montagemaß
Größe
120 150
(MB2_) (MB3_) (MB4_)
[mm] 35 38
[mm] 10 7,5
[mm] 56 60
[Nm] 6 6
[Nm] 24 48
8
Servomotor
Distanzring
E085 03 013 001 470
Blatt 1 von 2
31/01/2011 TK/RW
3
200
45
5
71
10
83
