Stellen Sie sicher, dass die Fadenspule gut in ihrem Gehäuse sitzt, die Feder unter der
Spule liegt und die Fadenenden durch die beiden Löcher nach außen geführt sind.
Ersetzen des Nylonfadens
•
Schalten Sie das Gerät aus.
•
Legen Sie das Gerät so ab, dass die Spule nach oben zeigt.
■
Öffnen Sie durch Drehen des Verschlusskopfes die Fadenspule.
■
Längen Sie den neuen Schneidefaden auf 4,5 Meter ab und wickeln Sie ihn fest (im
Uhrzeigersinn) um die Spule. Trennen Sie überschüssigen Faden ab.
•
Klemmen Sie die Fadenenden fest, nachdem Sie die Spule umwickelt haben.
•
Führen Sie die beiden Fadenenden in die Einkerbung der äußeren
Spulenkomponente.
•
Drücken Sie die beiden Spulenteile wieder zusammen und verschließen Sie diese
durch entgegengesetztes Drehen.
Alternativ können Sie natürlich auch eine neue Spule einsetzen.

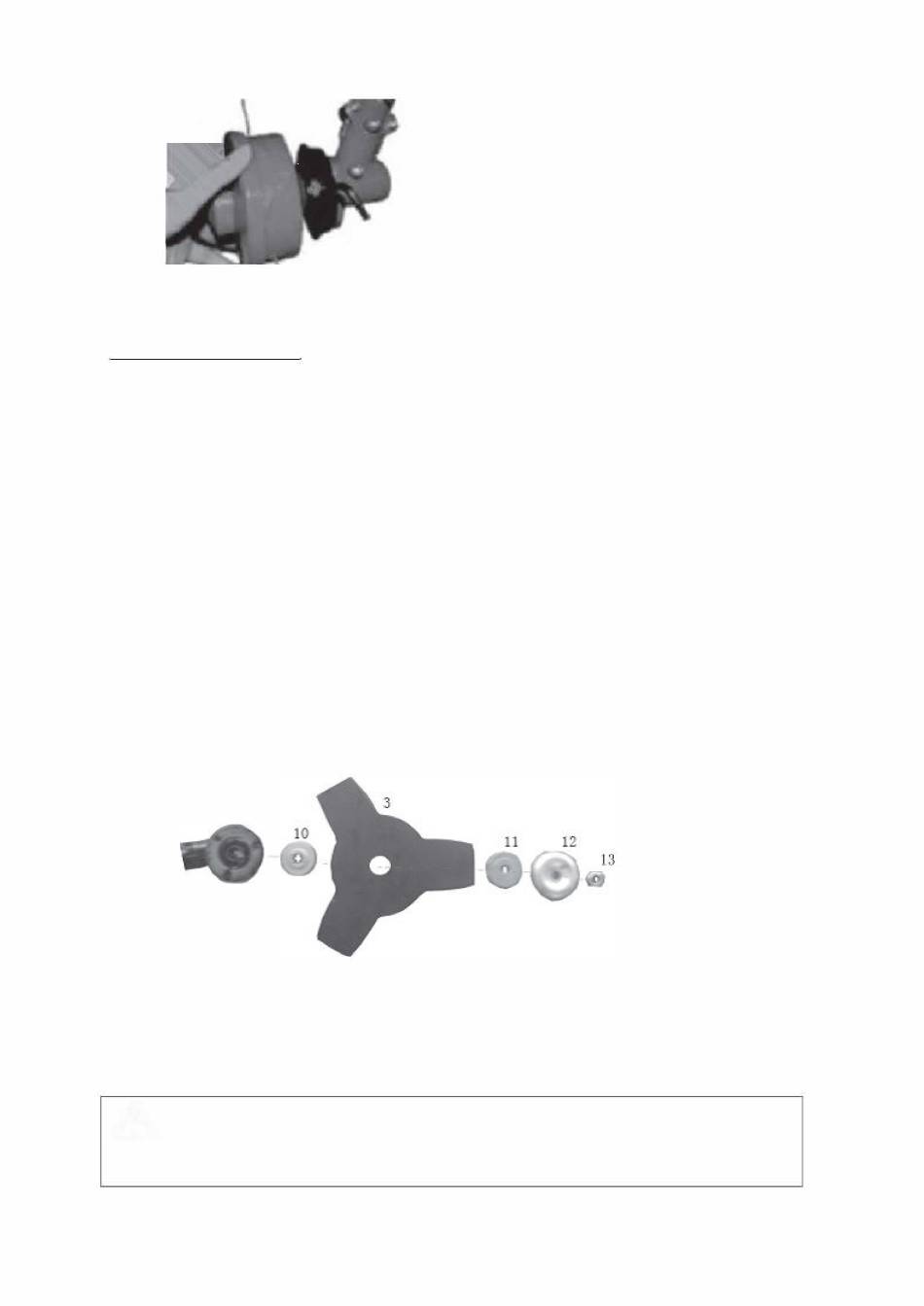

Zusammenbau des Freischneiders

3. 1.4.3
■
Blockieren Sie die Getriebewelle, indem Sie einen Inbusschlüssel in das Loch am
Flansch über dem Getriebe einführen (siehe Zusammenbau des Rasentrimmers).
•
Lösen Sie die Fadenspule im Uhrzeigersinn.
•
Setzen Sie die untere Abstandsscheibe{IO) und die Schneideklinge (3) auf das
Winkelgetriebe. Achten Sie darauf, dass der markierte Bereich der Schneideklinge auf
der unteren Abstandsscheibe(Flanschunterlage)sauber aufliegt.
•
Legen Sie die obere Flanschbeilage (11) und die Flanschabdeckung (12) wieder auf.
Stellen Sie sicher, dass diese mit der hohlen Seite der Schneideklinge aufliegt.
•
Schrauben Sie zuletzt die Flanschmutter fest.
■
Falls nicht montiert, setzen Sie nun die Schutzabdeckung auf. (s. Zusammenbau
Rasentrimmer).
&warnhinweis
Achten Sie stets darauf, dass das Gerät richtig montiert ist. Damit sich Schrauben und
Muttern nicht lösen, ziehen Sie diese fest an.
.
