Freischneider/ Rasentrimmer; Bestandteile Und Bedienelemente - Craftfull 3In1 Multitool Original Bedienungsanleitung

Originalbedienungsanleitung - Craftfull 3in1 - Multifunktionswerkzeug mit 52cc Benzin-Motor

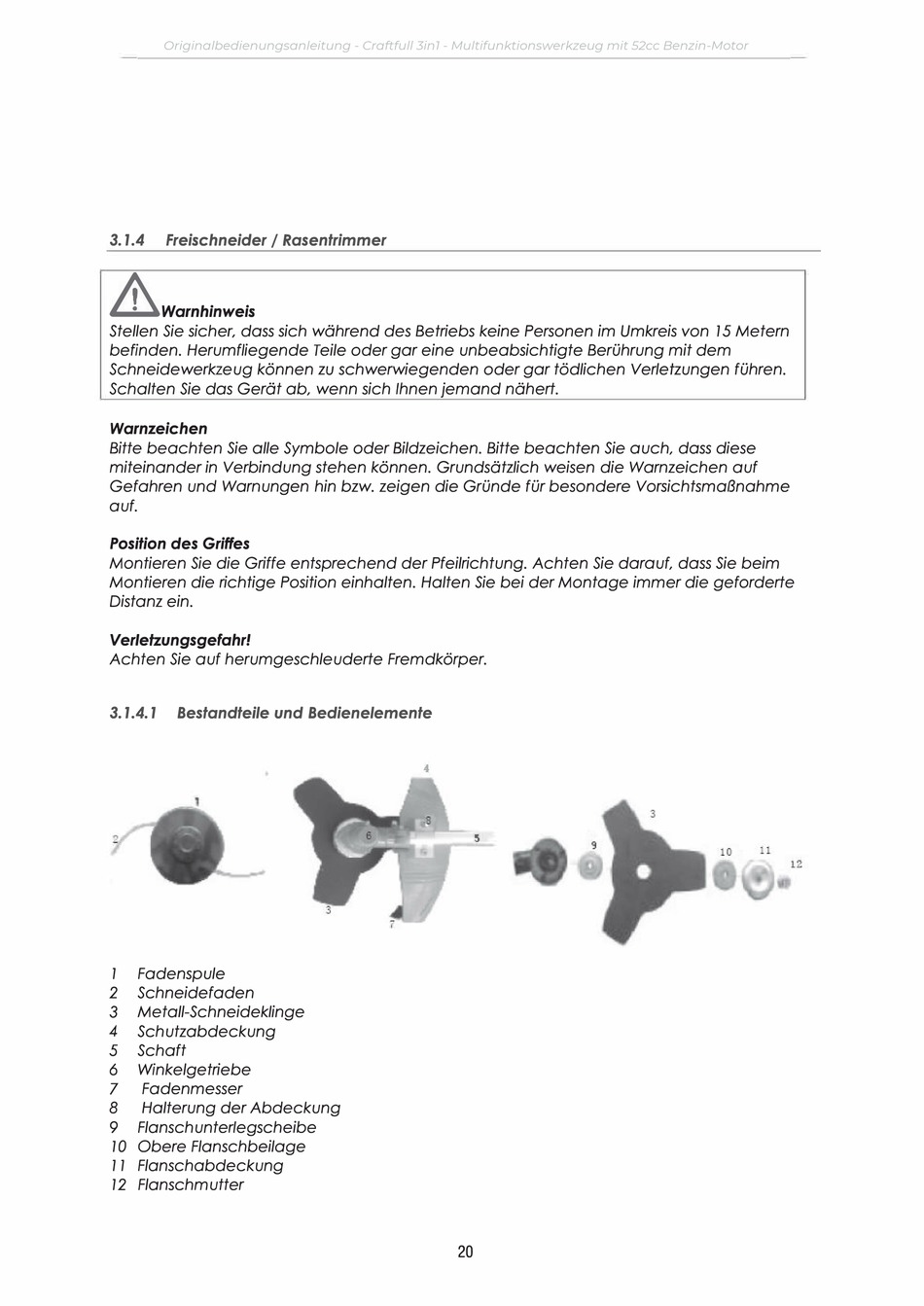

3. 1.4 Freischneider Rasentrimmer
/
&warnhinweis
Stellen Sie sicher, dass sich während des Betriebs keine Personen im Umkreis von 15 Metern
befinden. Herumfliegende Teile oder gar eine unbeabsichtigte Berührung mit dem
Schneidewerkzeug können
Schalten Sie das Gerät ab, wenn sich Ihnen jemand nähert.
Warnzeichen
Bitte beachten Sie alle Symbole oder Bildzeichen. Bitte beachten Sie auch, dass diese
miteinander in Verbindung stehen können. Grundsätzlich weisen die Warnzeichen auf
Gefahren und Warnungen hin bzw. zeigen die Gründe für besondere Vorsichtsmaßnahme
auf.
Position des Griffes
Montieren Sie die Griffe entsprechend der Pfeilrichtung. Achten Sie darauf, dass Sie beim
Montieren die richtige Position einhalten. Halten Sie bei der Montage immer die geforderte
Distanz ein.
Verletzungsgefahr!
Achten Sie auf herumgeschleuderte Fremdkörper.
3. 1.4. 1

Bestandteile und Bedienelemente

1 Fadenspule
2 Schneidefaden
3 Metall-Schneideklinge
4 Schutzabdeckung
5 Schaft
6
Winkelgetriebe
7
Fadenmesser
8 Halterung der Abdeckung
9
Flanschunterlegscheibe
10 Obere Flanschbeilage
11 Flanschabdeckung
12 Flanschmutter
zu
schwerwiegenden oder gar tödlichen Verletzungen führen.
4
5
20
12
