BetrieBSAnLeitunG Für
MASter SLAVe - SteckDoSenLeiSte
Allgemeine Hinweise
Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch. Sie ist Bestandteil des Produktes und enthält
wichtige Hinweise zur Benutzung. Bewahren Sie dieses Dokument auf. Die Montage und Demontage des Produktgehäu-
ses darf nur durch ausgebildetes Fachpersonal erfolgen!
Sicherheitshinweise
Beschreibung und Funktion

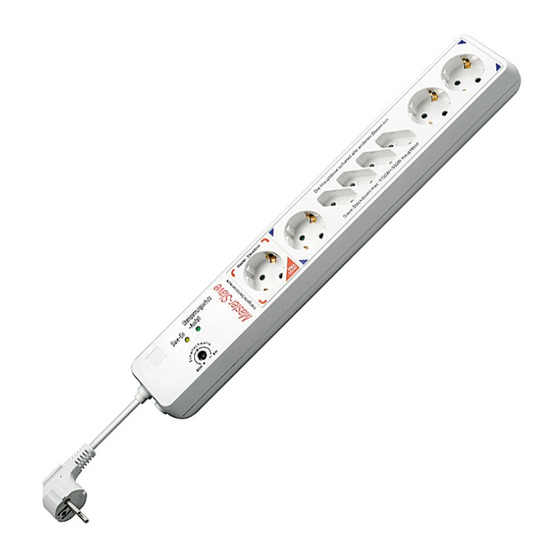

Dieses Produkt ist eine Master Slave-Steckdosenleiste und dient dazu, die angeschlossenen Slave-Geräte automatisch durch
Unterbrechung der Stromzufuhr an- bzw. abzuschalten, wenn das Master-Gerät ein- oder ausgeschaltet wird.

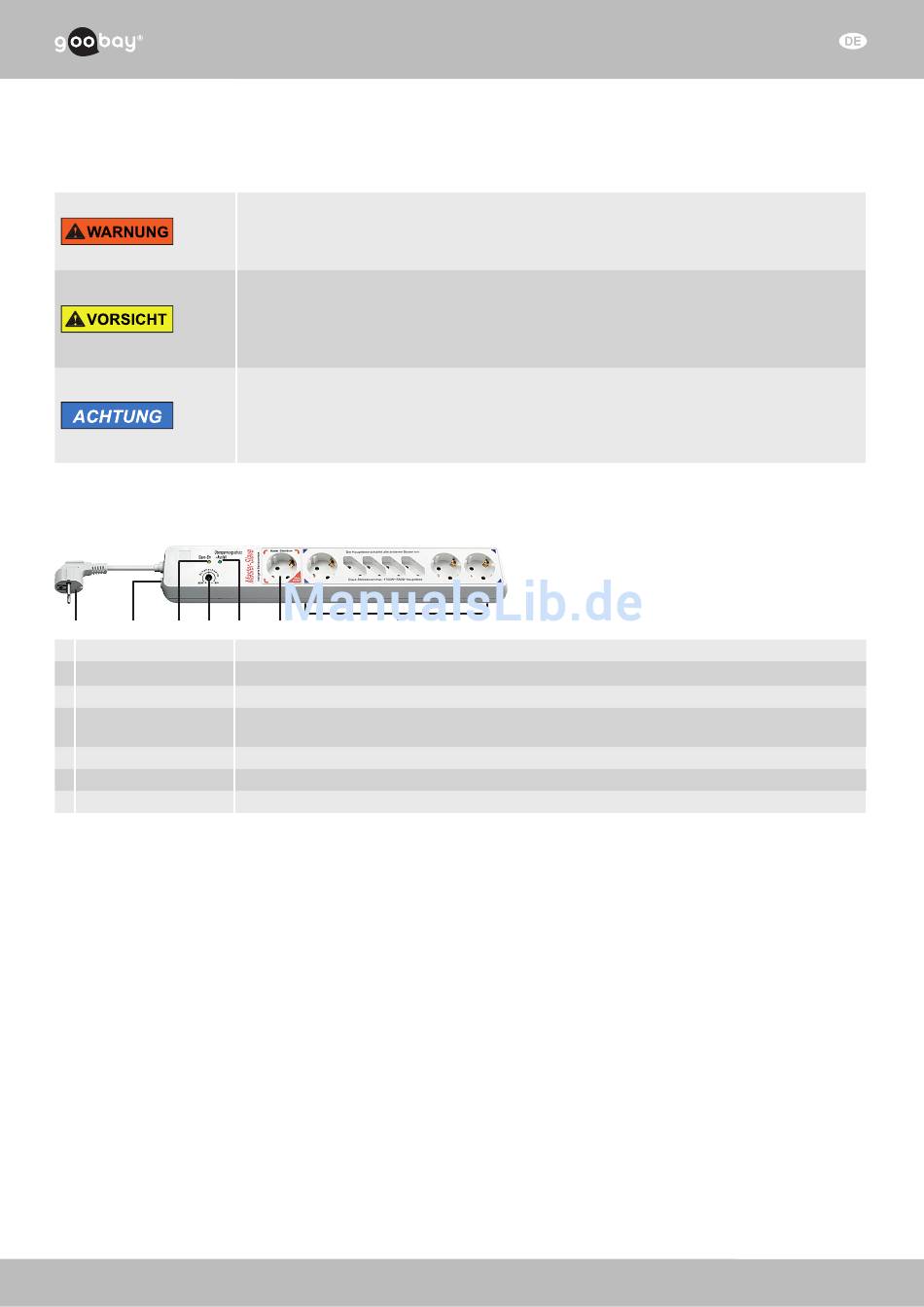

1 2 3 4
1 Netzstecker
2 Rückstelltaste
3 Slave-Ein-LED
4 Schaltschwelle
5 Überspannungsschutz-LED
6 Master-Steckdose
7 Slave-Steckdosen
Vorbereitung
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.
>> Technische Daten aller zu verwendenden Geräte und Produkte vergleichen und Kompatibilität sicherstellen.
Anschluss
1. Stecken Sie den Netzstecker in eine gut zugängliche 230V~ 50Hz Steckdose.
2. Schließen Sie das Master-Gerät an die Master-Steckdose an (max. 550W).
3. Schließen Sie die Slave-Geräte an die Slave-Steckdosen an (max. 1700W).
Bedienung
Einstellen: 1. Erhöhen Sie die Schaltschwelle kontinuierlich bei eingeschaltetem Master-Gerät, bis die angeschlossenen
Slave- Geräte ein- und ausgeschaltet werden können.
2. Merken oder notieren Sie sich diese Reglerposition 1.
3. Erhöhen Sie die Schaltschwelle kontinuierlich weiter bei ausgeschaltetem Master-Gerät, bis die angeschlos-
senen Slave- Geräte ein- und ausgeschaltet werden können.
4. Merken oder notieren Sie sich diese Reglerposition 2.
5. Stellen Sie die Schaltschwelle nun mittig zwischen Reglerposition 1 und 2 ein. Stellen Sie die Schaltschwelle
alternativ mittig ein.
Kontrollieren: 1. Der Überspannungsschutz muss eingeschaltet sein. Die Überspannungsschutz-LED leuchtet grün.
2. Bei eingeschalteten Slave-Geräten leuchtet die Slave-Ein-LED.
Lebensgefahr durch Stromschlag
>> Kontakt mit Netzspannungen vermeiden.
>> Spannungsfrei nur bei gezogenem Stecker.
Verletzungsgefahr durch Stolpern und Sturz!
>> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.
Verletzungsgefahr durch Schneiden
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Gefahr durch Selbsteingriffe und Zweckentfremdung
>> Produkt, P roduktteile und Zubehör nicht ändern oder modifizieren!
>> Nicht hintereinander stecken.
>> Nicht abgedeckt betreiben.
5 6 7
230V~ 50Hz
setzt die Steckdosenleiste auf Werkseinstellung zurück.
Die Stromversorgung für Slave-Geräte ist aktiv.
bestimmt, ab welcher Slave-Last zwischen 8-80W die Slave-Steckdosen bei Einschalten des Master-Geräts eingeschaltet
werden.
leuchtet grün bei aktivem oder nicht bei inaktivem Überspannungsschutz.
Anschluss für Hauptgerät, welches die Stromversorgung der Slave-Geräte bestimmt.
werden durch Einschalten des Hauptgerätes je nach eingestellter Schaltschwelle eingeschaltet.
