2.2 Beschreibung der Komponenten

2.2.1 Antenne

Die Antenne dient zum Empfangen (bei der X2-Serie auch zum Senden) von Daten. Das Einklemmen
der Antenne in Kofferdeckeln (o.ä.) kann sehr leicht zu Beschädigungen führen und sollte daher auf
jeden Fall vermieden werden. Bitte kontrollieren Sie daher beim Lagern des RX-1K in Behältern
immer, dass die Antenne nicht eingeklemmt wird.

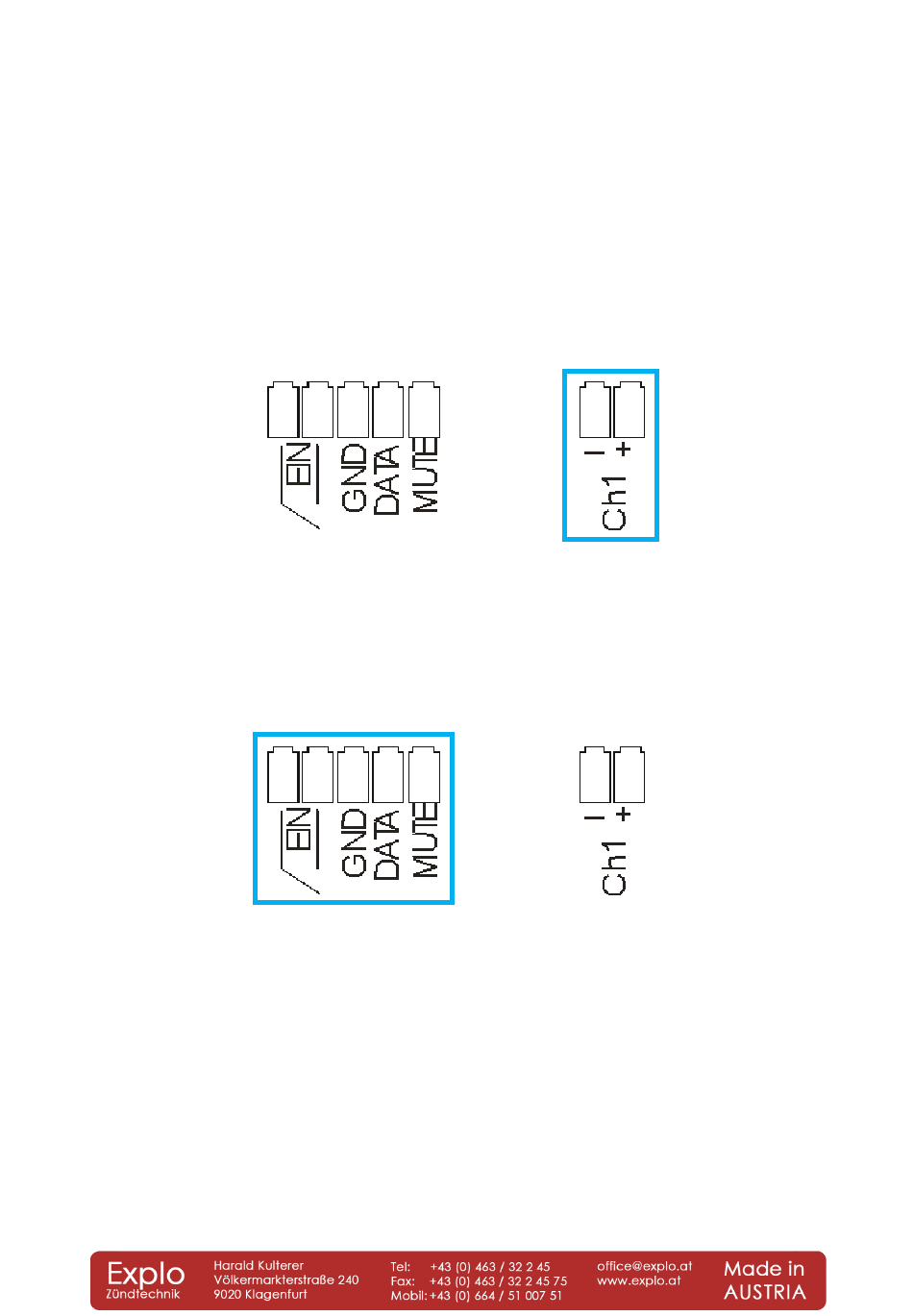

2.2.2 Buchse für Zünder
Der 2polige Klemmenblock (schwarz mit Druckfreigabe oder grün mit Schraubklemmen) dient zum
Anbringen des Zünders an die 2polige Buchse des RX-1K.
5

2.2.3 Buchse zum Einschalten und Programmieren

1 2 3 4 5
Die 5polige Buchse des RX-1K dient zum Einschalten und Programmieren des Gerätes und zum
Versorgen mit einem externen Akku. Zum Einschalten des Gerätes müssen Pin 1 und Pin 2 (siehe Bild
oben) miteinander verbunden werden. Hierfür dient der im Lieferumfang enthaltene 2polige
Klemmenblock mit der Kabelverbindung.
Zum Programmieren mit der Steppersoftware wird bei der V1 Version ein Stepperkabel mit
Programmieradapter (für RX-5K und RX-1K Empfänger) verwendet, bei der X2 Version kann
stattdessen ein Bootloaderkabel mit Aufsatz für RX-1K Empfänger verwendet werden.
Die externe Versorgung kann über Pin 2 (Plus) und Pin 3 (Minus) erfolgen. Das Gerät darf maximal
mit 12VDC Batterien versorgt werden (mindestens 9VDC), die Polarität muss unbedingt beachtet
werden. Wichtig: Das Gerät schaltet sich ein, wenn es extern versorgt wird.
