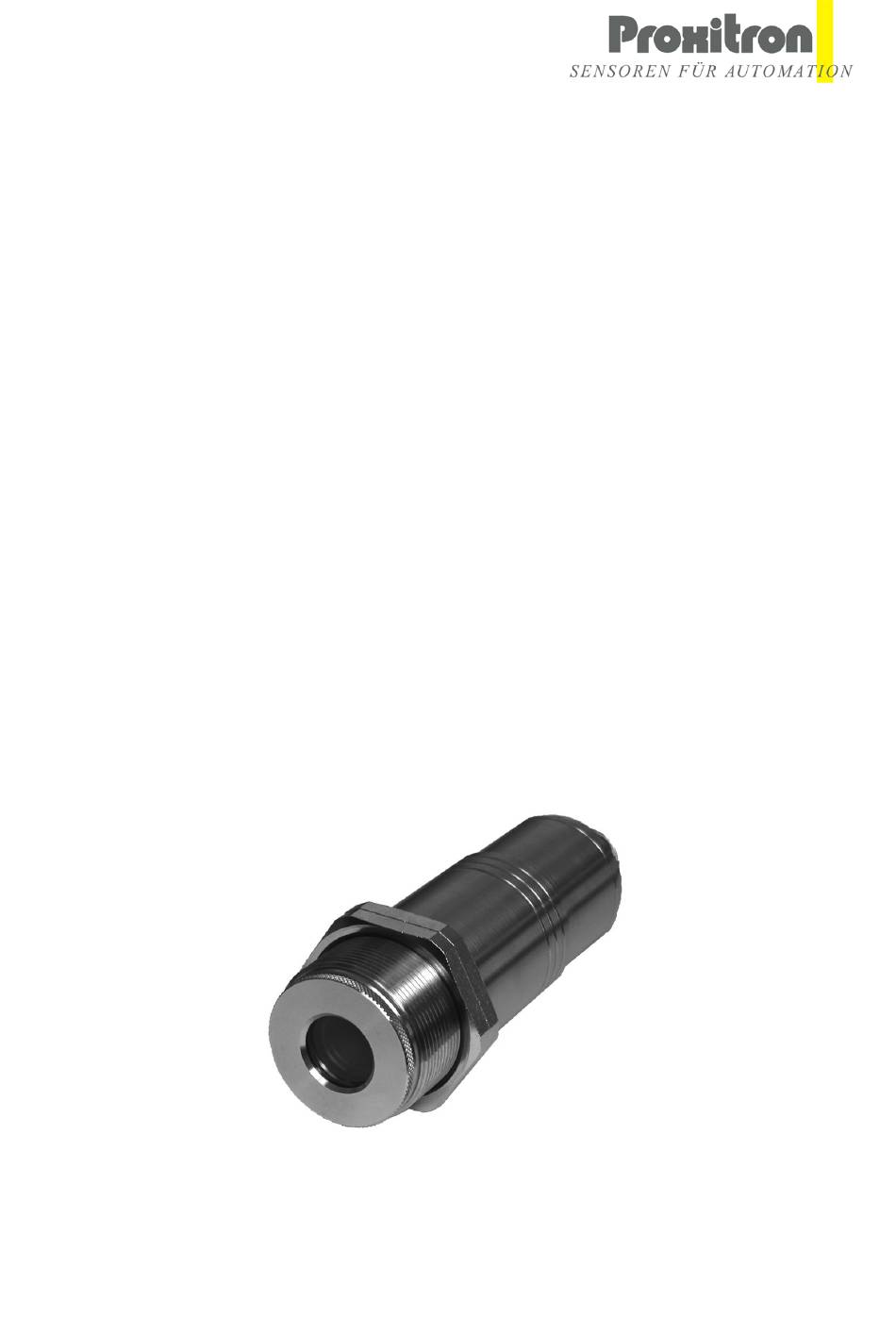

  • Seite 1 Bedienungsanleitung User Manual Piros S Pyrometer OKS _ GA / S...

  • Seite 2: Allgemeines

    1 Allgemeines Wir freuen uns, dass Sie sich für ein PROXITRON Pyrometer der Serie OKS GA / S zur berührungslosen Temperaturmessung entschieden haben. Damit Sie dieses Gerät bestimmungsgemäß einsetzen und bedienen können, bitten wir Sie, diese Bedienungsanleitung sorgfältig zu lesen. Sie enthält alle wichtigen Informationen, um eine sichere und langlebige Arbeitsweise des Pyrometers zu gewährleisten.

  • Seite 3: Wartung Und Pflege

    1.2.2 Gewährleistung Die PROXITRON GmbH wird defekte Teile, die durch Fehler im Design oder der Herstellung begründet sind, während der ersten zwei Jahre ab Verkaufsdatum ersetzen oder reparieren. Davon abweichende Regelungen können schriftlich beim Kauf des Gerätes vereinbart werden. Wenn einer Rücksendung zur Garantiereparatur zugestimmt worden ist, schicken Sie bitte das Gerät an die PROXITRON GmbH zurück.

  • Seite 4: Einführung

    Kabel in der von Ihnen gewünschten Kabellänge separat (siehe Zubehörliste). 2.2 Anwendungsbereich und Funktionsprinzip Die digitalen PROXITRON Pyrometer OKS GA / S sind speziell für den Industrieeinsatz konzipiert. Sie eignen sich für Hochtemperaturmessungen ab 250 °C an unterschiedliche Oberflächen, wie z.B. Metalle, Graphit oder Keramik.

  • Seite 5: Technische Daten

    3 Technische Daten 3.1 Gerätedaten Gerätetyp OKS _ S OKS _ S OKS _ GA OKS _ GA 600 … 1800°C 800 … 2500°C 250 … 1300°C 350 … 1800°C Messtemperaturbereich 0,8 … 1,1 µm 0,8 … 1,1 µm 1,45 … 1,8 µm 1,45 …...

  • Seite 6: Inhaltsverzeichnis

    3.2 Optik Je nach Anwendung kann das Gerät mit verschiedenen Festoptiken ausgestattet werden. Diese sind nachträglich nicht austauschbar und müssen bereits bei der Bestellung festgelegt werden. Optische Daten (Scharfpunkte fett) OPTIK 2 Messabstand a [mm] 1000 1500 2000 4000 Messfeld 600 ...
  • Seite 7 Hinweis: Das Messobjekt muss immer mindestens so groß sein wie das Messfeld bei dem aktuellen Messabstand. Der Messfelddurchmesser M ändert sich in Abhängigkeit vom Nennmessabstand (Scharfpunkt, lt.Tabelle) a. Die Zwischenwerte können auch mit folgenden Formeln berechnet werden: Berechnung Messfelddurchmesser M 3.3 Zubehör OKS Serie OKS _ T / OKS _ TG / OKS _ TF Für verschiedene Einsatzgebiete steht eine Vielzahl von Zubehörteilen zur Verfügung.

  • Seite 8: Vorbereitung

    4 Installation und Inbetriebnahme In diesem Abschnitt wird die Installation und Inbetriebnahme, der PROXITRON Pyrometer OKS GA / S beschreiben. 4.1 Vorbereitung Der Einsatzort des Pyrometers und die einzustellenden Parameter werden durch die Anwendung bestimmt. Bei der Entscheidung über den Standort müssen die Umgebungstemperatur, die atmosphärischen Bedingungen sowie eventuelle elektromagnetische Störfelder am Einsatzort berücksichtigt werden.

  • Seite 9: Anforderungen An Den Einsatzort

    Das Kabel für die Spannungsversorgung darf eine Länge von 100 Meter nicht überschreiten um Spannungsabfälle auf dem Kabel zu vermeiden. Das USB-Kabel darf eine Länge von 5 m nicht überschreiten und wird von der PROXITRON GmbH nur mit einer Länge von 1,8m ausgeliefert.

  • Seite 10: Anschluss Der Spannungsversorgung

    4.4 Inbetriebnahme des Pyrometers 4.4.1 Anschluss der Spannungsversorgung Zum Betrieb der Serie OKS _ GA / S wird eine Gleichspannung von 24 V ±25% benötigt. Stecken Sie das Anschlusskabel in den dafür vorgesehenen Flanschstecker am Pyrometer und verbinden Sie es mit einer 24 V Spannungsversorgung. (siehe Abb.). Hinweis: Das Gerät ist mit einem Verpolschutz ausgerüstet.

  • Seite 11: Anschlüsse

    4.5 Anschlüsse Die Anschlüsse des Pyrometer OKS _ GA / S befinden sich an der Rückseite des Messgerätes. USB Schnittstelle Zum Anschluss des Gerätes an einen PC, zum Einstellen aller Geräteparameter und grafischer Auswertung. Verschlussschraube Unter der Verschlussschraube befindet sich die USB-Schnittstelle. Wenn die USB-Schnittstelle nicht benötigt wird schrauben Sie die Verschlussschraube bitte auf die USB-Schnittstelle.

  • Seite 12: Maßzeichnung

    5 Maßzeichnung...
