Technische Daten; T3-Pir Funk Bewegungsmelder - Taurus O3 Bedienungsanleitung

Technische Daten

Stromversorgung DC 6V, (2x Knopfzelle CR2032)
Ruhestrom < 35 uA
Stromaufnahme bei Alarm < 40 mA
Senderreichweite Freifeld bis zu 80 m
Funkfrequenz 433,92 MHz ±75 kHz
Betriebsumgebung Temperatur -10 °C ~ +55 °C
Relative Feuchtigkeit: 80 % (nicht kondensierend)
Abmessungen (LxBxH) Sender 71 x 34,5 x 15 mm
Magnet 71 x 12,5 x 15 mm

1.4.2 T3-PIR Funk Bewegungsmelder

Beschreibung & Funktion
Der Bewegungsmelder kann die Bewegung von Menschen in einer Entfernung
von bis zu 8 m und einem Erfassungswinkel von 110 Grad wahrnehmen und
eignet sich für den Einsatz in Räumen, Fluren usw. Er ist haustierimmun gegen
kleine Tiere bis 25 kg. Er verfügt über eine automatische Temperaturkompensation
und Strömungswiderstandstechnologie zur Anpassung an Umgebungs- und
Temperaturänderungen.
• 100 % drahtlose Konfiguration, Selbstinstallation
• Ein- und Ausgangsverzögerung
• (an der Zentrale programmierbar)
• Funkfrequenz: 433,92 MHz
• Reichweite (Freifeld) bis zu 8 m
• Erfassungswinkel: 110 Grad
• Haustierimmun bis 25 kg
Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert,
weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse
können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte
Elektrogeräte. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen.
Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen
Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine
wichtige Rolle.
14

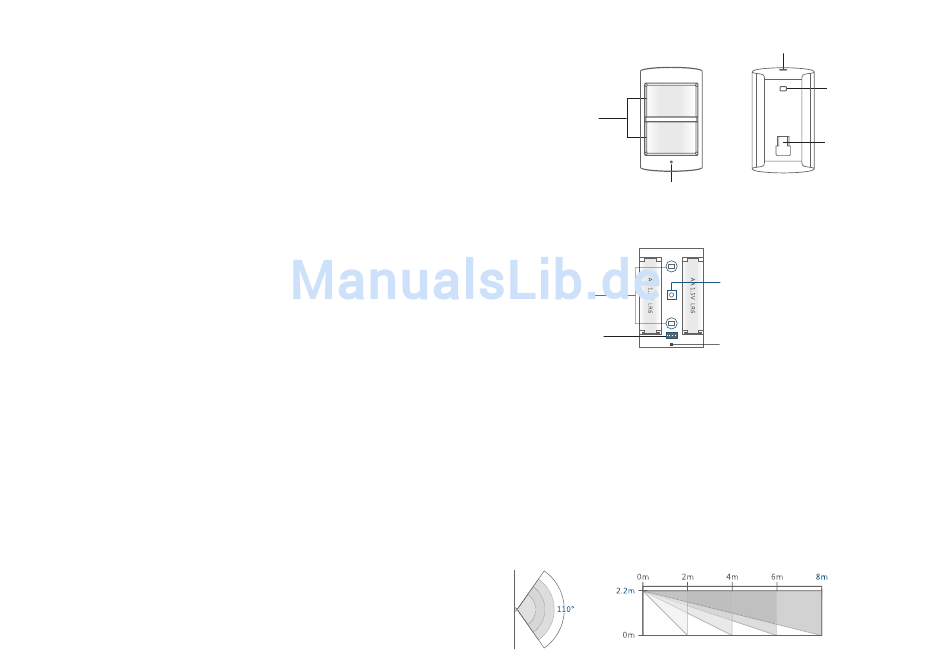

Produkt Bestandteile & PCB Layout
Erfassungslinsen
LED-Statusanzeige
PCB Layout
Infrarot-Sensor
Zonen-Einstellung
Infrarot Sensor
Der Sensor erkennt die Infrarotstrahlen die durch menschliche Körperbewegung
freigegeben werden. Die Oberfläche immer sauber halten und nicht berühren.
Sabotagekontakt
Der Sensor verfügt über einen Sabotagekontakt, der beim Öffnen des Gehäuses eine
Meldung an die TAURUS O3 Alarmzentrale auslöst. Die Zentrale löst dann einen Alarm
und entsprechende Benachrichtigung der Benutzer aus.
Erfassungsbereich
Aufsicht Seitenansicht
Gehäuseverriegelung
Test-Taste
Montagehalterung
Sabotagekontakt
LED-Status-Indikator
15
