Inhaltszusammenfassung für Taurus T3-Cam
- Seite 1 M U LT I L I N G U A L Q U I C K G U I D E T3-Cam HD WiFi Camera...

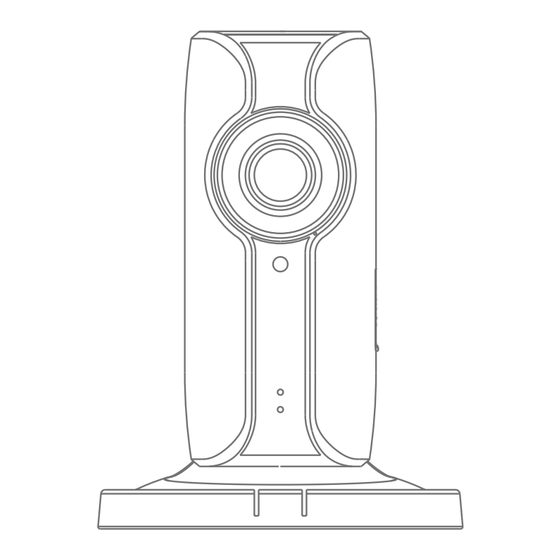

- Seite 2 Overview Front View • Night Vision IR LEDs Camera Microphone Day / Night Sensor LED Indicators Red indicator Blinking Enter WiFi pairing state Blinking Searching network Blue indicator Network connected Side View Back View • • Heat Vent Reset button microSD Card Slot Power Jack...
- Seite 3 microSD Card (Not included) Support 32GB microSD card maximum; please do not insert the card after the camera is powered on. This camera automatically records and saves video once every 20 minutes; the video recorded at the earliest will be replaced with the latest ones if the microSD card is full. Note: Please format your microSD card before inserting into this slot if any file had been written in.
-
Seite 4: Download The App
Download the App Download the App by searching “IP116 camera” from Apple Store or Google Play. If you also bought a smanos alarm system, you don't need to download the separate app for the camera, just setup through the app for the alarm system. IP116 Camera WiFi Pairing 1. Preparation... - Seite 5 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App Launch the App, Launch the App, Launch the App, Name your Name your Name your When the blue When the blue When the blue •...
- Seite 6 Settings Settings Camera Camera Sharing QR Sharing QR Code Code Setting Setting Button Button Device ID Device ID Share or Stop Sharing Camera with Your Friends Share or Stop Sharing Camera with Your Friends Tap and save the QR code icon on your Tap and save the QR code icon on your camera’s [Settings] interface, send to your camera’s [Settings] interface, send to friends so they can watch your camera...
- Seite 7 Password All the successfully paired phones have the same authority as administrator who can view and set the camera (including changing the password), so it is recommended to pair the phones of users with caution. For non-administrator users, you can share the camera by sending the QR code for them to scan.
-
Seite 8: Installation
Installation Important: This camera should be placed where the WiFi signal is strong for optimal performance. 1. Separate the mounting template on the bottom of this camera from the bracket by pressing the snap as picture shows 2. Mount the template on the wall by using the supplied screws 3. -
Seite 9: Specifications
Specifications Image sensor 1/4” CMOS sensor Min. illumination 0.02Lux @(F2.0,AGG ON), 0 Lux with lR Shutter time 1/50s to 1/100,000s Lens 2.4mm F2.0 Angle of view 95° Video compression H.264 Bit rate Self-adaption Max. image resolution 1280 x 720 Frame rate 30fps (1280 ×... - Seite 11 SCHNELLANLEITUNG T3-Cam HD-WLAN-Kamera...
- Seite 12 Übersicht Vorderansicht • Nachtsicht-IR-LEDs Kamera Mikrofon Tag-/Nachtsensor LED-Anzeigen Rote Anzeige Blinkt WLAN-Verbindung wird aufgebaut Blinkt Netzwerk suchen Blaue Anzeige Netzwerk verbunden Seitenansicht Rückansicht • • Entlüftung Rücksetztaste MicroSD- Netzteil- Kartensteckplatz anschluss...
-
Seite 13: Prüfen Sie Den Packungsinhalt
MicroSD-Karte (nicht im Lieferumfang enthalten) Für 32GB-MicroSD-Karte (maximal). Bitte die Karte nicht einstecken, wenn die Kamera eingeschaltet ist. Die Kamera nimmt automatisch auf und speichert alle 20 Minuten. Das zuerst aufgenommene Video wird mit dem zuletzt aufgenommenen überspielt, wenn die MicroSD-Karte voll ist. Hinweis: Bitte formatieren Sie Ihre MicroSD-Karte vor dem Einstecken in den Steckplatz, falls bereits eine Datei darauf geschrieben wurde. -
Seite 14: App Herunterladen
App herunterladen Laden Sie die App aus dem Apple Store oder von Google Play herunter, indem Sie „IP116 Camera“ suchen. Wenn der IP Kamera mit der Alarmanlage von TAURUS O3 zusammen arbeitet, wird nur die APP der Alarmanlage benötigt. IP116 Camera WLAN-Verbindung 1. Vorbereitung... - Seite 15 2. Verbindung der Kamera mit dem WLAN mittels App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App Launch the App, Launch the App, Name your Name your When the blue When the blue • •...
- Seite 16 Einstellungen Settings Camera QR-Code für Sharing QR Kamerafreigabe Code Taste Setting Einstellungen Button Geräte-ID Device ID Kamera für Freunde freigeben oder Freigabe beenden Share or Stop Sharing Camera with Your Friends Tippen Sie auf das Symbol QR-Code in Tap and save the QR code icon on your den [Einstellungen] Ihrer Kamera, damit camera’s [Settings] interface, send to your andere Ihre Kamera von ihrer App sehen...
- Seite 17 Kennwort Alle erfolgreich verbunden Telefone verfügen über dieselben Administratorrechte zur Ansicht und Einstellung der Kamera (einschließlich Änderung des Kennworts), deshalb wird empfohlen, die Telefone von Benutzern mit Vorsicht zu verbinden. Für Benutzer ohne Administratorrechte können Sie die Kamera freigeben, indem Sie ihnen den QR-Code zum Scannen senden. Datum und Uhrzeit synchronisieren Prüfen Sie, ob Datum und Uhrzeit der Kamera richtig eingestellt sind.
- Seite 18 Installation Wichtig: Die Kamera sollte für optimale Leistung dort platziert werden, wo das WLAN-Signal stark ist. 1. Trennen Sie die Bohrschablone auf der Unterseite der Kamera von der Halterung, indem Sie die Rastnase drücken, wie auf dem Bild gezeigt 2. Montieren Sie die Schablone mit den mitgelieferten Schrauben an der Wand 3.
-
Seite 19: Technische Daten
Technische Daten Bildsensor 1/4” CMOS sensor Min. Beleuchtung 0.02Lux @ (F2.0, AGG ON), 0 Lux mit lR Verschlusszeit 1/50 s bis 1/100.000 s Objektiv 2,4 mm F2.0 Bildwinkel 95° Video-Komprimierung H.264 Bitrate Selbstständige Anpassung Max. Bildauflösung 1280 x 720 Bildwechselfrequenz 30 fps (1280 × 720) Speicher Eingebauter MicroSD- Kartensteckplatz mit bis zu 32 GB... -
Seite 20: Sicherheits-, Wartungs-, Einsatz Und Entsorgungshinweise
Sicherheits-, Wartungs-, Einsatz und Entsorgungshinweise • Das Gerät ist für den Einsatz in trockenen Innenräumen vorgesehen. Nicht in nasser, staubiger, heißer oder sehr kalter Umgebung einsetzen!Das Gerät darf nicht in Wasser getaucht oder nass gereinigt • Das Gerät darf nicht in Wasser getaucht oder nass gereinigt werden. -
Seite 21: Entsorgungshinweise
Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle. Video Tutorials Zubehör... -
Seite 23: Guide Rapide
GUIDE RAPIDE T3-Cam Caméra Wi-Fi HD... -
Seite 24: Vue D'ensemble
Vue d’ensemble Vue de face • LED Night Vision IR Caméra Microphone Indicateur lumineux LED-Anzeigen Accès au mode Indicateur rouge Clignotant d’appariement Wi-Fi Clignotant Recherche du réseau Indicateur bleu Activé Réseau connecté Vue de côté Vue arrière • • Ouverture de Bouton de ventilation réinitialisation Logement de la Prise carte micro-SD d’alimentation... - Seite 25 Carte micro-SD (non incluse) Prise en charge d’une capacité de carte mémoire jusqu’à 32 Go ; veuillez ne pas insérer la carte une fois la caméra allumée. Cette caméra reprend et enregistre automatiquement une fois toutes les 20 minutes ; les vidéos les plus anciennes seront remplacés par les plus récentes si la carte micro-SD est pleine.
-
Seite 26: Télécharger L'application
Télécharger l’application Téléchargez l’application en recherchant le mot clé « IP6 camera » dans les magasins d’application « Apple Store » ou « Google Play ». Si vous utilisez l'IP6 avec un smanos système d'alarme, il faut seulement télécharger l'application du système d'alarme. IP116 Camera Appariement Wi-Fi 1. Préparation... - Seite 27 2. Appariement de la caméra avec le réseau Wi-Fi au moyen de l’application 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App Lancez l’application Donnez un nom Une fois • Launch the App, • Name your • When the blue Launch the App, Launch the App, Name your...
- Seite 28 Réglages Settings Code QR de Camera partage de la Sharing QR caméra Code Bouton Setting Button Identifiant de réglage Device ID l’appareil Partager ou annuler le partage de la caméra avec vos amis Share or Stop Sharing Camera with Your Friends Appuyez sur l’ e ntrée correspondante et enregistrez l’icône du code QR de Tap and save the QR code icon on your l’interface [Paramètres] de votre caméra, camera’s [Settings] interface, send to your...
- Seite 29 Mot de passe Tous les téléphones appariés ont le même niveau d’autorité qu’un administrateur qui peut voir et effectuer des réglages de la caméra (y compris changer le mot de passe) et donc il est recommandé d’apparier les téléphones personnels avec précaution. Pour des utilisateurs qui ne sont pas administrateurs, il est possible de partager la caméra en leur envoyant le code QR à...
- Seite 30 Installation Important : Cette caméra doit être placée à un endroit où le signal Wi-Fi est fort pour obtenir des performances optimales. 1. Séparez le gabarit de montage situé au bas de cette caméra du support en appuyant sur l’attache comme le montre l’image 2.
-
Seite 31: Caractéristiques
Caractéristiques Capteur d’image Capteur CMOS 1/4" Illumination min. 0.02Lux @ (F2.0, AGG ON), 0 Lux avec lR Temps de pose de 1/50 s à 1/100 000 s Objectif 2,4 mm F2.0 Angle de vue 95° Compression vidéo H.264 Débit binaire Adaptation automatique Résolution d’image max. - Seite 33 Snelstart handleiding T3-Cam HD Wi-Fi-Camera...
- Seite 34 Overzicht Vooraanzicht • Nachtzicht IR LEDs Camera Mikrofoon Dag / nacht sensor LED-indicatoren Rode indicator Knipperend Wi-Fi koppelingstatus Knipperend Zoekt netwerk Blauwe indicator Netwerk verbonden Zijaanzicht Achteraanzicht • • Ventilator Resetknop microSD- Stroomaan- kaartsleuf sluiting...
- Seite 35 microSD-kaart (niet inbegrepen) Ondersteunt maximaal een 32GB microSD-kaart. Steek geen kaart in nadat de camera aangezet is. Deze camera neemt en slaat elke 20 minuten automatisch video op. Als de microSD-kaart vol is, zal de eerst opgenomen video worden vervangen door de laatste. Let op: Formateer uw microSD-kaart, als er eerder bestanden op hebben gestaan, voordat u de kaart in de sleuf steekt.
- Seite 36 Download de App Download de App door te zoeken naar “IP6 camera” in de Apple Store of Google Play. Als u ook een smanos alarmsysteem heeft gekocht is het niet nodig de losse app voor de camera te downloaden. Deze kan ingesteld worden via de app voor het alarmsysteem. IP116 Camera Wi-Fi-koppeling 1. Voorbereiding...
- Seite 37 2. Camera koppelen met Wi-Fi via App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App 2. Pairing Camera with WiFi through App Launch the App, Launch the App, Launch the App, Start de App en Name your Name your Name your Geef uw camera When the blue...
- Seite 38 Instellingen Settings QR-code om camera te Camera delen Sharing QR Code Instellingen- knop Setting Apparaat ID Button Device ID Delen of stoppen met het delen van de camera met uw vrienden Share or Stop Sharing Camera with Your Friends Sla het icoontje van de QR-code op op de [Instellingen]-interface van uw Tap and save the QR code icon on your camera en stuur dit naar uw vrienden, camera’s [Settings] interface, send to your...
- Seite 39 Wachtwoord Alle correct gekoppelde telefoons hebben dezelfde bevoegdheid als beheerder, die de camera kunnen bekijken en instellen (met inbegrip van het wijzigen van het wachtwoord), dus wordt aanbevolen behoedzaam te zijn met het koppelen van telefoons. Gebruikers die geen beheerder zijn, kunnen de camera delen door hen de QR-code te sturen om in te scannen.
- Seite 40 Installatie Belangrijk: Voor optimale prestaties, dient de camera geplaatst te worden waar het Wi-Fi-signaal het sterkst is. 1. Haal de bevestigingsmal aan de onderkant van de camera uit de beugel door op de sluiting te drukken, zoals getoond in de afbeelding 2.
- Seite 41 Specificaties Afbeeldingssensor 1/4” CMOS-sensor Minimale belichting 0.02Lux @ (F2.0, AGG ON) 0 Lux met lR Sluitertijd 1/50s tot 1/100,000s Lens 2,4mm F2.0 Beeldhoek 95° Videocompressie H.264 Bitsnelheid Automatische aanpassing Maximale beeldresolutie 1280 x 720 Beeldsnelheid 30fps (1280 × 720) Opslag Ingebouwde microSD-kaartsleuf, tot 32GB Draadloze standaarden...
