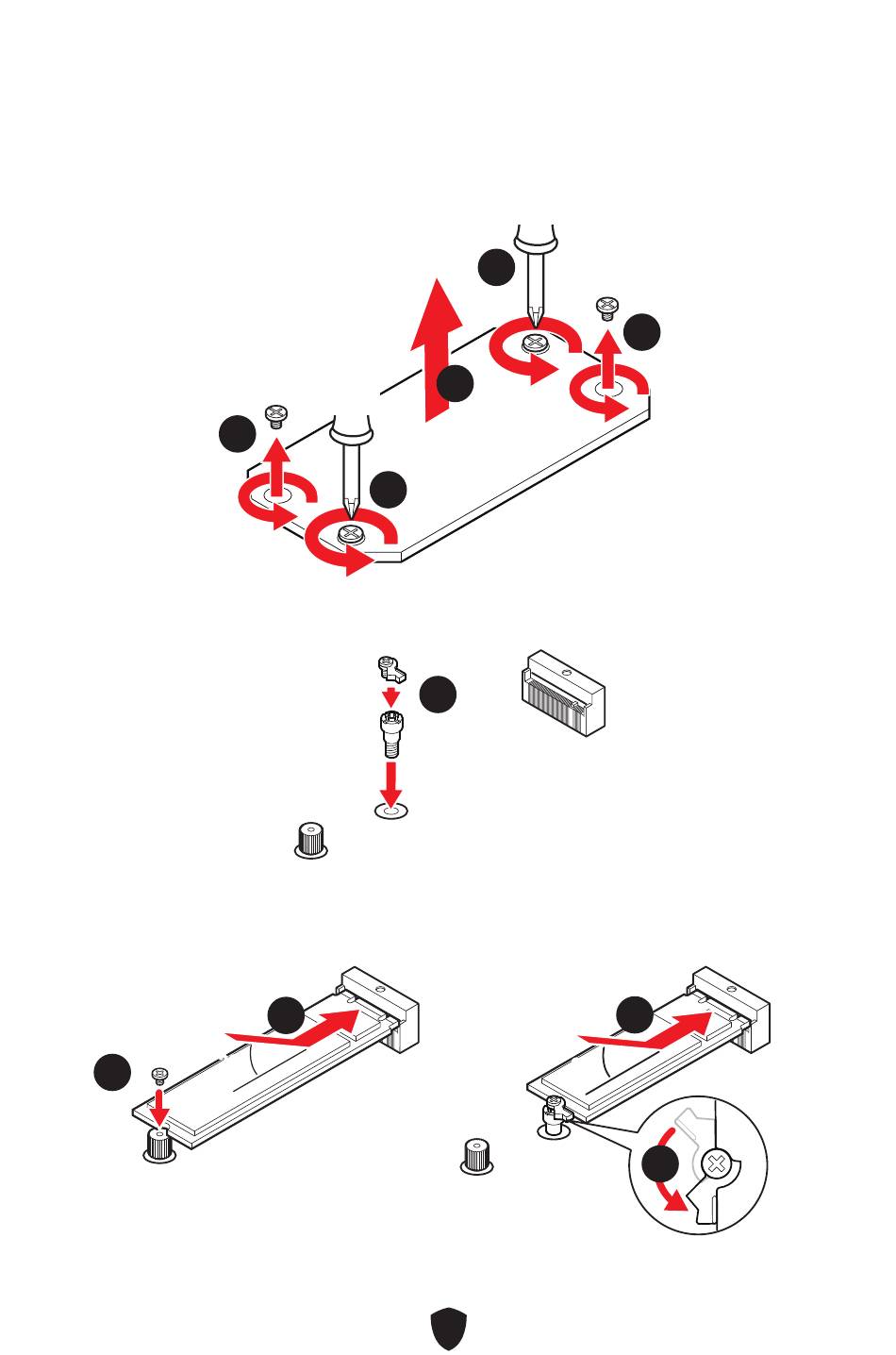

Installation du module M.2 dans les slots M2_2 et M2_3
1. Desserrez les vis de la plaque M.2 Shield Frozr.
2. Soulevez la plaque M.2 Shield Frozr et retirez-la.
1 1
3. Si vous souhaitez installer un SSD M.2 2260, veuillez installer le kit de clips EZ M.2
fourni dans le trou de vis 2260. Ignorez cette étape si vous installez un SSD 2280.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Pour le SSD 2280, fixez le SSD M.2 avec la vis M.2 fournie. Pour le SSD 2260, faites
pivoter le clip EZ M.2 pour fixer le SSD M.2.
5 5
30º 30º
2 2
1 1
3 3
2260
4 4
SSD 2280
33
1 1
1 1
4 4
30º 30º
5 5
SSD 2260
