Introduction to the VM204
Die VM204 ist eine Ethernet-Karte mit 4 Relaisausgängen, 4 Digitaleingängen und 1
Analogeingang. Sie können diese Ein-/Ausgänge mit verschiedenen Geräten verbin-
den damit Sie diese über PC, Smartphone oder Tablet-PC ansteuern können. Die
VM204 kann auch E-Mails senden wenn der Eingangsstatus sich ändert und verfügt
über einem eingebetteten Webserver.
Es gibt gratis Apps für Android® und iOS®, damit Sie die VM204 über Smartphone
oder Tablett ansteuern können.

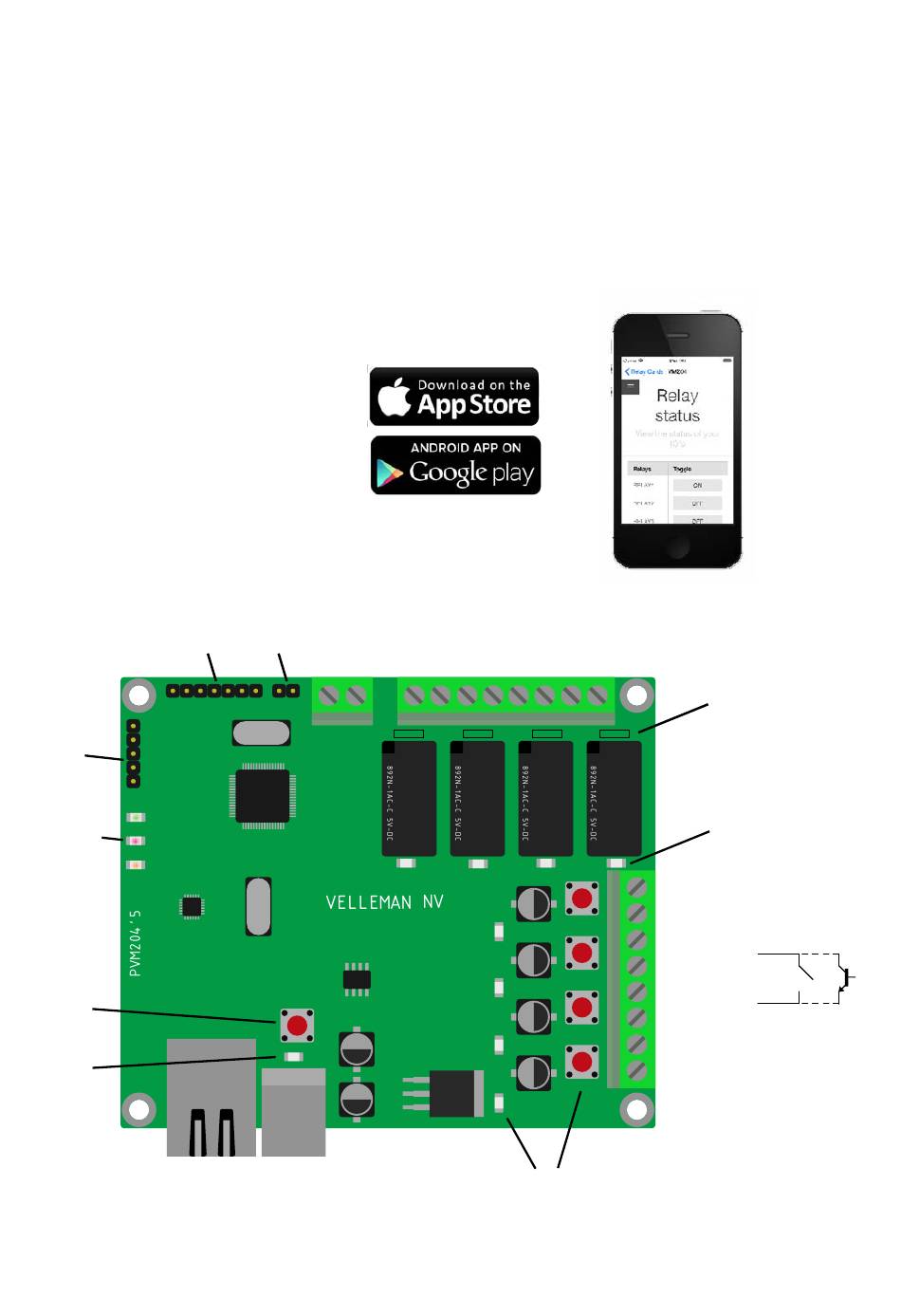

UART
Status
LEDs
Reset
button
Power
LED
Ethernet
connector
USER MANUAL
VM204
Factory
Analog
reset
input
SPI
-
+
PIC32MX695F
USB (5 V)
power
supply
input
Max.30V / 2A
4 relay contacts
Digital input
test buttons
& status LEDs
For inductive loads,
add optional VDRs
to protect relays
(e.g., Velleman
VDR250)
Relay status LEDs
Digital inputs
accept dry
GND
contact or open
INPUT4
collector
GND
INPUTx
INPUT3
GND
GND
INPUT2
GND
INPUT1
3
