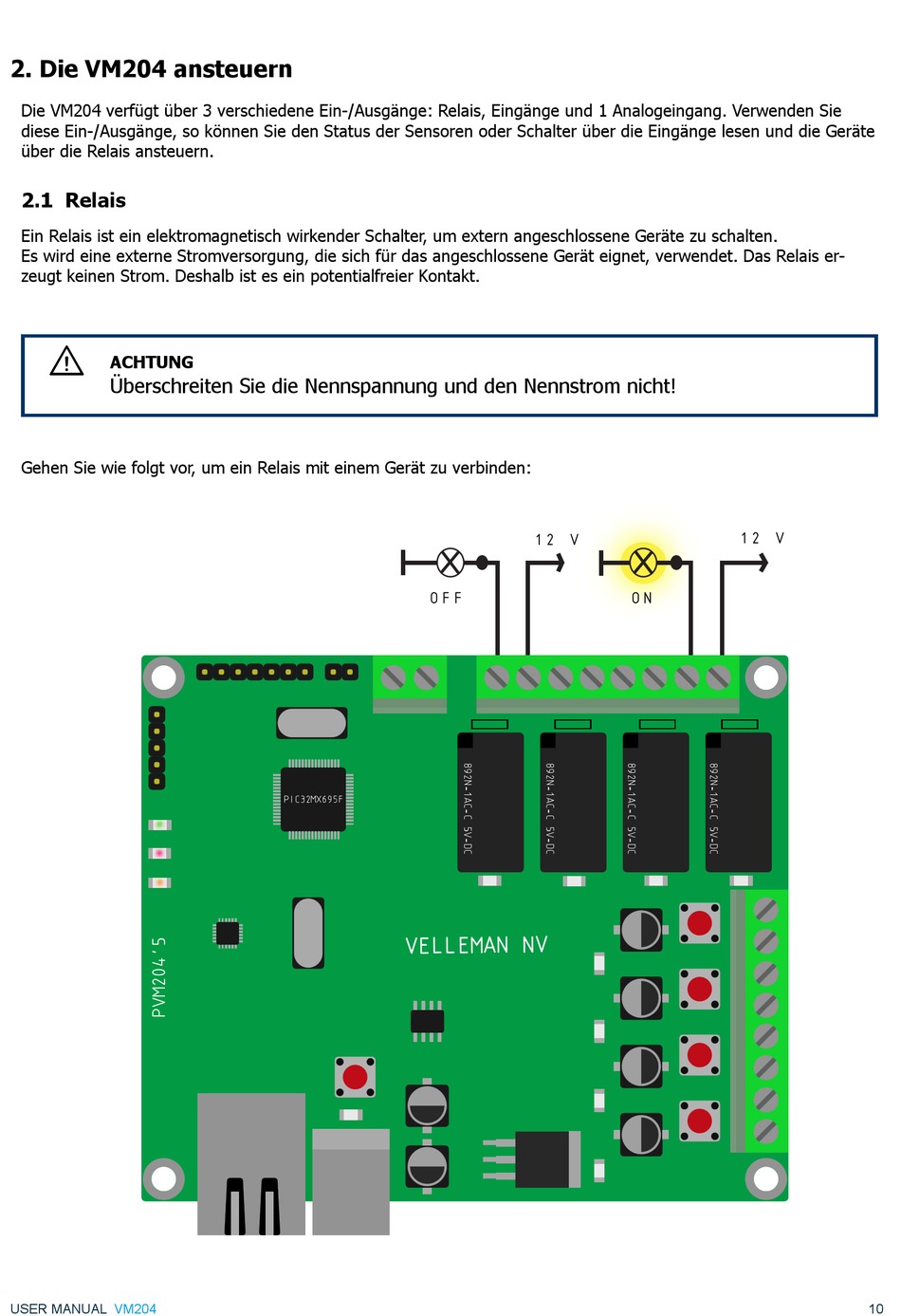

2. Die VM204 ansteuern
Die VM204 verfügt über 3 verschiedene Ein-/Ausgänge: Relais, Eingänge und 1 Analogeingang. Verwenden Sie
diese Ein-/Ausgänge, so können Sie den Status der Sensoren oder Schalter über die Eingänge lesen und die Geräte
über die Relais ansteuern.
2.1 Relais
Ein Relais ist ein elektromagnetisch wirkender Schalter, um extern angeschlossene Geräte zu schalten.
Es wird eine externe Stromversorgung, die sich für das angeschlossene Gerät eignet, verwendet. Das Relais er-
zeugt keinen Strom. Deshalb ist es ein potentialfreier Kontakt.
u
ACHTUNG
Überschreiten Sie die Nennspannung und den Nennstrom nicht!
Gehen Sie wie folgt vor, um ein Relais mit einem Gerät zu verbinden:
USER MANUAL
VM204
OFF
PIC32MX695F
12 V
ON
12 V
10
