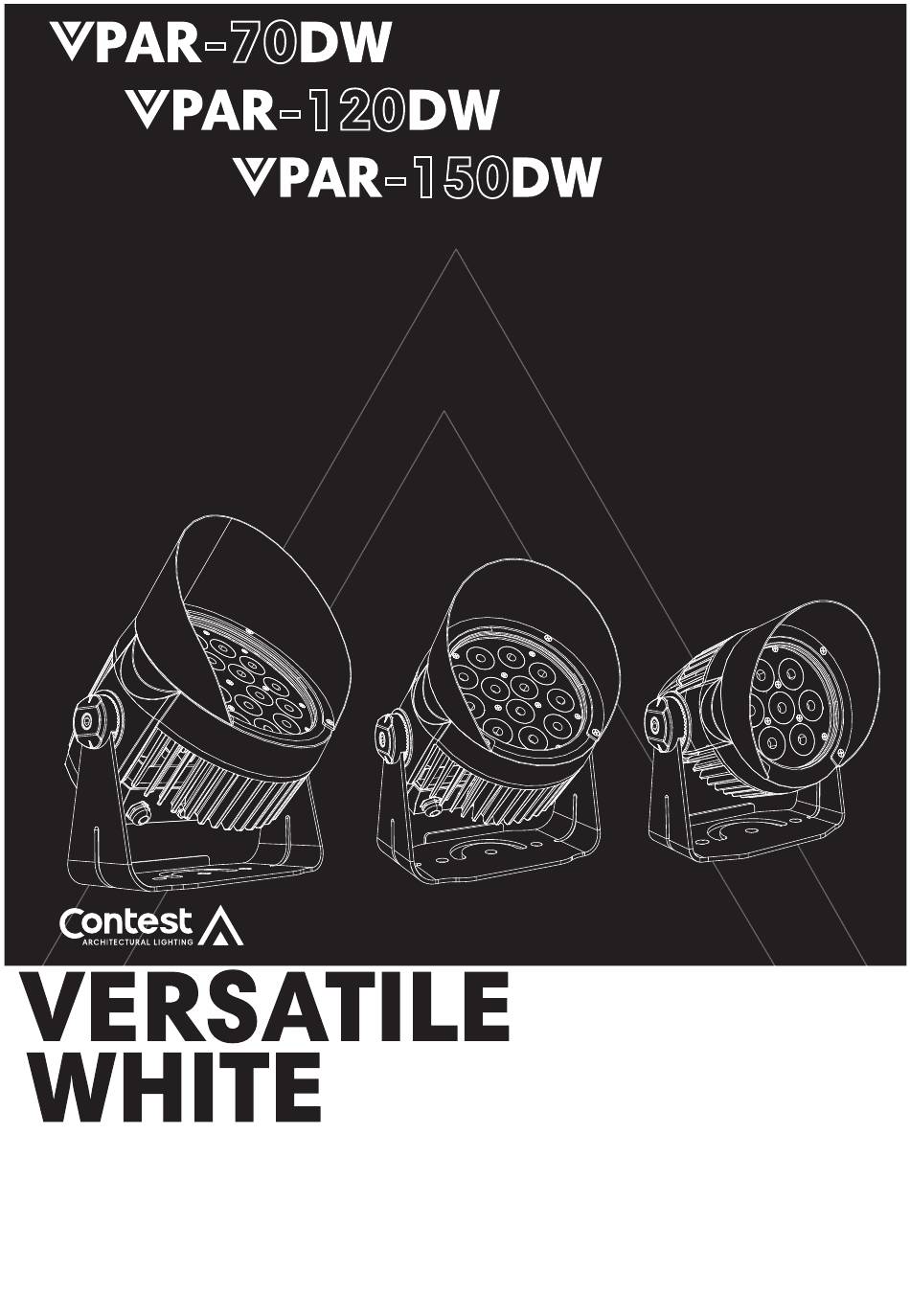

Projecteurs architecturaux blanc dynamique IP66
7 / 12/ 18 LED 2700~6000°K - 70 / 120 / 150 W - 25°
Dynamic White architectural projectors IP66
7 / 12 / 18 LED 2700~6000°K - 70 / 120 / 150 W - 25°
7 / 12/ 18 LEDs 2700 - 6000 °K – 70 / 120 / 150 W – 25°
Dynamische weiße Architektur-Projektoren IP66
Proyectores arquitectónicos blanco dinámico IP66
7/12/18 LEDs 2700 - 6000°K - 70/120/150 W - 25°
Architectonische projectoren IP66 met dynamisch wit
7 / 12 / 18 LED 2700 ~ 6000°K - 70 / 120 / 150 W - 25°
Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST
www.architectural-lighting.eu
Make sure you get the latest news and updates about the CONTEST
www.architectural-lighting.eu
Sichern Sie sich die neuesten Nachrichten und Updates über CONTEST
www.architectural-lighting.eu
Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST
en: www.architectural-lighting.eu
Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST
ontvangt via: www.architectural-lighting.eu
sur :
®
products on :
®
-Produkte auf:
®
®
-producten
®
H11553-H11552-H11551 - Version 1 / 08-2023
GUIDE DE L'UTILISATEUR
USER GUIDE
BEDIENUNGSANLEITUNG
GUÍA DEL USUARIO
GEBRUIKERSHANDLEIDING
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Architectural Lighting Works Contest VPAR-70DW
Inhaltszusammenfassung für Architectural Lighting Works Contest VPAR-70DW
- Seite 1 Projecteurs architecturaux blanc dynamique IP66 7 / 12/ 18 LED 2700~6000°K - 70 / 120 / 150 W - 25° Dynamic White architectural projectors IP66 7 / 12 / 18 LED 2700~6000°K - 70 / 120 / 150 W - 25° 7 / 12/ 18 LEDs 2700 - 6000 °K –...
-
Seite 2: Ip66 Architektur-Projektoren Mit 7/12/18 Dynamischen Weißen Leds
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 1 – Sicherheitshinweise Anleitungen und Empfehlungen Wichtige Sicherheitshinweise 1 – Bitte sorgfältig lesen: Wir empfehlen Ihnen ausdrücklich, die Sicherheitsmaßnahmen gründlich zu lesen und Alle Wartungsarbeiten müssen durch einen von CONTEST autorisierten zu verstehen, bevor Sie beginnen, dieses Gerät zu bedienen. -
Seite 3: Anschlüsse
VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 2 – Merkmale VPAR-70DW: › LEDs: 7 x LEDs 15 W dynamisch weiß 2700 - 6000 K › Leuchtkraft: • 2594 lm – 531 Lux in 5 m CRI : 96 ›... -
Seite 4: Überblick Über Das Gerät
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 3 – Überblick über das Gerät +45°C -20°C architectural-lighting.eu Hinweis: DMX/POWER IN Distributed by HITMUSIC SAS AC 100-240V 50/60Hz FRANCE DMX/POWER OUT Die Lage der verschiedenen FUSE: T4A/250V 150W MADE IN CHINA MAX: 9A Komponenten ist bei VPAR-70DW und VPAR-120DW identisch. -
Seite 5: Halterung Installieren Und Projektor Ausrichten
VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 4 – Halterung installieren und Projektor ausrichten Der Projektor kann mit drei Befestigungspunkten A C C auf einer geeigneten ebenen Fläche befestigt werden. Die Nut B dient dazu, die Drehung Ø13 des Projektors im Schwenk über 180°... -
Seite 6: Anschluss Und Verkabelung
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 6 – Anschluss und Verkabelung 6.1 – IP67 Steckverbinder: ACHTUNG! ACHTUNG! Der Projektor ist mit gegossenen IP67-Hybridsteckverbindern ausgestattet. Stromschlaggefahr Diese Stecker garantieren eine gute Abdichtung des Produkts. Wenn Sie Schließen Sie keine Kabel die Steckverbinder abschneiden, erlischt die Garantie für den Projektor, falls ACHTUNG Wasser eindringt. -
Seite 7: Außenverdrahtung Mit Verteiler Und Vc-Yhyb Adapter
VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 6.3 – Außenverdrahtung mit Verteiler und VC-YHYB Adapter: Für Anschlüsse im Außenbereich, die dicht bleiben müssen, können Sie eine Anschlussdose und einen Hybrid-Y-Adapter verwenden, um Strom und DMX zu verteilen, wie in der nachstehenden Abbildung dargestellt. +45°C +45°C -20°C... -
Seite 8: Booster-Stromversorgung
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 6.6 – Booster-Stromversorgung: Um die mangelnde Leistung der Leitung oder den Spannungsabfall aufgrund einer großen Kabellänge zu überwinden, ist es notwendig, die Stromversorgung zu verstärken. Dazu müssen Sie eine Abzweigdose verwenden und das DMX, das aus dem Hybridkabel am Ende der Linie kommt, trennen und die Stromversorgung isolieren. - Seite 9 VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 6.7 – VRDM-Split-Verteiler: Der VRDM-Split ist ein DMX RDM 1 x IN 2 x OUT IP66-Splitter. Er verstärkt das eingehende DMX-Signal auf zwei RDM-kompatible DMX-Aus- gänge. Er verfügt über einen Hybrid Strom-/DMX-Eingang, an dem das DMX-Signal entnommen wird, um es auf zwei getrennte, isolierte und geschützte Leitungen zu verteilen.
-
Seite 10: Einstellungsmenü
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 7 – Einstellungsmenü Die Projektoren VPAR-70DW, VPAR-120DW und VPAR-150DW werden über die RDM-Fernbedienung VRDM-CONTROL konfiguriert. Dieses Steuergerät ermöglicht es, die Steuerung des Projektors zu verlagern, um alle Einstellungen über das DMX-Kabel per RDM-Protokoll vorzunehmen. Das Menü... - Seite 11 VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch Bei Verlust des DMX-Signals entweder Blackout-Modus, Verbleib auf dem letzten Wert oder Start des Stand-Alone- Programms Ermöglicht eine autonome Farbe je Projektor Master-Projektor steuert die Slaves Projektor, der vom Master gesteuert wird Dimmen von 0 bis 100 % Blitzgeschwindigkeit von langsam bis schnell CCT-Einstellung...
-
Seite 12: Einzelheiten Zu Den 4 Dimcurve-Modi
Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 7.1 – Einzelheiten zu den 4 DimCurve-Modi Die DimCurv-Modi ermöglichen, das Verhalten des Dimmers zu definieren. Die folgenden 4 Diagramme zeigen Ihnen die Entwicklung des Ausgangspegels in Abhängigkeit vom gewählten Modus und dem DMX-Pegel des Dimmerkanals. -
Seite 13: Unterschiedliche Dmx-Modi
VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 8 – Unterschiedliche DMX-Modi Sobald ein DMX-Signal am Eingang DMX IN anliegt, schaltet der Projektor automatisch in den DMX-Modus. 8.1 – 2-Kanal-Modus A Kanal Werte Aktion Farbvoreinstellungen 000 - 011 2800 K 012 - 022 3000 K... - Seite 14 Deutsch VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs 8.4 – 4-Kanal-Modus Kanal Werte Aktion CCT-Einstellung 000 - 255 CCT mit steigendem Wert Dimmer 000 - 255 Intensität von 0 bis 100 % Blende 000 - 031 LED aus 032 - 063 LED ein 064 - 095...
-
Seite 15: Abmessungen
VPAR-DW - IP66 Architektur-Projektoren mit 7/12/18 dynamischen weißen LEDs Deutsch 9 – Abmessungen +45°C -20°C architectural-lighting.eu DMX/POWER IN Distributed by HITMUSIC SAS AC 100-240V 50/60Hz FRANCE DMX/POWER OUT FUSE: T1A/250V 70W MADE IN CHINA MAX: 12A +45°C -20°C architectural-lighting.eu DMX/POWER IN Distributed by HITMUSIC SAS AC 100-240V 50/60Hz FRANCE...
