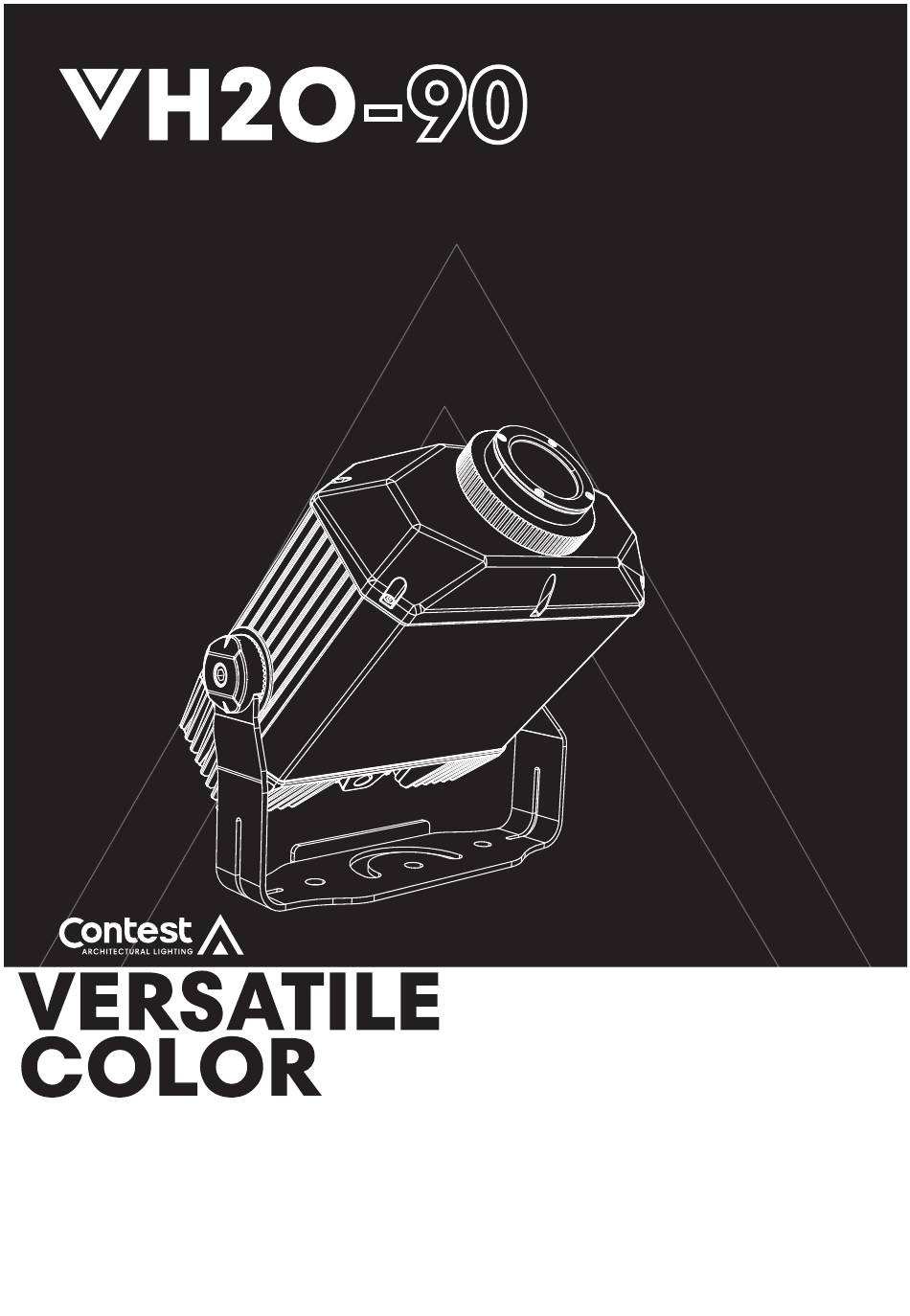

Projecteur architectural effet d'eau couleur IP66
LED 90 W - 7800°K - 25, 40° et 55°
Color water effect architectural projector IP66
90 W LED - 7800°K - 25, 40° and 55°
Architektur-Projektor mit Wasserfarbeneffekt IP66
90 W LED – 7800 °K – 25, 40° and 55°
Proyector arquitectónico con efecto de agua en color IP66
90 W LED - 7800°K - 25, 40º y 55º
Architectonische projector met kleurwatereffect IP66
90 W led - 7800°K - 25, 40° en 55°
Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST
www.architectural-lighting.eu
Make sure you get the latest news and updates about the CONTEST
www.architectural-lighting.eu
Sichern Sie sich die neuesten Nachrichten und Updates über CONTEST
www.architectural-lighting.eu
Asegúrese de recibir las últimas noticias y actualizaciones sobre los productos CONTEST
en: www.architectural-lighting.eu
Zorg dat u het laatste nieuws over en de nieuwste updates van de CONTEST
ontvangt via: www.architectural-lighting.eu
sur :
®
products on :
®
-Produkte auf:
®
®
-producten
®
GUIDE DE L'UTILISATEUR
USER GUIDE
BEDIENUNGSANLEITUNG
GUÍA DEL USUARIO
GEBRUIKERSHANDLEIDING
H11554 - Version 1 / 08-2023
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Architectural Lighting Works Contest VH2O-90
Inhaltszusammenfassung für Architectural Lighting Works Contest VH2O-90
- Seite 1 Projecteur architectural effet d’eau couleur IP66 LED 90 W - 7800°K - 25, 40° et 55° Color water effect architectural projector IP66 90 W LED - 7800°K - 25, 40° and 55° Architektur-Projektor mit Wasserfarbeneffekt IP66 90 W LED – 7800 °K – 25, 40° and 55° Proyector arquitectónico con efecto de agua en color IP66 90 W LED - 7800°K - 25, 40º...
-
Seite 2: Vh2O-90 - Ip66 Architektur-Projektor Mit Wasserfarbeneffekt
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 1 – Sicherheitshinweise Anleitungen und Empfehlungen Wichtige Sicherheitshinweise 1 – Bitte sorgfältig lesen: Wir empfehlen Ihnen ausdrücklich, die Sicherheitsmaßnahmen gründlich zu lesen und Alle Wartungsarbeiten müssen durch einen von CONTEST autorisierten zu verstehen, bevor Sie beginnen, dieses Gerät zu bedienen. technischen Kundendienst durchgeführt werden. -
Seite 3: Anschlüsse
VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch 2 – Merkmale › LEDs: 1 x LED 90 W 7800 K › 1 Farbrad + 2 Prismenräder › Leistungsaufnahme: 72 W › Abmessungen: 300 x 209 x 286 mm › Gewicht: 7 kg Anschlüsse ›... -
Seite 4: Überblick Über Das Gerät
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 3 – Überblick über das Gerät 1 6 2 Stromeingang + DMX Klemmsystem der Aufhängevorrichtung Zum Anschluss des Projektors über ein Hybrid-Netzteil + DMX- Zum Einstellen der Neigung und Feststellen der Position des Kabel mit einem geformten Stecker am Stromnetz. -
Seite 5: Halterung Installieren Und Projektor Ausrichten
VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch 4 – Halterung installieren und Projektor ausrichten 180° Ø13 Der Projektor kann mit drei Befestigungspunkten A C C an einer geeigneten flachen Oberfläche befestigt werden. Die Nut B arretiert den Projektor im Schwenk um 180°, abhängig von der Position der Feststellschraube. Eine vorübergehende Befestigung ist mit zwei Klemmen möglich, die durch die äußeren Befestigungsbohrungen A geführt werden Zur Auswahl des Neigungswinkels Ihres Projektors lösen Sie die mittlere Schraube mit einem 6 mm Innensechskantschlüssel und drehen Sie den Projektor. -
Seite 6: Anschluss Und Verkabelung
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 6 – Anschluss und Verkabelung 6.1 – IP67-Steckverbinder: ACHTUNG! ACHTUNG! Der Projektor ist mit gegossenen IP67-Hybridsteckverbindern ausgestattet. Stromschlaggefahr Diese Stecker garantieren eine gute Abdichtung des Produkts. Wenn Sie Schließen Sie keine Kabel die Steckverbinder abschneiden, erlischt die Garantie für den Projektor, falls an oder ziehen Sie sie ACHTUNG Wasser eindringt. -
Seite 7: Außenverkabelung Mit Anschlussdose Und Vc-Yhyb-Adapter
VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch 6.3 – Außenverkabelung mit Anschlussdose und VC-YHYB-Adapter: Für Anschlüsse im Außenbereich, die dicht bleiben müssen, können Sie eine Anschlussdose und einen Hybrid-Y-Adapter verwenden, um Strom und DMX zu verteilen, wie in der nachstehenden Abbildung dargestellt. architectural-lighting.eu architectural-lighting.eu Leistung... -
Seite 8: Booster-Stromversorgung
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 6.6 – Booster-Stromversorgung: Um die mangelnde Leistung der Leitung oder den Spannungsabfall aufgrund einer großen Kabellänge zu überwinden, ist es notwendig, die Stromversorgung zu verstärken. Dazu müssen Sie eine Abzweigdose verwenden und das DMX, das aus dem Hybridkabel am Ende der Linie kommt, trennen und die Stromversorgung isolieren. - Seite 9 VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch 6.7 – VRDM-Split-Verteiler: Der VRDM-Split ist ein DMX RDM 1 x IN 2 x OUT IP66-Splitter. Er verstärkt das eingehende DMX-Signal auf zwei RDM-kompatible DMX- Ausgänge. Er verfügt über einen Hybrid Strom-/DMX-Eingang, an dem das DMX-Signal entnommen wird, um es auf zwei getrennte, isolierte und geschützte Leitungen zu verteilen.
-
Seite 10: Einstellungsmenü
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 7 – Einstellungsmenü Der Projektor VVH2O-90 wird mit der RDM-Fernbedienung VRDM-CONTROL konfiguriert. Dieses Steuergerät ermöglicht es, die Steuerung des Projektors zu verlagern, um alle Einstellungen über das DMX-Kabel per RDM-Protokoll vorzunehmen. Das Menü ist je nach Projektortyp unterschiedlich, die Funktionen sind wie folgt: MENÜ... - Seite 11 VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch Detail der 4 DimCurve-Modi Die DimCurv-Modi ermöglichen, das Verhalten des Dimmers zu definieren. Die folgenden 4 Diagramme zeigen Ihnen die Entwicklung des Ausgangspegels in Abhängigkeit vom gewählten Modus und dem DMX-Pegel des Dimmerkanals. % DMX % DMX % DMX...
-
Seite 12: Dmx Tabelle
Deutsch VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt 8 – DMX-Tabelle Sobald ein DMX-Signal am Eingang DMX IN anliegt, schaltet der Projektor automatisch in den DMX-Modus. Kanal Werte Aktion Dimmer 000 - 255 Intensität von 0 bis 100 % Blende 000 - 031 LED aus 032 - 063 LED ein... - Seite 13 VH2O-90 – IP66 Architektur-Projektor mit Wasserfarbeneffekt Deutsch Seite 37...
