Montage – Keylezz® Fallenschloss
Wichtig: Bei Einsatz der Keylezz® Außenantenne vor der Montage Seite 11 berücksichtigen
10
Horizontale Position des Schlosses
1.
an der Tür
Innenkante der Seitenwand bis Gehäuse
des Schlosses = 15 mm (siehe 1.)
Position der Schrauben:
• Innenkante der Wand bis zur 1. Öffnung
für die Montageschraube = 37,5 mm
• Innenkante der Wand zur zentralen Öff-
nung für die Montageschraube = 52,5 mm
• Innenkante der Wand bis zur 3. Öffnung
für die Montageschraube = 67,5 mm
Das Schloss mit der Wasserwaage aus-
2.
richten, mit den drei Schrauben fixieren
3.
Vertikale Position des Auswerfers
Die Rolle des Auswerfers (siehe 2. = 20 mm)
muss mittig zur Schloss-Falle (siehe 3.
13,8 mm) platziert sein. Daraus ergibt sich
4.)
ein Abstand von 22 mm (siehe
DIN rechts Tür: Abstand von Oberkante
Auswerfer zur Oberkante Schloss = 22 mm
DIN links Tür: Abstand von Unterkante
Auswerfer zur Unterkante Schloss = 22 mm
Erklärung der DIN Türen auf Seite 7.
4.
Horizontale Position des Auswerfers
Abstand von Tür-Innenkante zum An-
schraubloch des Auswerfers = 22 mm
(siehe 5.)
Den Auswerfer mit drei Schrauben
5.
fixieren
Auf unserem Youtube-Kanal
finden Sie ein Einbau-Video,
das die Montage zeigt.

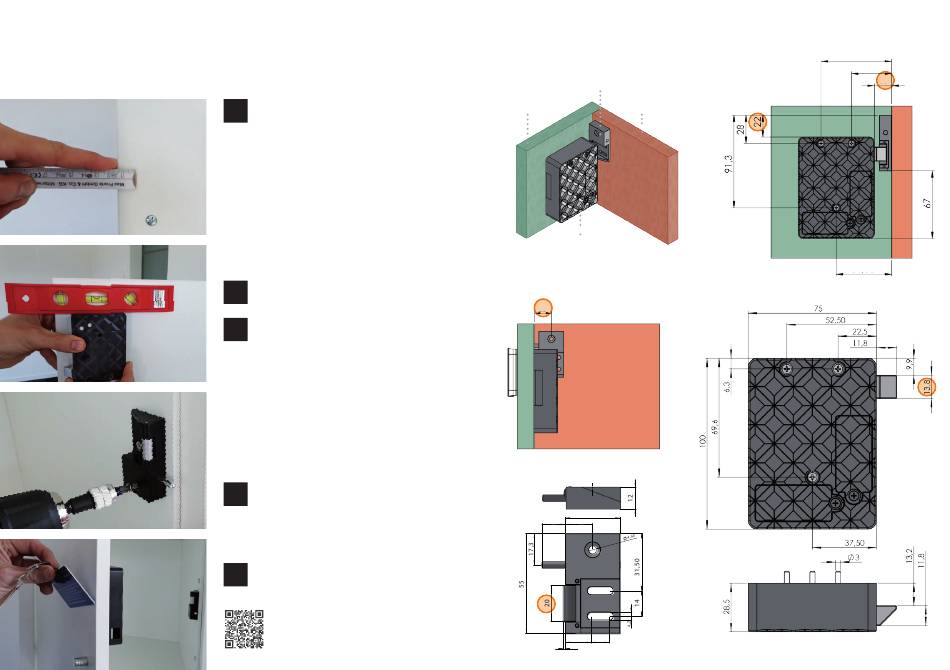

Übersicht und Maße der Komponenten
3D-Ansicht
Auswerfer
Tür
Keylezz® Fallenschloss
Ansicht Seite
5.
22
=
Auswerfer
30
30
13 15
13 15
2.
14,2 10
1,3
Innenansicht
4.
Seitenwand
Keylezz® Fallenschloss
67,50
37,50
15 1.
52,50
3.
11
