keylezz Basic Plus Montageanleitung Seite 8

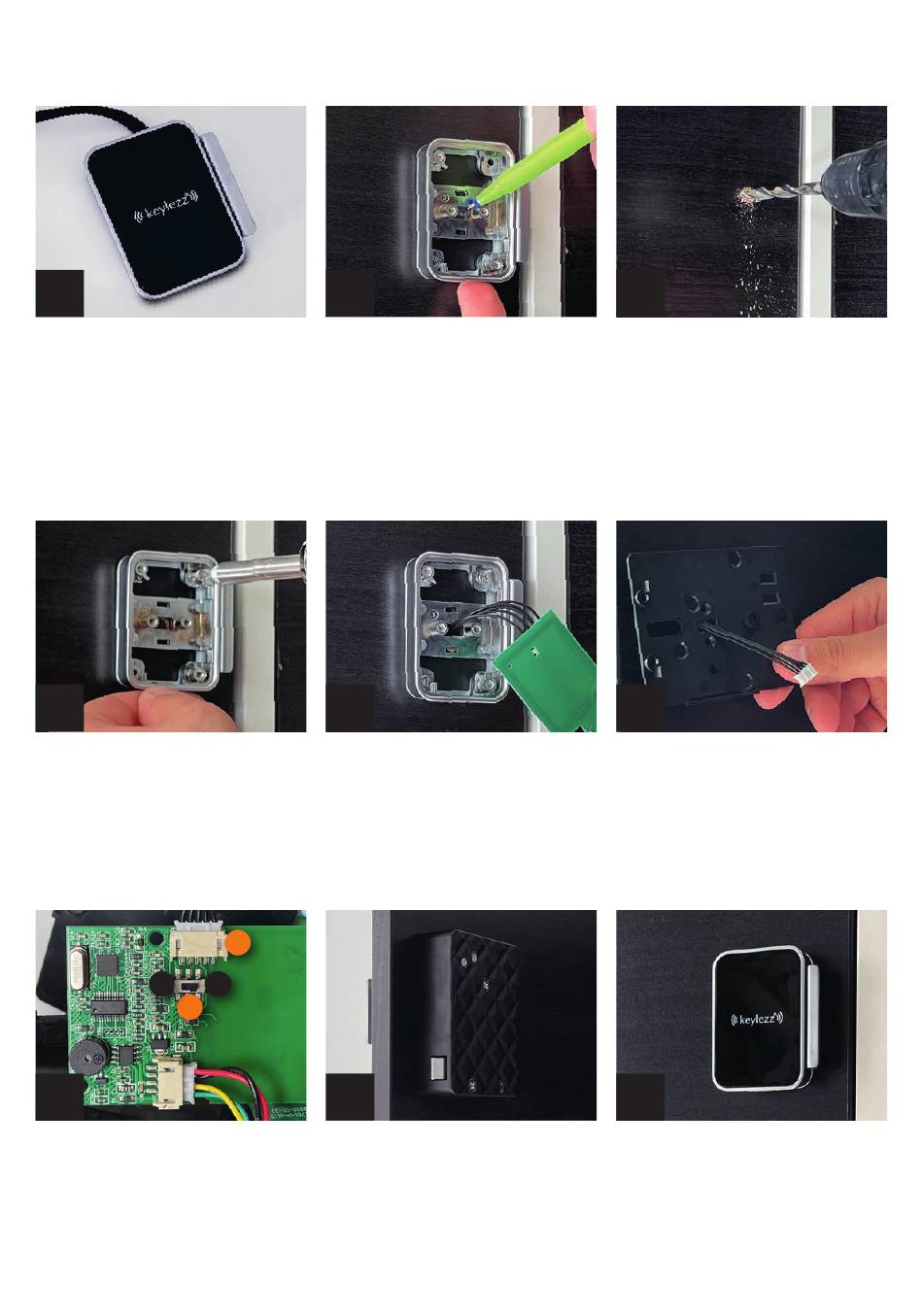

Montageanleitung – Keylezz® Außenantenne
1.
Front mit entsprechendem
Werkzeug an der Unterseite
entfernen. Platine lösen und
ebenfalls entfernen.
4.
Fixieren Sie das Schloss mit
den zwei mitgelieferten
Schrauben.
B
1
7.
Die beiden Schrauben der
Platine lösen und diese
umdrehen. Schalter (1) in
Position B (externe Antenne)
bringen und Verkabelung auf
den Steckplatz (2) setzen.
2.
Halterung positionieren und Halterung positionieren und
mittlere Öffnung markieren. mittlere Öff nung markieren.
Positionierung des Fallen- Positionierung des Fallen-
schlosses auf der Rückseite schlosses auf der Rückseite
(Seite 8) berücksichtigen. (Seite 5) berücksichtigen.
Ideal ist ein Abstand von 3 cm Ideal ist ein Abstand von 3 cm
zur Türkante. zur Türkante.
5.
Schieben Sie die Kabel durch
die Öff nung und befestigen
Sie die Platine wieder. An-
schließend setzen Sie die
Front ein.
2
A
8.
Für die Position des Schlosses Für die Position des Schlosses
beachten Sie die separate beachten Sie die separate
Montageanleitung auf S. 5. Montageanleitung auf S. 8.
Ggf. muss die Kabelöffnung Ggf. muss die Kabelöff nung
erweitert werden, damit die erweitert werden, damit die
Kabel nicht abklemmen. Kabel nicht abklemmen.
3.
Bohren Sie in die Front mit
einem Holzbohrer (10 mm)
das Loch für die Kabelfüh-
rung.
6.
Lösen Sie durch seitliches
Drücken den Deckel des
Keylezz® Fallenschlosses
und führen Sie die Kabel der
Außenantenne durch die zen-
trale Öff nung des Deckels.
9.
Fertig. Das Keylezz® Fallen-
schloss kann jetzt in Betrieb
genommen werden.
