Programmierbare Balkenanzeige
OCB500
√ 0/4-20mA, 5A, 200mV-300VDC oder echt RMS
√ 4 Signalkanäle wählbar und skalierbar
√ Dreifarbiger Balken, rot, orange, grün
√ Digitalanzeige 3-stellig
√ Programmierbar über Tasten
√ Vier Set Point Relais 250V-5A AC
√ Versorgung 115/230VAC oder 24VDC
√ Schraubklemmenanschlüsse

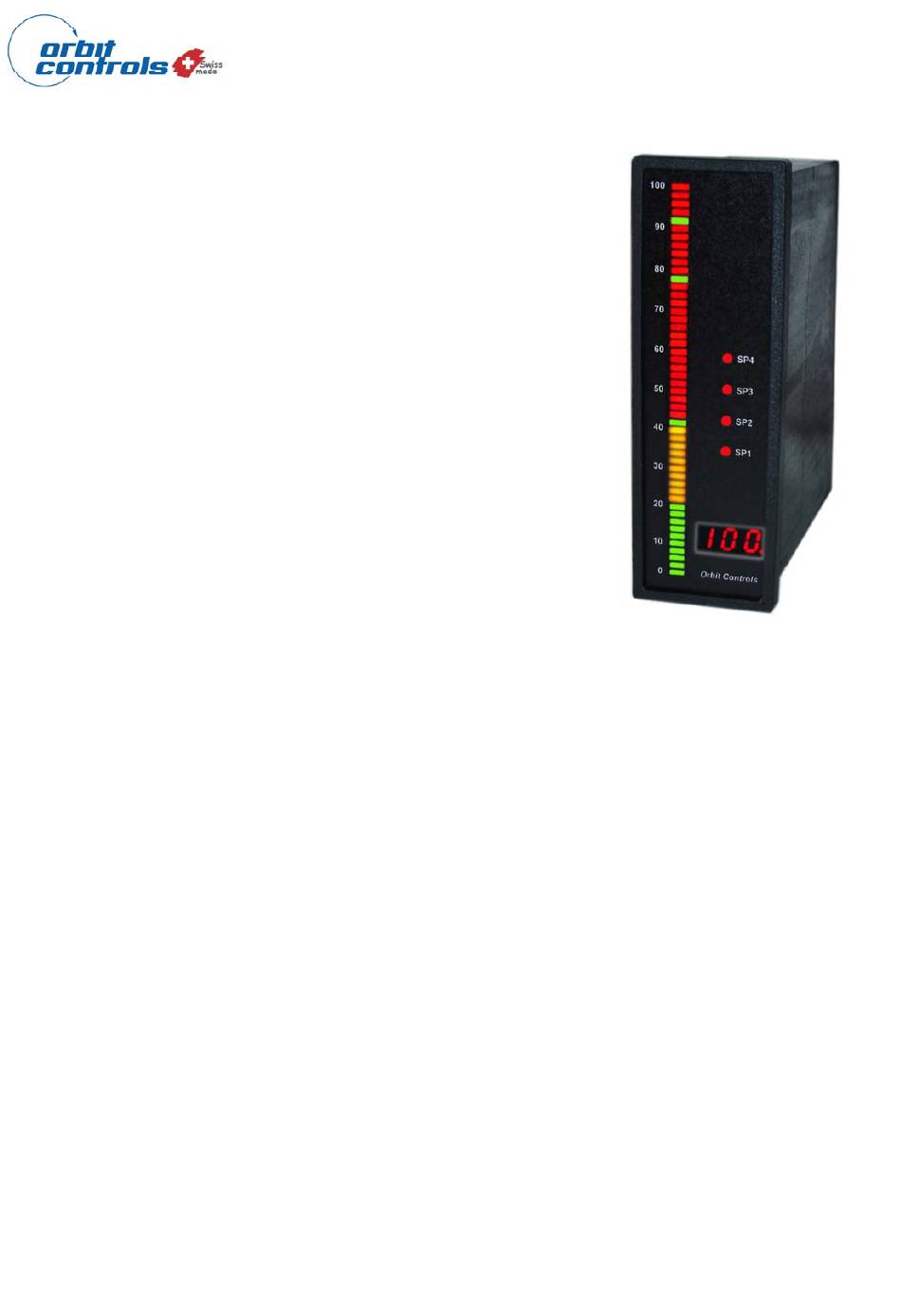

Balkenanzeige OCB500 mit 50 Segmenten und einer 3-stelligen
Digitalanzeige ist zum Anschluss an analoge Prozesssignale bestimmt.
Die Balkenfarbe rot, orange und grün kann über die ganze Balkenlänge
kombiniert werden. Das Gerät ist über die Tastatur programmierbar und
ermöglicht den Anschluss von linearen Prozesssignalen, Pt-100 und
DIN-Thermoelementen mit oder ohne Anschlusskompensation. Es ist
für Schalttafelbau zur Visualisierung von Prozessen bestimmt und kann
als Option mit vier Set Point Relais bestellt werden. Die Digitalanzeige
gewährt eine 3-stellige Auflösung. Im Messmode zeigt sie das zu messende Eingangssignal, im
Programmiermode dient sie zur Parametrisierung und Kalibration.
Über die Tastatur wird das Menu eröffnet und die Parameter gewählt. Das Menu ermöglicht die Wahl
von Eingangssignalen, Setzen von 4 Set Point Relais, Wahl von Balkenfarben sowie Skalierung der
Digital- und der Balkenanzeige. Die Set Point Zustände werden mit LEDs signalisiert.
Ein Signaleingang kann für DC- oder AC echt RMS-Signale und RTD gewählt werden. Weitere drei DC-
Signalkanäle stehen als Option zur Verfügung. Die Messwerte gleicher Art von allen vier Kanälen
werden mit Eingabe von Koeffizienten wunschgemäß skaliert und im Multiplexverfahren dargestellt.
Arithmetische Funktionen von vier Variablen können dargestellt werden:
DISPLAY =Coef 0+ADC1*Coef 1+ADC2*Coef 2+ADC3*Coef 3+ADC4*Coef 4
Wobei Coef die Koeffizienten und ADC die Messwerte sind.
Linearisierung in 8 Punkten ist als Softwareoption erhältlich. Sie erlaubt nicht lineare Signale linear
darzustellen oder lineare Signale nicht linear anzuzeigen. Eine typische Anwendung ist lineare
Mengenanzeige von Flüssigkeiten in Tankbehältern.
Schneller Spitzenwertspeicher mit schneller Mess- und Anzeigerate ist eine Option. Spitzen bis 4ms
werden in einem analogen Speicher aufgenommen und am Digitaldisplay und der Balkenanzeige
dargestellt. Mit externem Kontakt wird der Speicher auf den Momentanwert gesetzt.
Das Gerät ist in 48 x 144mm DIN-Gehäuse untergebracht und mit 24VDC oder 230VAC versorgt. Die
Programmiertasten sind nach der Abnahme der Frontblende zugänglich. Die Eingangssignale,
Versorgung und die Ausgänge werden über steckbare Schraubklemmen an der Rückwand
angeschlossen.
