Assembly Instructions
Montageanleitungen
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Instruções de montagem

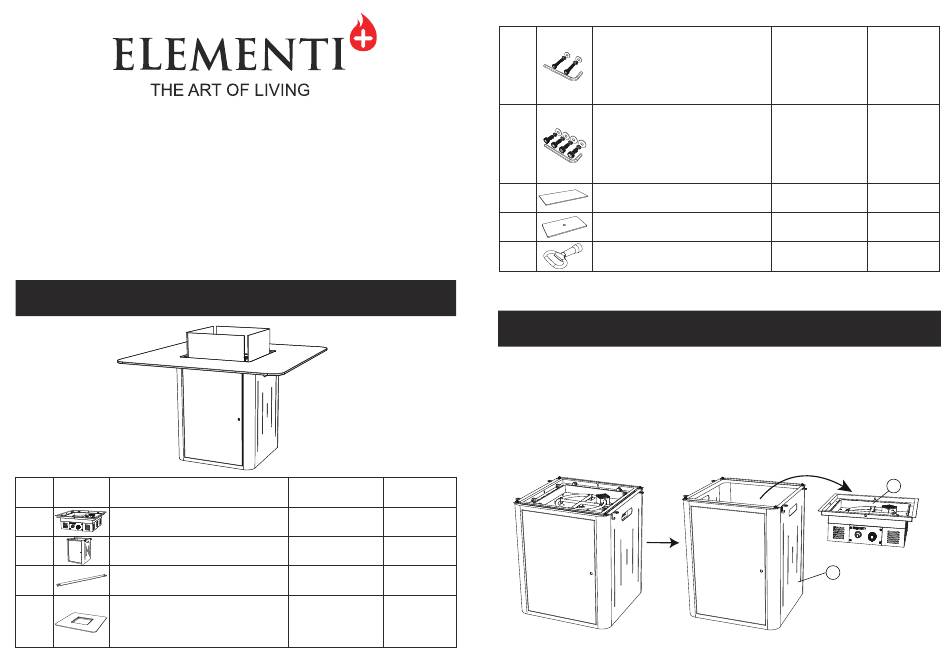

BRUGGE Marble Porcelain Dining Table
PARTS LIST / LISTE DER EINZELTEILE / LISTE DES PIÈCES /
ELENCO DELLE PARTI / LISTA DE PARTES / LISTA DE PEÇAS
No. / Nein./
Photo / Foto /
Description / Beschreibung /
Non./No./
Photo / Foto /
La description / Descrizione /
Foto / Foto
No./Não.
Descripción / Descrição
Burner kit / Brenner-Set /
A
Kit brûleur / Kit bruciatore /
Kit de quemadores / Kit de queimadores
Table base / Tischfuß /
B
Base de table / Base tabella /
Base de la Mesa / Base do quadro
Fixed metal strip / Feste Metallbänder /
C
Bandes métalliques fixes / Nastro metallico fisso /
Correa metálica fija / Tiras metálicas fixas
Table top with Metal frame base /
Tischplatte mit Gestell aus Metall /
Dessus de table avec base de cadre en métal /
D
Piano d'appoggio con struttura in metallo /
Mesa con base de marco metálico /
Tampo de mesa com base em metal
#AI-P221-A0
OFP202
Specification / Spezifikation /
Spécification /Specifica /
Especificación /Especificação
525x525x177mm
640x590x713mm
574x30mm
1180x1180x37mm
1/6
E
F
G
H
I
1.
EN: Take the burner kit out of the table base.
DE: Nehmen Sie den Brenner-Kit aus dem Tischfuß.
FR: Retirez le kit de brûleur de la base de la table.
IT: Prendi il kit bruciatore dalla base del tavolo.
ES: Retire el kit del quemador de la base de la Mesa.
PT: Tire o kit do queimador da base da mesa.
Quantity / Menge /
Quantité /Quantità /
Cantidad / Quantidade
1 pc
1 pc
2 pcs
1 pc
Hexgon socket screw, spring, gasket and Hexgon key /
Sechskantschraube, Feder,
Dichtung und Sechskantschlüssel /
Vis à tête hexagonale concave, ressorts,
rondelles et clés hexagonales /
Vite esagonale, molla, guarnizione e chiave esagonale /
Tornillos, resortes, arandelas y teclas hexagonales /
Parafuso de soquete sextavado, mola,
junta e chave sextavada
Hexgon socket screw, spring, gasket and Hexgon key /
Sechskantschraube, Feder,
Dichtung und Sechskantschlüssel /
Vis à tête hexagonale concave, ressorts,
rondelles et clés hexagonales /
Vite esagonale, molla, guarnizione e chiave esagonale /
Tornillos, resortes, arandelas y teclas hexagonales /
Parafuso de soquete sextavado, mola,
junta e chave sextavada
Glass panel / Glasplatte /
Panneau de verre / Pannello di vetro /
Paneles de vidrio / Painel de vidro
Cover / Cover /
Masquage / Copertura /
Encubrimiento / Capa
Key / Schlüssel /
La clé / Chiave /
Clave / Chave
ASSEMBLY / ASSEMBLÉ / ASAMBLEA /
ASSEMBLAGGIO / ASAMBLEA / CONJUNTO
2/6
M6x30mm *2pcs
D18mm *2pcs
1 set
D12-7mm *2pcs
L80mm *1pc
M8x20mm *4pcs
D22mm *4pcs
1 set
D12-9mm *4pcs
L90mm *1pc
420×200×6mm
4 pcs
262×525×12mm
2 pcs
50×38×12mm
1 pc
A
B
