Modelle: Diese Einbauanleitung gilt für folgende Modelle: • A6 4F (Generation 2) Hinweise zur Sicherheit ACHTUNG!!! Als erstes gilt: Batterie vor Beginn der Arbeiten abklemmen! übernehmen keine Haftung für Schäden, durch fehlerhaften Einbau oder unsachgemäßigte Bedienung entstanden sind! Benötige Teile •...

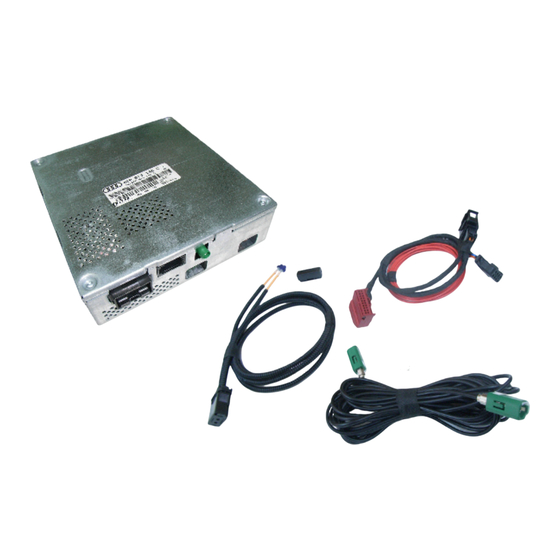

Einbau • Im Bild 1 sind Folgende Komponenten zu sehen: Kabelsätze: 1,3,4 Verbinder: 2 TV Tuner: 5 Bild 1 • Öffnen Sie die Schutzkappe des Kabelsatzes Nr.1. Auf dem Gehäuse finden Sie 2 Pfeile ( Out; In, in Bezug auf die Leitung, die in den Stecker eingesteckt wird (In) bzw. Stecker rausgezogen wird...
Seite 4
• Die Antenneleitung Nr. 3 wird zwischen dem TV Tuner und dem FBAS Steuergerät verbunden und muss vom Kofferraum bis nach vorne hinter das Handschuhfach verlegt werden, wo sich das Steuergerät befindet. • Die Codierung des Steuergerätes und TV Tuners kann beim AUDI Händler durchgeführt werden. - 3 -...
