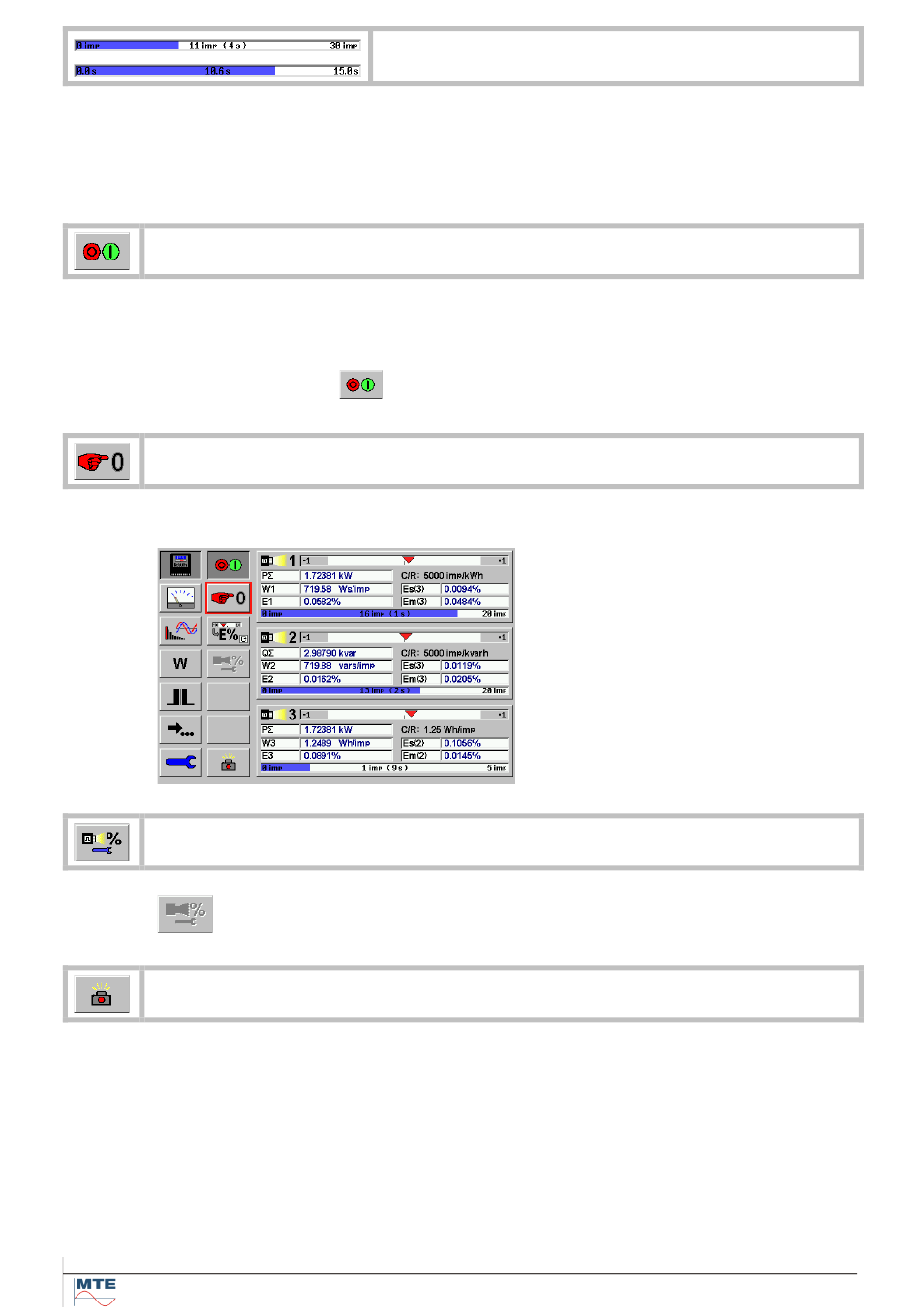

Ein Balkendiagramm zeigt entweder die gezählten Impulse mit voraussichtlich
verbleibende Messzeit in Klammern oder abgelaufene Zeit der aktiven Messung in
Sekunden an. Innerhalb des Balkendiagramms wird auf der rechten Seite der Endwert
von t/n entweder als Impulse oder Sekunden dargestellt.
Start / Stop der Fehlermessung
Ändern der Einstellungen im Menü Fehlermessung parametrieren ist möglich.
Wichtig: Damit die neu gemachten Einstellungen im Menü Fehlermessung
parametrieren übernommen werden, muss die Fehlermessung
mit der Taste
Fehlermessung zurücksetzen
Jeder Tastendruck bewirkt ein Neustart.
Aufruf Menü Fehlermessung parametrieren [8.2.2].
Während einer Fehlermessung ist die Funktion Fehlermessung
parametrieren blockiert.
Aufruf des Menüs Speicherung von Prüfergebnissen [10].
8.2.1

Messaufbau

Beispiele für Messaufbauten in verschiedenen Schaltungsarten werden im Kapitel 17 beschrieben.
Spezielle Sorgfalt muss angewendet werden bei der Erdung des Messaufbaus.
Wir empfehlen, dass im ganzen Messaufbau nur eine Verbindung des Spannungs-Nullanschlusses
zur Schutzerde erstellt wird.
Normalerweise wird diese Verbindung beim Prüfzähler gemacht. Wenn jedoch der Ausgang der
Quelle bereits geerdet ist, sollte dies die einzige Erdverbindung im ganzen System sein.
Erdschleifen, verursacht durch mehrfache Erdverbindungen, müssen vermieden werden.
Balkendiagramm-Anzeige der Messperiode
neu gestartet werden.
PTS 400.3 PLUS Bedienungshandbuch_R02
Alle Fehlerresultate und statistischen
Berechnungen für Mittelwert und
Standardabweichung werden
zurückgesetzt.
Jedes der drei Auswertesysteme
wartet auf den ersten Impuls zum
Start der Messung.
Die Funktion steht nur zur Verfügung,
wenn die Start / Stopp Funktionstaste
gedrückt dargestellt ist.
