revolt ZX-3598-675 Bedienungsanleitung
Universal-plug-&-play-akkuspeicher für balkon-solaranlagen, lifepo4-akku, 2,15 kwh, bis zu 1.500 watt solar-input, 2 integrierte laderegler, bms, wlan, app
Verwandte Anleitungen für revolt ZX-3598-675
Inhaltszusammenfassung für revolt ZX-3598-675

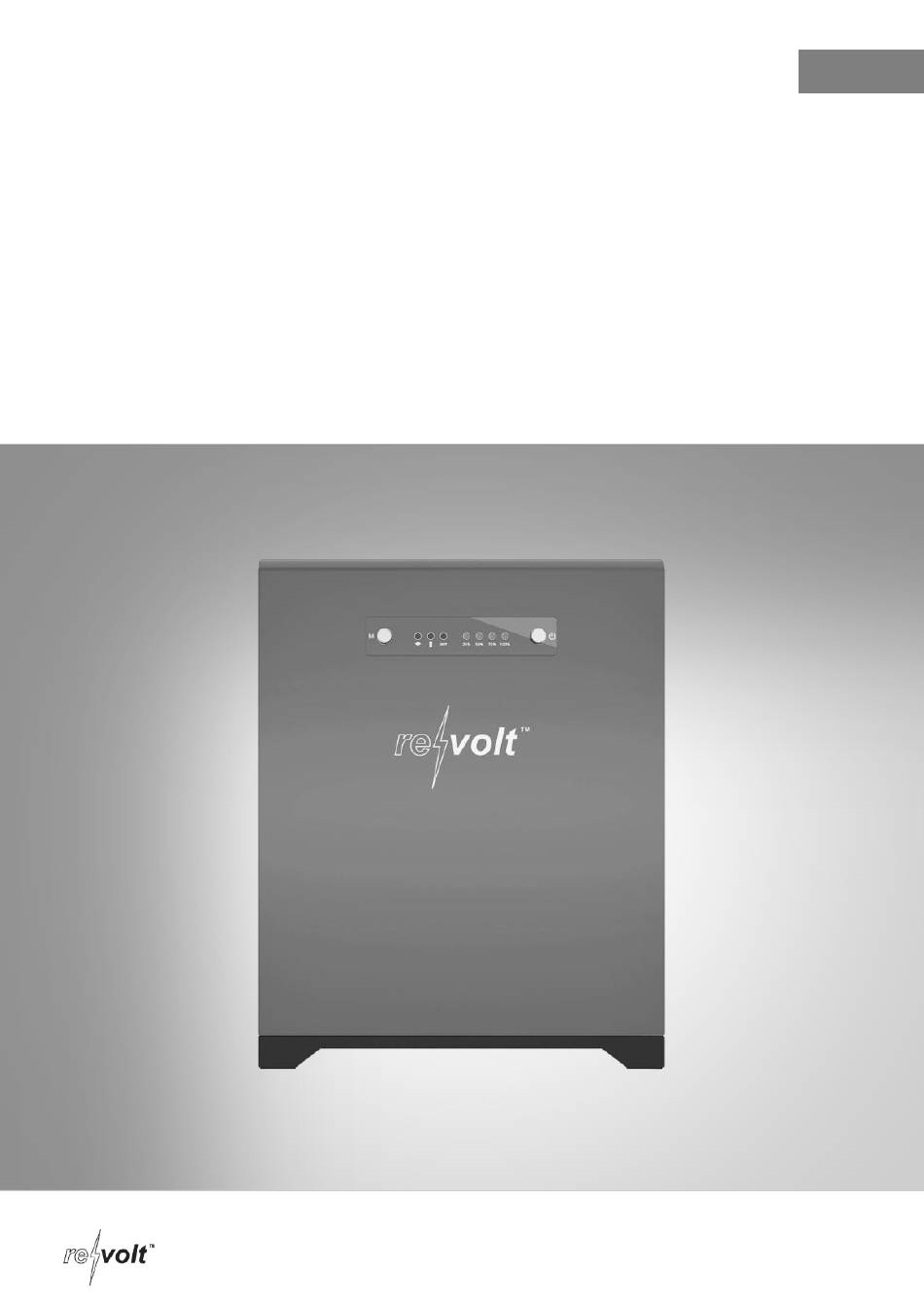

- Seite 1 Universal-Plug-&-Play-Akkuspeicher für Balkon-Solaranlagen, LiFePO4-Akku, 2,15 kWh, bis zu 1.500 Watt Solar-Input, 2 integrierte Laderegler, BMS, WLAN, App Bedienungsanleitung ZX-3598-675...
-
Seite 2: Inhaltsverzeichnis
Übersicht PV-Energieerzeugung ..................15 Andere Einstellungen ..................... 16 Arbeitsmodus ........................17 Ausgabe-Priorität ......................17 Energie-Reservepriorität ..................... 17 Grund-Einstellungen ....................... 17 Gerät teilen ........................17 Wartung ..........................18 Lagerung........................... 18 Akkuspeicher zurücksetzen .................... 18 Akkuspeicher aus der App entfernen ................18 Revolt – www.revolt-power.de... - Seite 3 Datenschutz ........................18 Technische Daten ......................19 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Revolt - www.revolt-power.de...
-
Seite 4: Ihr Neuer Lifepo4-Akkuspeicher
• 4x MC4-Anschlusskabel (2x 2 Meter, 2x 3 Meter) • Bedienungsanleitung Empfohlene App Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrem LiFePo4-Akku- speicher und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App Wonderfree. Revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
• Tragen Sie den Akku nicht, während Sie Halsketten, Ringe, Armbänder, Haarnadeln o- der andere Metallgegenstände tragen. • Die Pole des Produkts stehen immer unter Spannung. Legen Sie daher keine metalli- schen Gegenstände oder Werkzeuge auf das Produkt. Vermeiden Sie Kurzschlüsse, zu tiefe Entladungen und zu hohe Ladeströme. Revolt - www.revolt-power.de... - Seite 6 • Setzen Sie das Produkt weder Wasser noch Salzwasser aus. Tauchen Sie den Akku nie- mals in Wasser oder andere Flüssigkeiten. • Reinigen Sie das Produkt nicht mit aggressiven Chemikalien oder Reinigungsmitteln. • Technische Änderungen und Irrtümer vorbehalten. Revolt – www.revolt-power.de...
-
Seite 7: Wichtige Hinweise Zum Akku Und Seiner Entsorgung
Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30 % des Ladevolumens. • Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 - 20 °C. ACHTUNG! Gleichspannung im Inneren. Gefahr von Lichtbogen und Stromschlag! Revolt - www.revolt-power.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-3598-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. -
Seite 9: Produktdetails
Produktdetails Linke Seite Front Rechte Seite Erweiterungs-Anschluss WLAN-Antenne PV-Input 1 Output 1 PV-Input 2 Output 2 Anzeige- und Bedienpanel Bedienpanel Modus-Taste DC-Output-LED WLAN-LED Akku-Ladestand LED für Erweiterungs-Gerät Ein/Aus-Taste Revolt - www.revolt-power.de... -
Seite 10: Inbetriebnahme
2. Verbinden Sie Ihre Solarmodule mit dem PV-Input des LiFePo4-Akkus. 3. Verbinden Sie Ihren Micro-Wechselrichter mithilfe der mitgelieferten MC4-Kabel mit dem PV-Output des LiFePo4-Akkus. Anschluss an Solarpanels Verbinden Sie den Akkuspeicher über die mitgelieferten MC4-Anschlusskabel mit den Solarpanels. Akkuspeicher Anschlusskabel Solarpanels* * nicht im Lieferumfang enthalten Revolt – www.revolt-power.de... -
Seite 11: Anschluss An Mikro-Wechselrichter
• Sollte dies nicht der Fall sein, halten Sie die Power-Taste mindestens 5 Sekunden ge- drückt, um Ihren LiFePo4-Akkuspeicher einzuschalten. Die LED-Anzeigen leuchten. • Halten Sie die Power-Taste erneut mindestens 5 Sekunden gedrückt, um Ihren LiFePo4- Akkuspeicher auszuschalten. Die LED-Anzeigen erlöschen. Revolt - www.revolt-power.de... -
Seite 12: Tastenfunktionen
Status-LEDs Symbol Status Erklärung Leuchtet rot Bluetooth-Verbindung WLAN Leuchtet blau WLAN-Verbindung Blinkt blau Kopplungs-Modus DC-Output aktiviert DC Output DC-Output deaktiviert Akku-Ladestand Akku-Status Lade-Status Entlade-Status Akku-Anzeige ≤25 % Blinkt 25-50% Blinkt 50-75% Blinkt Kapazität 75-99% Blinkt 100% Revolt – www.revolt-power.de... -
Seite 13: App
Akkuspeichers. Der Akkuspeicher wird nun mit der App gekoppelt. 7. Geben Sie die benötigten Netzwerkinformationen für Ihr WLAN an. 8. Tippen Sie nach erfolgter Koppelung auf Done. 9. Bestätigen Sie durch Tippen auf Save, dass der Akkuspeicher Ihrer Geräteübersicht hinzugefügt wird. Revolt - www.revolt-power.de... -
Seite 14: Steuerseite
Steuerseite Zurück zur Startseite PV-Input (in Echtzeit) Gerätename DC-Output (in Echtzeit) Benachrichtigungen Übersicht PV-Energieerzeugung Grund-Einstellungen PV-Eingangsleistung 1 Akkuladestand PV-Eingangsleistung 2 Verbleibende Ladezeit bis 100 % Geräte-Übersicht bzw. Entladezeit bis 0 % Temperatur Andere Einstellungen Revolt – www.revolt-power.de... -
Seite 15: Dc-Output
Tippen Sie auf Output, um die Stromausgabe an den Wechselrichter zu steuern. Tippen Sie anschließend auf den Schalter neben DC-Informationen, um die Stromausgabe ein- (Schalter rechts) oder auszuschalten (Schalter links). Übersicht PV-Energieerzeugung Tippen Sie auf PV-Energieerzeugung, um eine Übersicht der erzeugten Energie (Tag, Woche, Monat, gesamt) zu erhalten. Revolt - www.revolt-power.de... -
Seite 16: Andere Einstellungen
PV-Eingangsleistung, z. B. abends oder an be- wölkten Tagen). Ist die PV-Eingangsleistung größer als vom Mikro-Wechselrich- ter benötigt, wird die verbleibende PV-Eingangsleistung zum Laden des Akkus verwendet, bis dieser vollständig geladen ist. Device Key Anzeige der Gerätenummer Revolt – www.revolt-power.de... -
Seite 17: Arbeitsmodus
1. Installieren und registrieren Sie auf dem Gerät des anderen Nutzers die App Wonder- free (wie unter Account registrieren beschrieben) und loggen Sie sich ein. 2. Tippen Sie auf Ihrem Gerät auf der Steuerseite des Akkuspeichers rechts oben auf dem Bildschirm auf das Symbol für die Grund-Einstellungen. Revolt - www.revolt-power.de... -
Seite 18: Wartung
App des bisherigen Nutzers entfernt wurde. Datenschutz Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben, beachten Sie bitte folgende Punkte: • Setzen Sie das Gerät zurück. • Entfernen Sie das Gerät aus der App. Revolt – www.revolt-power.de... -
Seite 19: Technische Daten
IP65 - Schutz gegen Strahlwasser (Düse) au beliebigem Winkel Lagertemperatur -10 °C bis 45 °C Betriebstemperatur -20 °C bis 60 °C Ladetemperatur 0 °C bis 50 °C Maße 400 x 320 x 185 mm Gewicht 26,4 kg Revolt - www.revolt-power.de... - Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 08.03.2024 – AS//RM Revolt – www.revolt-power.de...
