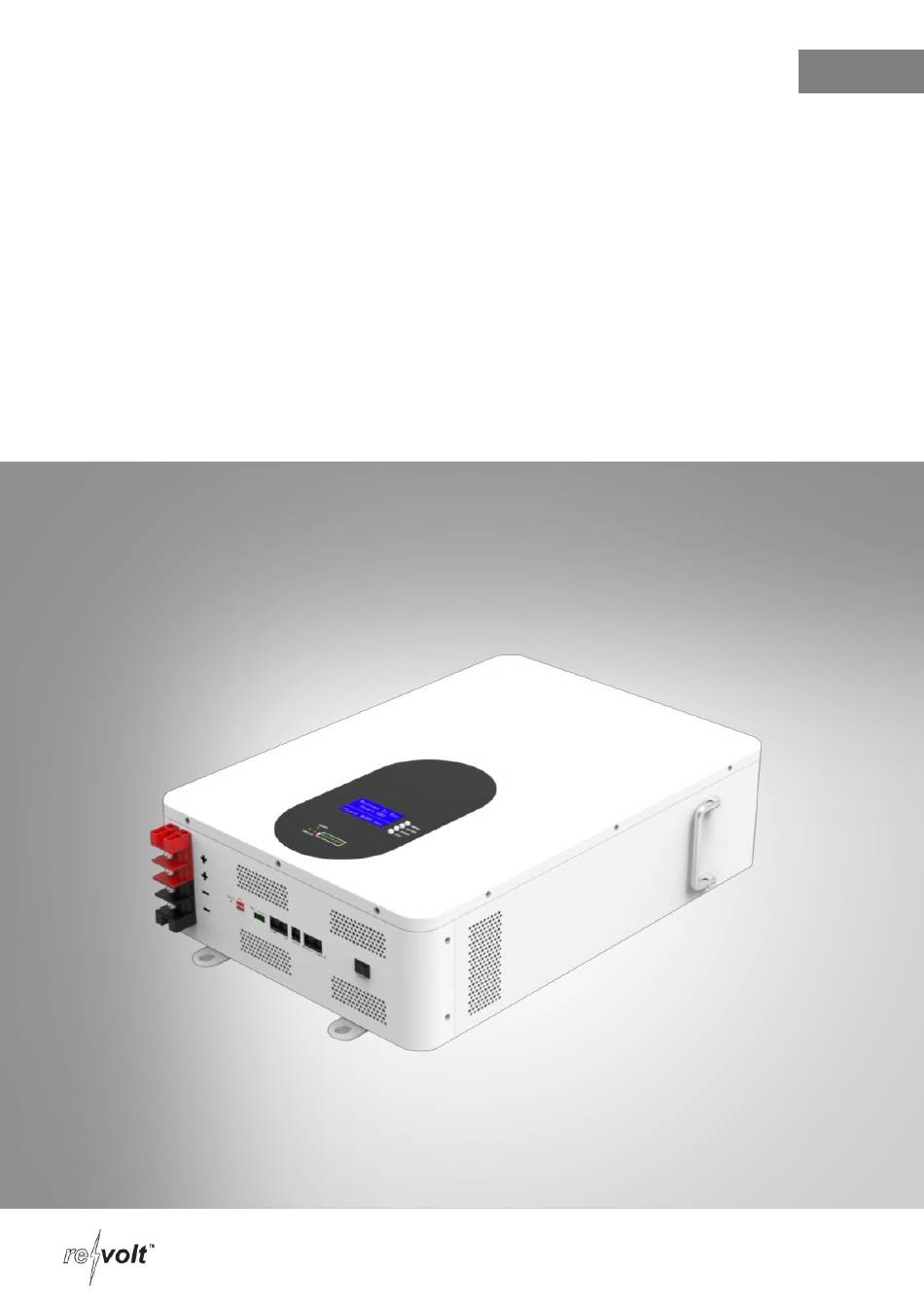

- Seite 1 Solarspeicher BMS, bis zu 6.000 Ladezyklen, LCD-Display, IP44 Bedienungsanleitung ZX-3425-675...
-
Seite 2: Inhaltsverzeichnis
Installation- und Montageort ................... 12 Schematische Darstellung ....................13 Parallelschaltung mehrerer Solarspeicher ..............14 LCD-Display ........................16 Status-LEDs ........................19 Problemlösungen ......................20 LED und Summer bei BMS-Fehler ................. 20 Fehlermeldungen ......................20 Technische Daten ......................23 Revolt – www.revolt-power.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Revolt - www.revolt-power.de...
-
Seite 4: Ihr Neuer Solarspeicher
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Solarspeicher optimal einsetzen können. Lieferumfang • Solarspeicher • RJ45 Kabel • SC25-6 Kabel Set mit Ringösen (1 x rot, 1 x schwarz) • Bedienungsanleitung Revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Hersteller oder von durch ihn ausdrücklich hierfür autorisierte Personen durchgeführt werden. • Öffnen Sie das Produkt nie eigenmächtig. Führen Sie Reparaturen nie selbst aus! • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus be- reits geringer Höhe beschädigt werden. Revolt - www.revolt-power.de... - Seite 6 • Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze. Platzieren Sie den So- larspeichern nicht in der Nähe von Wasser- oder Wärmequellen. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten. Schutzklasse 1: Schutzleiter Revolt – www.revolt-power.de...
-
Seite 7: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-3425-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. -
Seite 8: Produktdetails
Produktdetails Solarspeicher 11 12 Gehäuse Kommunikationsschnittstellen Öse Reset-Schalter Griff Erdungspunkt LCD-Display Stromanschlüsse (Verbindung mit In- verter oder Parallelschaltung) Lüftungsschlitze Wahlschalter (DIP-Einstellungen) Netzschalter Trockenkontakt (ohne Bedeutung) Revolt – www.revolt-power.de... -
Seite 9: Lcd-Display
LCD-Display LCD-Display Menü-Taste Enter-Taste Runter-Taste ESC-Taste Status-LED ON/OFF-LED RUN-LED (Betriebszustand-LED) ALM-LED (Alarm-LED) SOC-LED (Akku-Ladestands-/Kapazitäts-LEDs) Revolt - www.revolt-power.de... -
Seite 10: Vor Inbetriebnahme
Sie die Reset-Taste oder die ON/OFF-Taste ca. 35 Sekunden lang gedrückt, um den Neustart zu erzwingen. 2. Wenn das BMS normal läuft, messen Sie die Akkuspannung an den Plus-/Minuspolen des Solarspeichers oder drücken Sie auf Menü → Analog Info. Revolt – www.revolt-power.de... -
Seite 11: Anschluss
Auf folgende Strom-Parameter ist das BMS des Solarspeichers eingestellt: Parameter 48V-Batteriesystem Erhaltungsladespannung 53,25 V Gleichwertige Ladespannung 54,75 V Akkukapazität 100 Ah Laden üblicherweise 0,20 C, max. 1 C/C Überspannungsalarm 52,5 V Unterspannungsalarm 42 V EOD (Ende der Entladung) 40,5 V Ausschaltspannung des Wechselrichters 40,3 V Revolt - www.revolt-power.de... -
Seite 12: Installation
• Der Solarspeicher darf keiner Feuchtigkeit oder übermäßigem Staub ausgesetzt werden. • Nur in trockener Umgebung installieren. • Den Solarspeicher außerhalb der Reichweite von Kindern und Haustieren installieren. • Für eine einfache Wartung sollte der Solarspeicher auf Augenhöhe installiert werden. Revolt – www.revolt-power.de... -
Seite 13: Schematische Darstellung
Schematische Darstellung HINWEIS: Es handelt sich bei der folgenden Abbildung um ein grobes Schema für eine mög- liche Anwendung. Lassen Sie die Installation nur von einer Elektrofachkraft unter Beachtung der notwendigen Sicherheitsvorkehrungen durchführen. Revolt - www.revolt-power.de... -
Seite 14: Parallelschaltung Mehrerer Solarspeicher
Der RJ45-Stecker des Netzwerkkabels 1 positiv (weiß-orange) wird an RS- 485-A angeschlossen; 2 negativ (orange) wird an RS-485-B angeschlossen (siehe Ab- bildung). PIN2/7 (weiß/orange): 485-A PIN1/7 (orange) 485-B orange & orange grün & blau blau & grün braun & braun weiß weiß weiß weiß Revolt – www.revolt-power.de... - Seite 15 4. Verbinden Sie anschließend die Stromanschlüsse zur Parallelschaltung. Positiv Negativ Kommunikation Revolt - www.revolt-power.de...
-
Seite 16: Lcd-Display
(voreingestellt und nur ein- sehbar durch Hersteller) Sys Setting = System-Einstellungen Hauptmenü → PackV = Gesamt-Spannung Analog Info (Ist-Zustand) Im = Aktueller Stromfluss (in Ampere) Temperature = Temperatur Cell Voltage = Zellspannung Hauptmenü → CellCapacity = Zellen-Kapazität Analog Info Revolt – www.revolt-power.de... - Seite 17 Hauptmenü → Status = Betriebszustand BMS Status Record = Aufzeichnungen BMS BMS Status = Aktueller BMS-Status Hauptmenü → SCP = Kurzschlussschutz BMS Status → O/UTP = Temperaturschutz Record (Temperatur zu hoch/zu niedrig) OCP = Überstromschutz UVP = Unterspannungsschutz Revolt - www.revolt-power.de...
- Seite 18 OCP = Überstromschutz Hauptmenü → SCP = Kurzschlussschutz BMS Status → BMS Status Failure = Versagen Hauptmenü → Keine Einstellungen verfügbar, her- Para Setting stellerseitig voreingestellt. Hauptmenü → Baud-rate = Baudrate (Schrittge- Sys Setting schwindigkeit der Kommunikation) Revolt – www.revolt-power.de...
-
Seite 19: Status-Leds
LEDs die Kapazität entspre- chend der oben genannten Ladestands- abschnitte an. D.h. bei 83-100% Kapazi- tät sind alle sechs LEDs an, bei 66,4-83% Kapazität sind fünf LEDs an, bei 49,8- 66,4% sind vier LEDs an etc.… Revolt - www.revolt-power.de... -
Seite 20: Problemlösungen
BMS einge- schaltet ist. • Fehler beim seriellen An- schluss des Moduls Rote Status-LED leuch- • Warnung Lokalisieren Sie die Fehler- tet dauerhaft stelle mithilfe der Tabellen „Status-LEDs“ und „LED und Summer bei BMS-Feh- ler“ (s.o.) Revolt – www.revolt-power.de... - Seite 21 Hilfscodes ist eine andere setzen chungssystems kom- als die Adresse der dyna- 2. Wenn mehrere Geräte pa- munizieren mischen Schleifenabfrage rallelgeschaltet sind, müssen 2. Wenn mehrere Geräte unterschiedliche Adressen parallelgeschaltet sind, eingestellt werden. Die Wäh- ladresse jedes Produkts Revolt - www.revolt-power.de...
- Seite 22 Konfiguration der seriellen leitungen ist falsch Schnittstelle ein. 5. Fehler bei physischer 4. Schließen Sie die Kommu- Verbindung des Kommu- nikationsleitung korrekt an nikationskreises 5. Prüfen Sie, ob die physi- sche Verbindung des Kom- munikationskreises normal ist. Revolt – www.revolt-power.de...
-
Seite 23: Technische Daten
Wiederherstellung nach Beseitigung der Kurzschlusslast Stromverbrauch im Betrieb 50 mA (max.) Betriebstemperatur +10~+45 °C (Laden) -20~+60 °C (Entladen) -20 – 50 °C Lagertemperatur Ladezyklen 6.000 Schutzart IP44 Maße 59 x 41 x 15,5 cm Gewicht 47 kg Revolt - www.revolt-power.de... - Seite 24 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 04.04.2023 – JvdH//RM Revolt – www.revolt-power.de...
