Sys-Pro 1 Zone Touch/Funk-Dimmer 230V weiß,
360VA, Phasenan-/Abschnitt wählbar

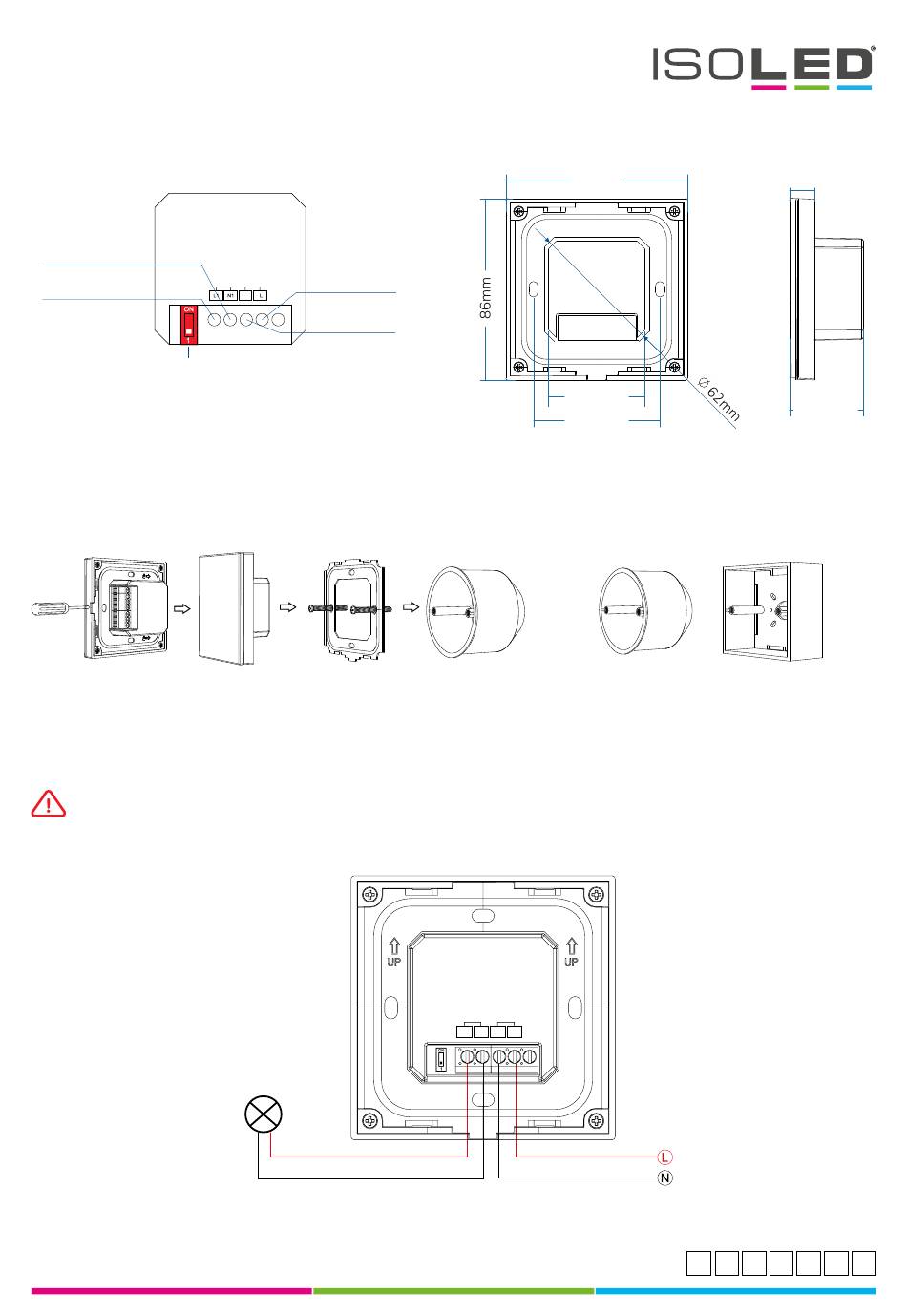

Dimensionen und Installation
AC N Ausgang
AC L Ausgang
DIP Schalter für Phasenan-
und Phasenabschnitt
Aufbau:
Deinstallation
Touchpanel
Schaltplan
Achtung:
Bitte sicherstellen das Verkabelungen und Polaritäten richtig verbunden bzw. gesichert sind bevor der Strom angeschlos-
sen wird, andernfalls könnte der Dimmer beschädigt werden.
» Verbinden mit dimmbarem LED Licht
Dimmbares LED Licht
ISOLED
FIAI Handels GmbH | Egerbach 48 | A-6334 Schwoich
®
AC L Eingang
OUTPUT
INPUT
AC100-240V
AC100-240V
N
AC N Eingang
Basisplatte
100-240V
AC Ausgang
86mm
45.5mm
59mm
Typische Basis wie folgt:
Basis
European Style
OUTPUT
INPUT
AC100-240V
AC100-240V
L1
N1
NL
100-240V
AC Eingang
