Ride Corbac Benutzerhandbuch Seite 4
Benutzerhandbuch für die Ride
1
2
3
5
www.ridedesigns.com
Corbac
Verstellbare Rückenlehne
™
™
Austausch der bestehenden Rückenpolsterung an einem Rollstuhl
mit Schiebegriffen und bestehenden Gewindeeinsätzen
A

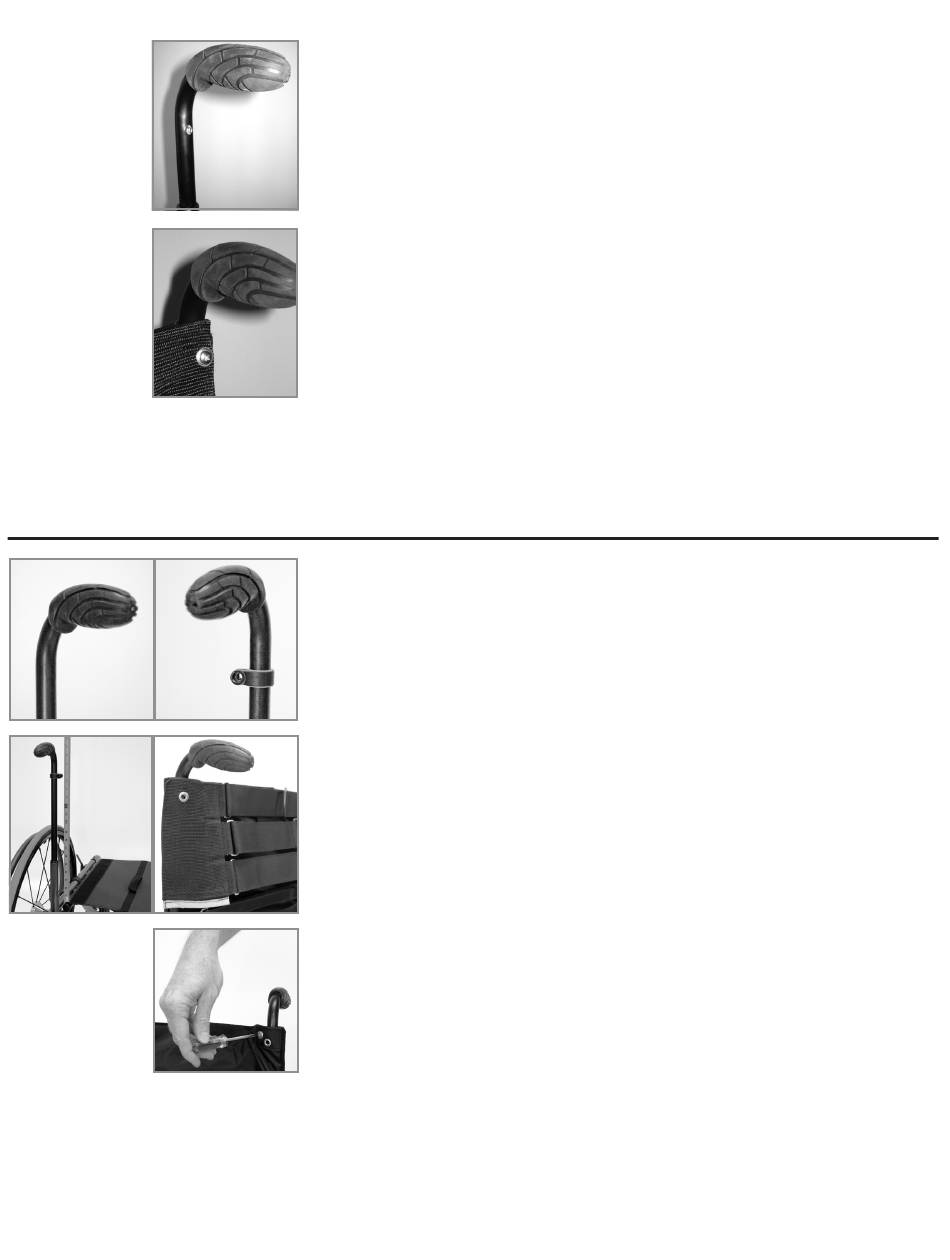

1. Verifizieren Sie, dass die Corbac Rückenlehne ohne das ursprüngliche Rückenpolster
des Rollstuhls verwendet wird und dass die rückseitigen Stangen, wie in Abbildung 1
B
gezeigt, über Schiebegriffe (A) und Gewindeeinsätze (B) verfügen.
2. Nehmen Sie die verstellbare Corbac-Halterung aus der Kartonumverpackung. Nicht
auffalten.
3. Lokalisieren Sie die große Tasche unter den Einstellgurten.
4. Schieben Sie die verstellbare Corbac-Halterung über die Schiebegriffe des Rollstuhls,
indem Sie die Griffe durch die Löcher in den innenliegenden oberen und unteren Ecken
der großen Tasche schieben.
5. Richten Sie die Ösen auf der Corbac-Halterung auf den originalen Gewindeeinsatz
am Rollstuhl aus.
6. Setzen Sie die Schraube des originalen Rollstuhlpolsters durch die Öse in den
Gewindeeinsatz ein und ziehen Sie sie sicher fest (Abbildung 2).
7. Ziehen Sie die Spannungsriemen der Corbac-Halterung leicht fest. Bei einigen
Rollstühlen mit Starrrahmen müssen möglicherweise die unteren Riemen unter der Stange
lokalisiert werden.
8. Ziehen Sie die Klappe herunter und bringen Sie diese so an der Sitzschlaufe an,
dass ausreichend Spielraum für das an den rückseitigen Stangen anzulegende Polster
gewährleistet wird.
9. Bringen Sie das Sitzpolster an und achten Sie dabei auf dessen korrekte Position.
10. Fahren Sie mit dem Abschnitt "Anpassen der Corbac" fort.
Austausch der Rückenpolsterung an einem Rollstuhl mit an der
4
Lehne integrierten Schiebegriffen ohne bestehende Gewindeeinsätze
1. Verifizieren Sie, dass die Corbac Rückenlehne ohne das ursprüngliche Rückenpolster
des Rollstuhls verwendet wird und dass die rückseitigen Stangen über Schiebegriffe,
jedoch keine Gewindeeinsätze verfügen (Abbildung 3).
2. Ermitteln Sie den Stangendurchmesser an der Stelle, an der die Corbac-Rückenlehne
am höchsten sitzen wird.
3. Verwenden Sie die folgenden Bügel für den Stangendurchmesser:
1" (2,54 cm) Stange ................
6
7/8" (2,2 cm) Stange ...............
3/4" (1,9 cm) Stange ...............
4. Installieren Sie die Klemmen mit den Schraubeinsätzen der Bügel in Richtung der
Rückseite des Rollstuhls, indem Sie die Klemmen über die Stangen spreizen (Abbildung
4). Passen Sie die Klemmenhöhe auf 3/4" (1,9 cm) unter der letzten Corbac-Höhe an und
stellen Sie sicher, dass sich beide Klemmen auf derselben Höhe über den Sitzschienen
befinden (Abbildung 5). Setzen Sie zu diesem Zeitpunkt noch nicht die Schrauben ein.
5. Installieren Sie die verstellbare Corbac-Halterung.
a. Nehmen Sie die verstellbare Corbac-Halterung aus der Kartonumverpackung und
7
lösen Sie den Textilüberzug des Abstandhalter ab. Nicht auffalten. Lokalisieren Sie die
großen Taschen unter den Einstellriemen.
b. Schieben Sie die verstellbare Corbac-Halterung über die Schiebegriffe und
Klemmen des Rollstuhls, indem Sie die Griffe durch die Löcher in den innenliegenden
oberen und unteren Ecken der großen Tasche schieben (Abbildung 6).
c. Richten Sie die Ösen der verstellbaren Halterung auf die Klemmen aus und setzen
Sie die mitgelieferten 10-32 Schrauben ein. Passen Sie die Klemmendrehung so an,
dass sie der gewünschten Wölbung der verstellbaren Halterung entspricht. Ziehen Sie
die Schrauben sicher fest (Abbildung 7).
6. Ziehen Sie die Riemen leicht fest. Bei einigen Rollstühlen mit Starrrahmen müssen
möglicherweise die unteren Riemen unter der Stange lokalisiert werden.
7. Ziehen Sie die Klappe herunter und bringen Sie diese so an der Sitzschlaufe an, dass
ausreichend Spielraum für das an den rückseitigen Stangen anzulegende Polster
gewährleistet wird.
Große Klemmen ohne Unterlegscheiben
Große Klemmen mit Unterlegscheiben
Kleine Klemmen mit Unterlegscheiben
