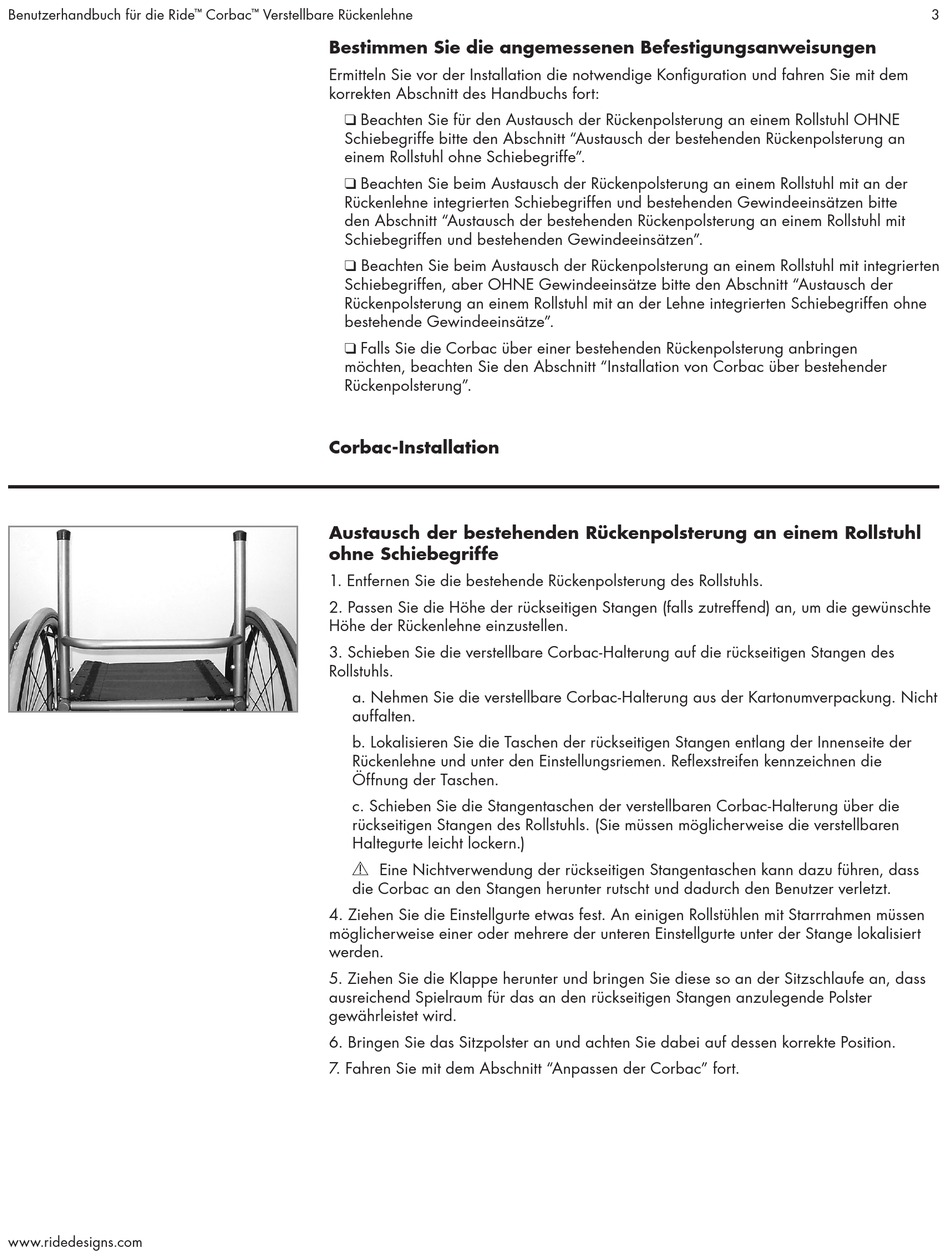

Ride Corbac Benutzerhandbuch Seite 3

Benutzerhandbuch für die Ride
www.ridedesigns.com
Corbac Verstellbare Rückenlehne
™ ™
Bestimmen Sie die angemessenen Befestigungsanweisungen
Ermitteln Sie vor der Installation die notwendige Konfiguration und fahren Sie mit dem
korrekten Abschnitt des Handbuchs fort:
❑ Beachten Sie für den Austausch der Rückenpolsterung an einem Rollstuhl OHNE
Schiebegriffe bitte den Abschnitt "Austausch der bestehenden Rückenpolsterung an
einem Rollstuhl ohne Schiebegriffe".
❑ Beachten Sie beim Austausch der Rückenpolsterung an einem Rollstuhl mit an der
Rückenlehne integrierten Schiebegriffen und bestehenden Gewindeeinsätzen bitte
den Abschnitt "Austausch der bestehenden Rückenpolsterung an einem Rollstuhl mit
Schiebegriffen und bestehenden Gewindeeinsätzen".
❑ Beachten Sie beim Austausch der Rückenpolsterung an einem Rollstuhl mit integrierten
Schiebegriffen, aber OHNE Gewindeeinsätze bitte den Abschnitt "Austausch der
Rückenpolsterung an einem Rollstuhl mit an der Lehne integrierten Schiebegriffen ohne
bestehende Gewindeeinsätze".
❑ Falls Sie die Corbac über einer bestehenden Rückenpolsterung anbringen
möchten, beachten Sie den Abschnitt "Installation von Corbac über bestehender
Rückenpolsterung".
Corbac-Installation
Austausch der bestehenden Rückenpolsterung an einem Rollstuhl
ohne Schiebegriffe
1. Entfernen Sie die bestehende Rückenpolsterung des Rollstuhls.
2. Passen Sie die Höhe der rückseitigen Stangen (falls zutreffend) an, um die gewünschte
Höhe der Rückenlehne einzustellen.
3. Schieben Sie die verstellbare Corbac-Halterung auf die rückseitigen Stangen des
Rollstuhls.
a. Nehmen Sie die verstellbare Corbac-Halterung aus der Kartonumverpackung. Nicht
auffalten.
b. Lokalisieren Sie die Taschen der rückseitigen Stangen entlang der Innenseite der
Rückenlehne und unter den Einstellungsriemen. Reflexstreifen kennzeichnen die
Öffnung der Taschen.
c. Schieben Sie die Stangentaschen der verstellbaren Corbac-Halterung über die
rückseitigen Stangen des Rollstuhls. (Sie müssen möglicherweise die verstellbaren
Haltegurte leicht lockern.)
Y
die Corbac an den Stangen herunter rutscht und dadurch den Benutzer verletzt.
4. Ziehen Sie die Einstellgurte etwas fest. An einigen Rollstühlen mit Starrrahmen müssen
möglicherweise einer oder mehrere der unteren Einstellgurte unter der Stange lokalisiert
werden.
5. Ziehen Sie die Klappe herunter und bringen Sie diese so an der Sitzschlaufe an, dass
ausreichend Spielraum für das an den rückseitigen Stangen anzulegende Polster
gewährleistet wird.
6. Bringen Sie das Sitzpolster an und achten Sie dabei auf dessen korrekte Position.
7. Fahren Sie mit dem Abschnitt "Anpassen der Corbac" fort.
Eine Nichtverwendung der rückseitigen Stangentaschen kann dazu führen, dass
3
